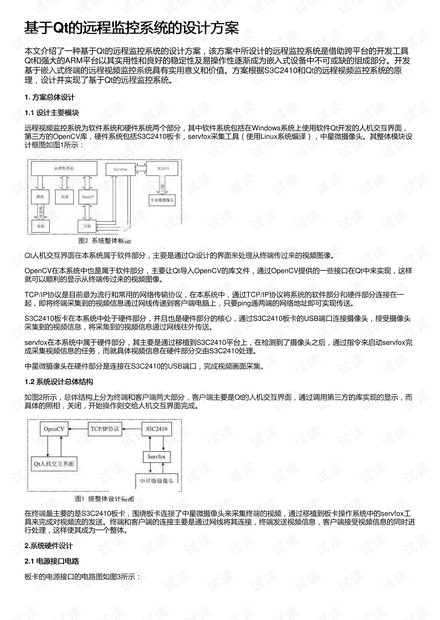

基于基于Qt的远程监控系统的设计方案的远程监控系统的设计方案
本文介绍了一种基于Qt的远程监控系统的设计方案，该方案中所设计的远程监控系统是借助跨平台的开发工具
Qt和强大的ARM平台以其实用性和良好的稳定性及易操作性逐渐成为嵌入式设备中不可或缺的组成部分。开发
基于嵌入式终端的远程视频监控系统具有实用意义和价值。方案根据S3C2410和Qt的远程视频监控系统的原
理，设计并实现了基于Qt的远程监控系统。
1. 方案总体设计方案总体设计
1.1 设计主要模块设计主要模块
远程视频监控系统为软件系统和硬件系统两个部分，其中软件系统包括在Windows系统上使用软件Qt开发的人机交互界面，
第三方的OpenCV库，硬件系统包括S3C2410板卡，servfox采集工具（使用Linux系统编译），中星微摄像头。其整体模块设
计框图如图1所示：
Qt人机交互界面在本系统属于软件部分，主要是通过Qt设计的界面来处理从终端传过来的视频图像。
OpenCV在本系统中也是属于软件部分，主要让Qt导入OpenCV的库文件，通过OpenCV提供的一些接口在Qt中来实现，这样
就可以顺利的显示从终端传过来的视频图像。
TCP/IP协议是目前最为流行和常用的网络传输协议，在本系统中，通过TCP/IP协议将系统的软件部分和硬件部分连接在一
起，即将终端采集到的视频信息通过网线传递到客户端电脑上，只要ping通两端的网络地址即可实现传送。
S3C2410板卡在本系统中处于硬件部分，并且也是硬件部分的核心，通过S3C2410板卡的USB端口连接摄像头，接受摄像头
采集到的视频信息，将采集到的视频信息通过网线往外传送。
servfox在本系统中属于硬件部分，其主要是通过移植到S3C2410平台上，在检测到了摄像头之后，通过指令来启动servfox完
成采集视频信息的任务，而就具体视频信息在硬件部分交由S3C2410处理。
中星微摄像头在硬件部分是连接在S3C2410的USB端口，完成视频画面采集。
1.2 系统设计总体结构系统设计总体结构
如图2所示，总体结构上分为终端和客户端两大部分，客户端主要是Qt的人机交互界面，通过调用第三方的库实现的显示，而
具体的照相，关闭，开始操作则交给人机交互界面完成。
在终端最主要的是S3C2410板卡，围绕板卡连接了中星微摄像头来采集终端的视频，通过移植到板卡操作系统中的servfox工
具来完成对视频流的发送。终端和客户端的连接主要是通过网线将其连接，终端发送视频信息，客户端接受视频信息的同时进
行处理，这样使其成为一个整体。
2.系统硬件设计系统硬件设计
2.1 电源接口电路电源接口电路
板卡的电源接口的电路图如图3所示：
