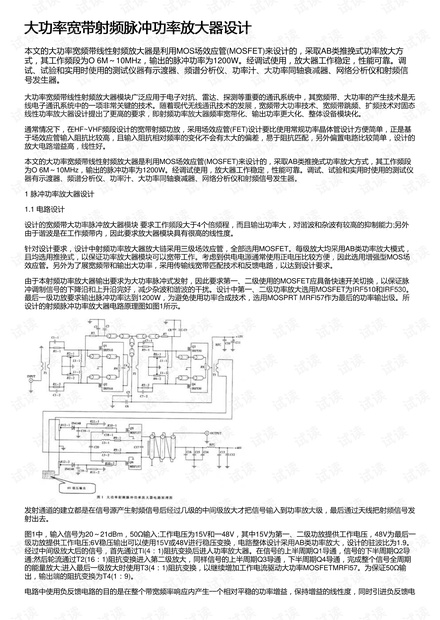

大功率宽带射频脉冲功率放大器设计
156 浏览量
更新于2023-05-27
评论
收藏 203KB PDF 举报
本文的大功率宽频带线性射频放大器是利用MOS场效应管(MOSFET)来设计的,采取AB类推挽式功率放大方式,其工作频段为O 6M~10MHz,输出的脉冲功率为1200W。经调试使用,放大器工作稳定,性能可靠。调试、试验和实用时使用的测试仪器有示渡器、频谱分析仪、功率汁、大功率同轴衰减器、网络分析仪和射频信号发生器。
资源详情
资源评论
资源推荐

大功率宽带射频脉冲功率放大器设计大功率宽带射频脉冲功率放大器设计
本文的大功率宽频带线性射频放大器是利用MOS场效应管(MOSFET)来设计的,采取AB类推挽式功率放大方
式,其工作频段为O 6M~10MHz,输出的脉冲功率为1200W。经调试使用,放大器工作稳定,性能可靠。调
试、试验和实用时使用的测试仪器有示渡器、频谱分析仪、功率汁、大功率同轴衰减器、网络分析仪和射频信
号发生器。
大功率宽频带线性射频放大器模块广泛应用于电子对抗、雷达、探测等重要的通讯系统中,其宽频带、大功率的产生技术是无
线电子通讯系统中的一项非常关键的技术。随着现代无线通讯技术的发展,宽频带大功率技术、宽频带跳频、扩频技术对固态
线性功率放大器设计提出了更高的要求,即射频功率放大器频率宽带化、输出功率更大化、整体设备模块化。
通常情况下,在HF~VHF频段设计的宽带射频功放,采用场效应管(FET)设计要比使用常规功率晶体管设计方便简单,正是基
于场效应管输入阻抗比较高,且输入阻抗相对频率的变化不会有太大的偏差,易于阻抗匹配,另外偏置电路比较简单,设计的
放大电路增益高,线性好。
本文的大功率宽频带线性射频放大器是利用MOS场效应管(MOSFET)来设计的,采取AB类推挽式功率放大方式,其工作频段
为O 6M~10MHz,输出的脉冲功率为1200W。经调试使用,放大器工作稳定,性能可靠。调试、试验和实用时使用的测试仪
器有示渡器、频谱分析仪、功率汁、大功率同轴衰减器、网络分析仪和射频信号发生器。
1 脉冲功率放大器设计
1.1 电路设计
设计的宽频带大功率脉冲放大器模块 要求工作频段大于4个倍频程,而且输出功率大,对谐波和杂波有较高的抑制能力;另外
由于谐波是在工作频带内,因此要求放大器模块具有很高的线性度。
针对设计要求,设计中射频功率放大器放大链采用三级场效应管,全部选用MOSFET。每级放大均采用AB类功率放大模式,
且均选用推挽式,以保证功率放大器模块可以宽带工作。考虑到供电电源通常使用正电压比较方便,因此选用增强型MOS场
效应管。另外为了展宽频带和输出大功率,采用传输线宽带匹配技术和反馈电路,以达到设计要求。
由于本射频功率放大器输出要求为大功率脉冲式发射,因此要求第一、二级使用的MOSFET应具备快速开关切换,以保证脉
冲调制信号的下降沿和上升沿完好,减少杂波和谐波的干扰。设计中第一、二级功率放大选用MOSFET为IRF510和IRF530。
最后一级功放要求输出脉冲功率达到1200W,为避免使用功率合成技术,选用MOSPRT MRFl57作为最后的功率输出级。所
设计的射频脉冲功率放大器电路原理图如图1所示。
发射通道的建立都是在信号源产生射频信号后经过几级的中间级放大才把信号输入到功率放大级,最后通过天线把射频信号发
射出去。
图1中,输入信号为20~21dBm,50Ω输入;工作电压为15V和一48V,其中15V为第一、二级功放提供工作电压,48V为最后一
级功放提供工作电压;6V稳压输出可以使用15V或48V进行稳压变换,电路整体设计采用AB类功率放大,设计的驻波比为1.9。
经过中间级放大后的信号,首先通过Tl(4:1)阻抗变换后进人功率放大器。在信号的上半周期Q1导通,信号的下半周期Q2导
通;然后轮流通过T2(16:1)阻抗变换进入第二级放大,同样信号的上半周期Q3导通,下半周期Q4导通,完成整个信号全周期
的能量放大;进入最后一级放大时使用T3(4:1)阻抗变换,以继续增加工作电流驱动大功率MOSFETMRFl57。为保证50Ω输
出,输出端的阻抗变换为T4(1:9)。
电路中使用负反馈电路的目的是在整个带宽频率响应内产生一个相对平稳的功率增益,保持增益的线性度,同时引进负反馈电
