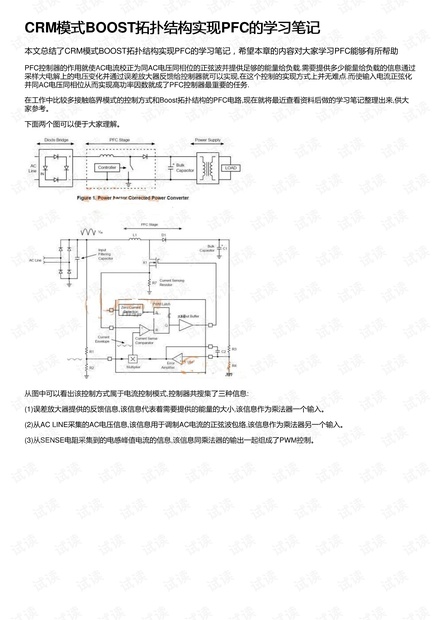

CRM模式模式BOOST拓扑结构实现拓扑结构实现PFC的学习笔记的学习笔记
本文总结了CRM模式BOOST拓扑结构实现PFC的学习笔记，希望本章的内容对大家学习PFC能够有所帮助
PFC控制器的作用就使AC电流校正为同AC电压同相位的正弦波并提供足够的能量给负载.需要提供多少能量给负载的信息通过
采样大电解上的电压变化并通过误差放大器反馈给控制器就可以实现,在这个控制的实现方式上并无难点.而使输入电流正弦化
并同AC电压同相位从而实现高功率因数就成了PFC控制器最重要的任务.
在工作中比较多接触临界模式的控制方式和Boost拓扑结构的PFC电路,现在就将最近查看资料后做的学习笔记整理出来,供大
家参考。

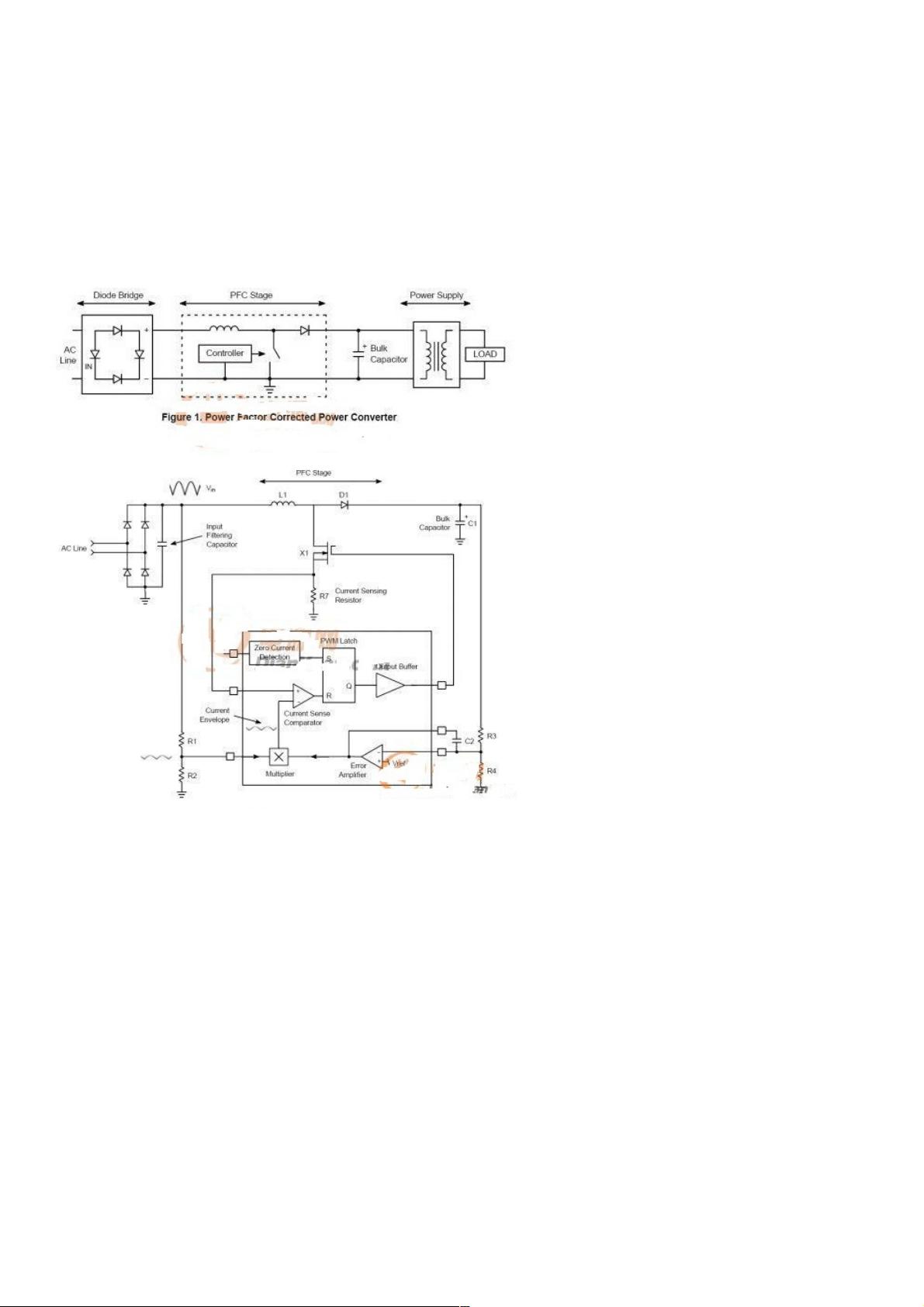

下面两个图可以便于大家理解。
从图中可以看出该控制方式属于电流控制模式,控制器共搜集了三种信息:
(1)误差放大器提供的反馈信息,该信息代表着需要提供的能量的大小,该信息作为乘法器一个输入。
(2)从AC LINE采集的AC电压信息,该信息用于调制AC电流的正弦波包络,该信息作为乘法器另一个输入。
(3)从SENSE电阻采集到的电感峰值电流的信息,该信息同乘法器的输出一起组成了PWM控制。
