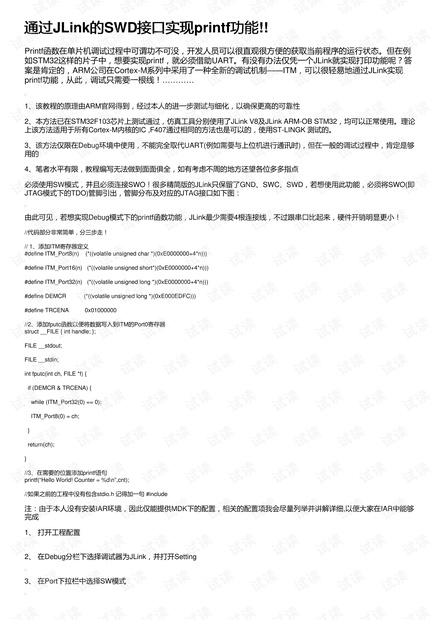

通过通过JLink的的SWD接口实现接口实现printf功能功能!!
Printf函数在单片机调试过程中可谓功不可没，开发人员可以很直观很方便的获取当前程序的运行状态。但在例
如STM32这样的片子中，想要实现printf，就必须借助UART。有没有办法仅凭一个JLink就实现打印功能呢？答
案是肯定的，ARM公司在Cortex-M系列中采用了一种全新的调试机制——ITM，可以很轻易地通过JLink实现
printf功能，从此，调试只需要一根线！…………
1、该教程的原理由ARM官网得到，经过本人的进一步测试与细化，以确保更高的可靠性
2、本方法已在STM32F103芯片上测试通过，仿真工具分别使用了JLink V8及JLink ARM-OB STM32，均可以正常使用。理论
上该方法适用于所有Cortex-M内核的IC ,F407通过相同的方法也是可以的，使用ST-LINGK 测试的。
3、该方法仅限在Debug环境中使用，不能完全取代UART(例如需要与上位机进行通讯时)，但在一般的调试过程中，肯定是够
用的
4、笔者水平有限，教程编写无法做到面面俱全，如有考虑不周的地方还望各位多多指点
必须使用SW模式，并且必须连接SWO！很多精简版的JLink只保留了GND、SWC、SWD，若想使用此功能，必须将SWO(即
JTAG模式下的TDO)管脚引出，管脚分布及对应的JTAG接口如下图：
由此可见，若想实现Debug模式下的printf函数功能，JLink最少需要4根连接线，不过跟串口比起来，硬件开销明显更小！
//代码部分非常简单，分三步走！
// 1、添加ITM寄存器定义
#define ITM_Port8(n) (*((volatile unsigned char *)(0xE0000000+4*n)))
#define ITM_Port16(n) (*((volatile unsigned short*)(0xE0000000+4*n)))
#define ITM_Port32(n) (*((volatile unsigned long *)(0xE0000000+4*n)))
#define DEMCR (*((volatile unsigned long *)(0xE000EDFC)))
#define TRCENA 0x01000000
//2、添加fputc函数以便将数据写入到ITM的Port0寄存器
struct __FILE { int handle; };
FILE __stdout;
FILE __stdin;
int fputc(int ch, FILE *f) {
if (DEMCR & TRCENA) {
while (ITM_Port32(0) == 0);
ITM_Port8(0) = ch;
}
return(ch);
}
//3、在需要的位置添加printf语句
printf(“Hello World! Counter = %d”,cnt);
//如果之前的工程中没有包含stdio.h 记得加一句 #include
注：由于本人没有安装IAR环境，因此仅能提供MDK下的配置，相关的配置项我会尽量列举并讲解详细,以便大家在IAR中能够
完成
1、 打开工程配置
2、 在Debug分栏下选择调试器为JLink，并打开Setting
3、 在Port下拉栏中选择SW模式
