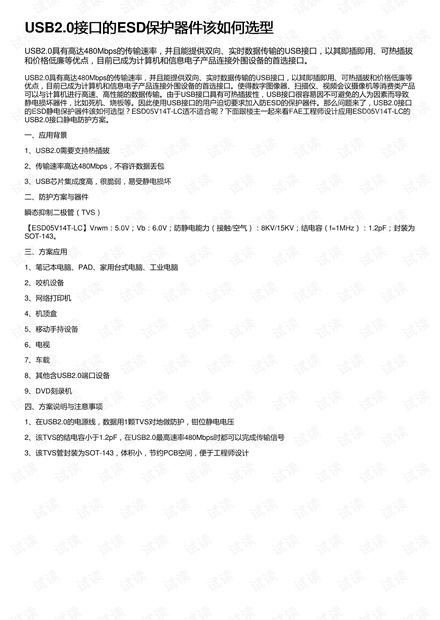

USB2.0接口的接口的ESD保护器件该如何选型保护器件该如何选型
USB2.0具有高达480Mbps的传输速率,并且能提供双向、实时数据传输的USB接口,以其即插即用、可热插拔
和价格低廉等优点,目前已成为计算机和信息电子产品连接外围设备的首选接口。
USB2.0具有高达480Mbps的传输速率,并且能提供双向、实时数据传输的USB接口,以其即插即用、可热插拔和价格低廉等
优点,目前已成为计算机和信息电子产品连接外围设备的首选接口。使得数字图像器、扫描仪、视频会议摄像机等消费类产品
可以与计算机进行高速、高性能的数据传输。由于USB接口具有可热插拔性,USB接口很容易因不可避免的人为因素而导致
静电损坏器件,比如死机、烧板等。因此使用USB接口的用户迫切要求加入防ESD的保护器件。那么问题来了,USB2.0接口
的ESD静电保护器件该如何选型?ESD05V14T-LC适不适合呢?下面跟楼主一起来看FAE工程师设计应用ESD05V14T-LC的
USB2.0接口静电防护方案。
一、应用背景
1、USB2.0需要支持热插拔
2、传输速率高达480Mbps,不容许数据丢包
3、USB芯片集成度高,很脆弱,易受静电损坏
二、防护方案与器件
瞬态抑制二极管(TVS)
【ESD05V14T-LC】Vrwm:5.0V;Vb:6.0V;防静电能力(接触/空气):8KV/15KV;结电容(f=1MHz):1.2pF;封装为
SOT-143。
三、方案应用
1、笔记本电脑、PAD、家用台式电脑、工业电脑
2、咬机设备
3、网络打印机
4、机顶盒
5、移动手持设备
6、电视
7、车载
8、其他含USB2.0端口设备
9、DVD刻录机
四、方案说明与注意事项
1、在USB2.0的电源线,数据用1颗TVS对地做防护,钳位静电电压
2、该TVS的结电容小于1.2pF,在USB2.0最高速率480Mbps时都可以完成传输信号
3、该TVS管封装为SOT-143,体积小,节约PCB空间,便于工程师设计
