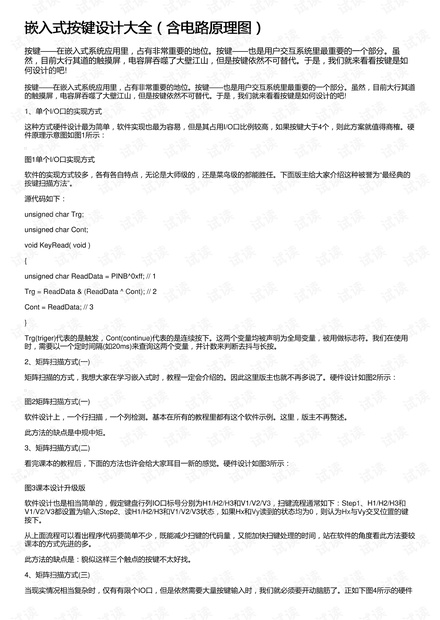

嵌入式按键设计大全（含电路原理图）嵌入式按键设计大全（含电路原理图）
按键——在嵌入式系统应用里，占有非常重要的地位。按键——也是用户交互系统里最重要的一个部分。虽
然，目前大行其道的触摸屏，电容屏吞噬了大壁江山，但是按键依然不可替代。于是，我们就来看看按键是如
何设计的吧!
按键——在嵌入式系统应用里，占有非常重要的地位。按键——也是用户交互系统里最重要的一个部分。虽然，目前大行其道
的触摸屏，电容屏吞噬了大壁江山，但是按键依然不可替代。于是，我们就来看看按键是如何设计的吧!
1、单个I/O口的实现方式
这种方式硬件设计最为简单，软件实现也最为容易，但是其占用I/O口比例较高，如果按键大于4个，则此方案就值得商榷。硬
件原理示意图如图1所示：
图1单个I/O口实现方式
软件的实现方式较多，各有各自特点，无论是大师级的，还是菜鸟级的都能胜任。下面版主给大家介绍这种被誉为“最经典的
按键扫描方法”。
源代码如下：
unsigned char Trg;
unsigned char Cont;
void KeyRead( void )
{
unsigned char ReadData = PINB^0xff; // 1
Trg = ReadData & (ReadData ^ Cont); // 2
Cont = ReadData; // 3
}
Trg(triger)代表的是触发，Cont(continue)代表的是连续按下。这两个变量均被声明为全局变量，被用做标志符。我们在使用
时，需要以一个定时间隔(如20ms)来查询这两个变量，并计数来判断去抖与长按。
2、矩阵扫描方式(一)
矩阵扫描的方式，我想大家在学习嵌入式时，教程一定会介绍的。因此这里版主也就不再多说了。硬件设计如图2所示：
图2矩阵扫描方式(一)
软件设计上，一个行扫描，一个列检测。基本在所有的教程里都有这个软件示例。这里，版主不再赘述。
此方法的缺点是中规中矩。
3、矩阵扫描方式(二)
看完课本的教程后，下面的方法也许会给大家耳目一新的感觉。硬件设计如图3所示：
图3课本设计升级版
软件设计也是相当简单的，假定键盘行列IO口标号分别为H1/H2/H3和V1/V2/V3，扫键流程通常如下：Step1、H1/H2/H3和
V1/V2/V3都设置为输入;Step2、读H1/H2/H3和V1/V2/V3状态，如果Hx和Vy读到的状态均为0，则认为Hx与Vy交叉位置的键
按下。
从上面流程可以看出程序代码要简单不少，既能减少扫键的代码量，又能加快扫键处理的时间，站在软件的角度看此方法要较
课本的方式先进的多。
此方法的缺点是：貌似这样三个触点的按键不太好找。
4、矩阵扫描方式(三)
当现实情况相当复杂时，仅有有限个IO口，但是依然需要大量按键输入时，我们就必须要开动脑筋了。正如下图4所示的硬件
