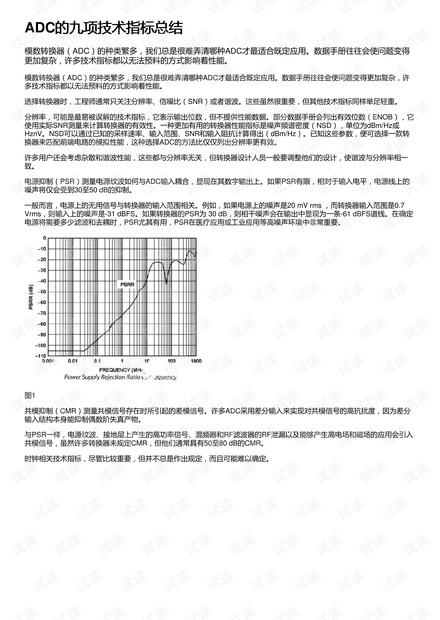

ADC的九项技术指标总结的九项技术指标总结
模数转换器（ADC）的种类繁多，我们总是很难弄清哪种ADC才最适合既定应用。数据手册往往会使问题变得
更加复杂，许多技术指标都以无法预料的方式影响着性能。
模数转换器（ADC）的种类繁多，我们总是很难弄清哪种ADC才最适合既定应用。数据手册往往会使问题变得更加复杂，许
多技术指标都以无法预料的方式影响着性能。
选择转换器时，工程师通常只关注分辨率、信噪比（SNR）或者谐波。这些虽然很重要，但其他技术指标同样举足轻重。
分辨率，可能是最易被误解的技术指标，它表示输出位数，但不提供性能数据。部分数据手册会列出有效位数（ENOB），它
使用实际SNR测量来计算转换器的有效性。一种更加有用的转换器性能指标是噪声频谱密度（NSD），单位为dBm/Hz或
HznV。NSD可以通过已知的采样速率、输入范围、SNR和输入阻抗计算得出（dBm/Hz）。已知这些参数，便可选择一款转
换器来匹配前端电路的模拟性能，这种选择ADC的方法比仅仅列出分辨率更有效。
许多用户还会考虑杂散和谐波性能，这些都与分辨率无关，但转换器设计人员一般要调整他们的设计，使谐波与分辨率相一
致。
电源抑制（PSR）测量电源纹波如何与ADC输入耦合，显现在其数字输出上。如果PSR有限，相对于输入电平，电源线上的
噪声将仅会受到30至50 dB的抑制。
一般而言，电源上的无用信号与转换器的输入范围相关。例如，如果电源上的噪声是20 mV rms ，而转换器输入范围是0.7
Vrms，则输入上的噪声是-31 dBFS。如果转换器的PSR为 30 dB，则相干噪声会在输出中显现为一条-61 dBFS谱线。在确定
电源将需要多少滤波和去耦时，PSR尤其有用，PSR在医疗应用或工业应用等高噪声环境中非常重要。
图1
共模抑制（CMR）测量共模信号存在时所引起的差模信号。许多ADC采用差分输入来实现对共模信号的高抗扰度，因为差分
输入结构本身能抑制偶数阶失真产物。
与PSR一样，电源纹波、接地层上产生的高功率信号、混频器和RF滤波器的RF泄漏以及能够产生高电场和磁场的应用会引入
共模信号，虽然许多转换器未规定CMR，但他们通常具有50至80 dB的CMR。
时钟相关技术指标，尽管比较重要，但并不总是作出规定，而且可能难以确定。
