IM1253
B 交直流计量模块技术手册 v1.4
一、产品介绍
1.1 简介
1.2 功能特点
1.3 技术参数
1.4 特色功能
二、应用
2.1-2.3 应用说明
2.4 通讯说明
2.5 电能计量功能
三、通讯寄存器
四、通讯规约
五、接线示意图
六、注意事项
一、产品介绍
1.1、 简介
IM1253B 单相交直流电能计量模块是为了适应各类厂家对自己的产品用电情况进行监控研
发而成；也是充电桩，路灯监控、机房、基站监控、节能改造、智能用电管理、动环、安防监控、
设备能耗监测等诸多行业各类电力监控需求厂家的配套模块。该模块准确度优于国家 1 级标准；
其可以测量 45~65Hz 的交流电压、电流、功率、功率因素、频率等电气数据；通过相应接口方便
和其他单片机、ARM 连接实现自动化数据采集及监控功能；
1.2、 功能特点
1.2.1. 采集单相交直流流电参数，包括电压、电流、功率、功率因数、频率、电能、温度等多
个电参量，信息全；
1.2.2. 采用有效值测量方式，测量精度高； 无铅加工工艺，满足最新 RoHS 要求。
1.2.3. 通信规约采用电力行业通用标准 DL/T 645-2007 以及标准 Modbus-RTU 规约(二选一)，
兼容性好，更方便通讯及开发；
1.2.4. 正反接电流不影响电能计量，电能数据掉电保护，工作电压 DC3.3-DC5.5V。
1.2.5. 采用工业级专用电能计量 SOC 芯片，集成度更高，模块体积小，方便集成嵌入到各种系
统中；

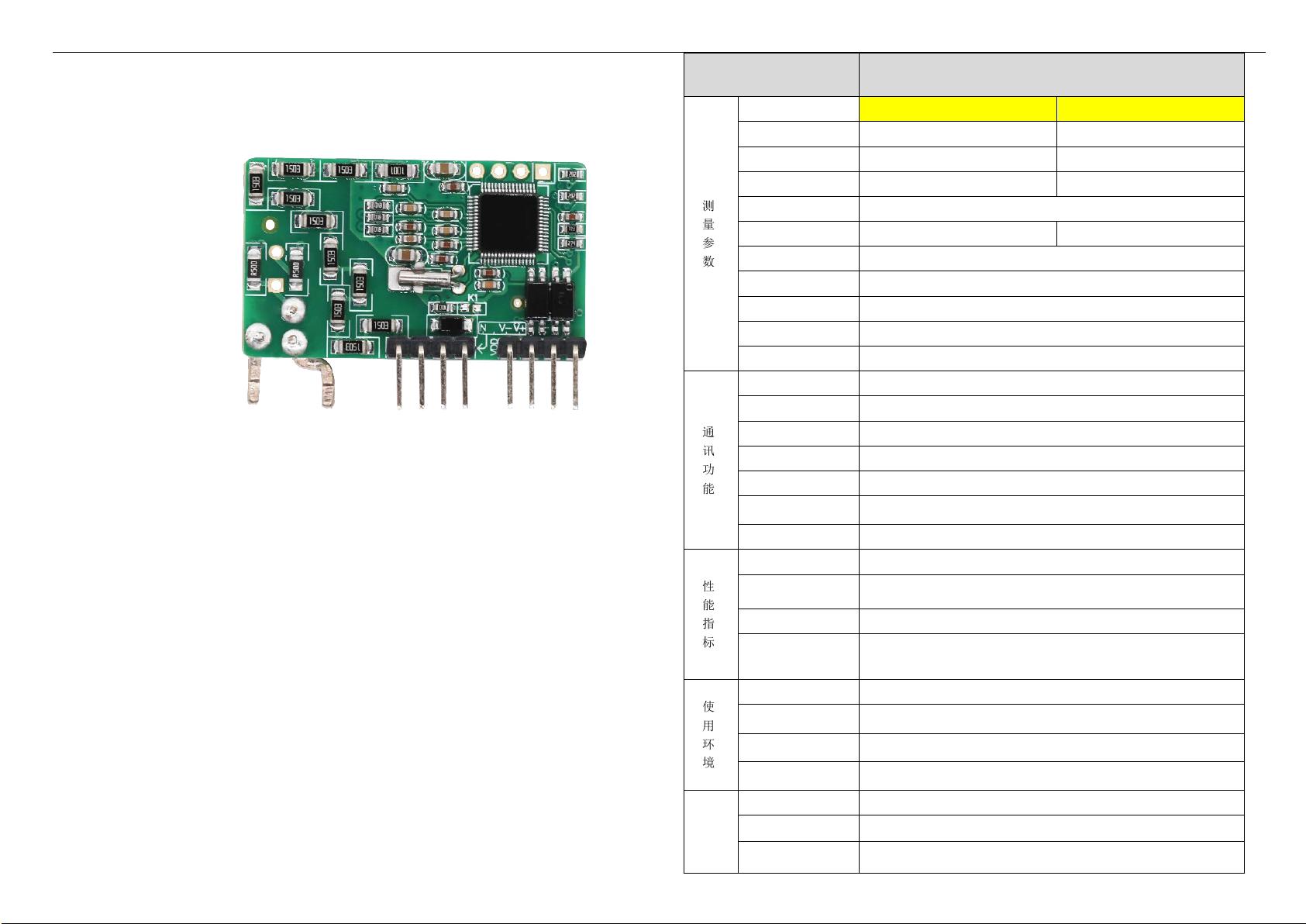

IM1253B 技术参数
直入式
测
量
参
数
型号 IM1253B AC 直入式 IM1253B DC 直入式
有功精度等级 AC 1.0 级 DC 1.0 级
电压量程
1-380V AC ≤1000V DC
电流量程
10mA-16A 10mA-16A
电流量程扩展 可扩展外置锰铜分流器（定制）
频率
AC45~65Hz
/
温度 芯片温度
最小功率变量 0.0001kW
功率因数 可测量
最小电能变量 0.001kWh
二氧化碳 国家标准公式计算
通
讯
功
能
接口类型 Uart 口
通讯规约 DL/T 645-2007 和 MODBUS-RTU 双规约
数据格式 “n,8,1”
波特率 2400bps-19200bps，， 默 认 4800bps
输出信号 TTL 电平
指示灯 PF（红色）、电源/通讯（红色）
数据刷新间隔 1000ms/可定制更高
性
能
指
标
典型功耗 ≤10mA
供电电源
隔离 DC(3.3V-5.5V)供电
耐压等级 AC3000Vrms
过载能力
1.2 倍量程可持续
瞬间(<200mS)电流 5 倍，电压 1.5 倍模块不损坏
使
用
环
境
工作温度 -40～+75℃
相对湿度 5～95%，无结露（在 40℃下）
海波高度 0～3000 米
工作环境 无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所
机
械
外形尺寸 长 39.8x 宽 28.8x 高 10 mm
引脚间距 2.54 间距
安装方式 插针安装（提供封装库）
