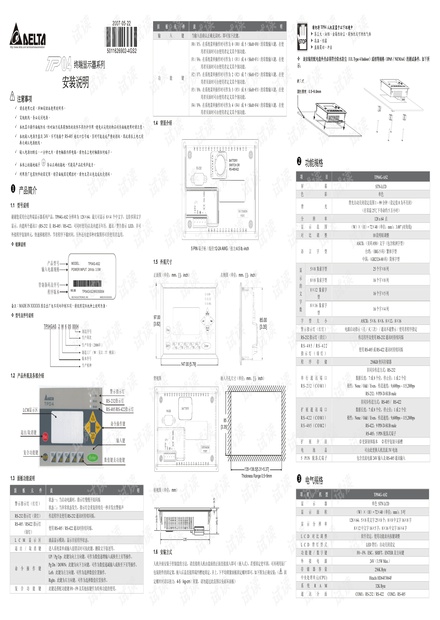

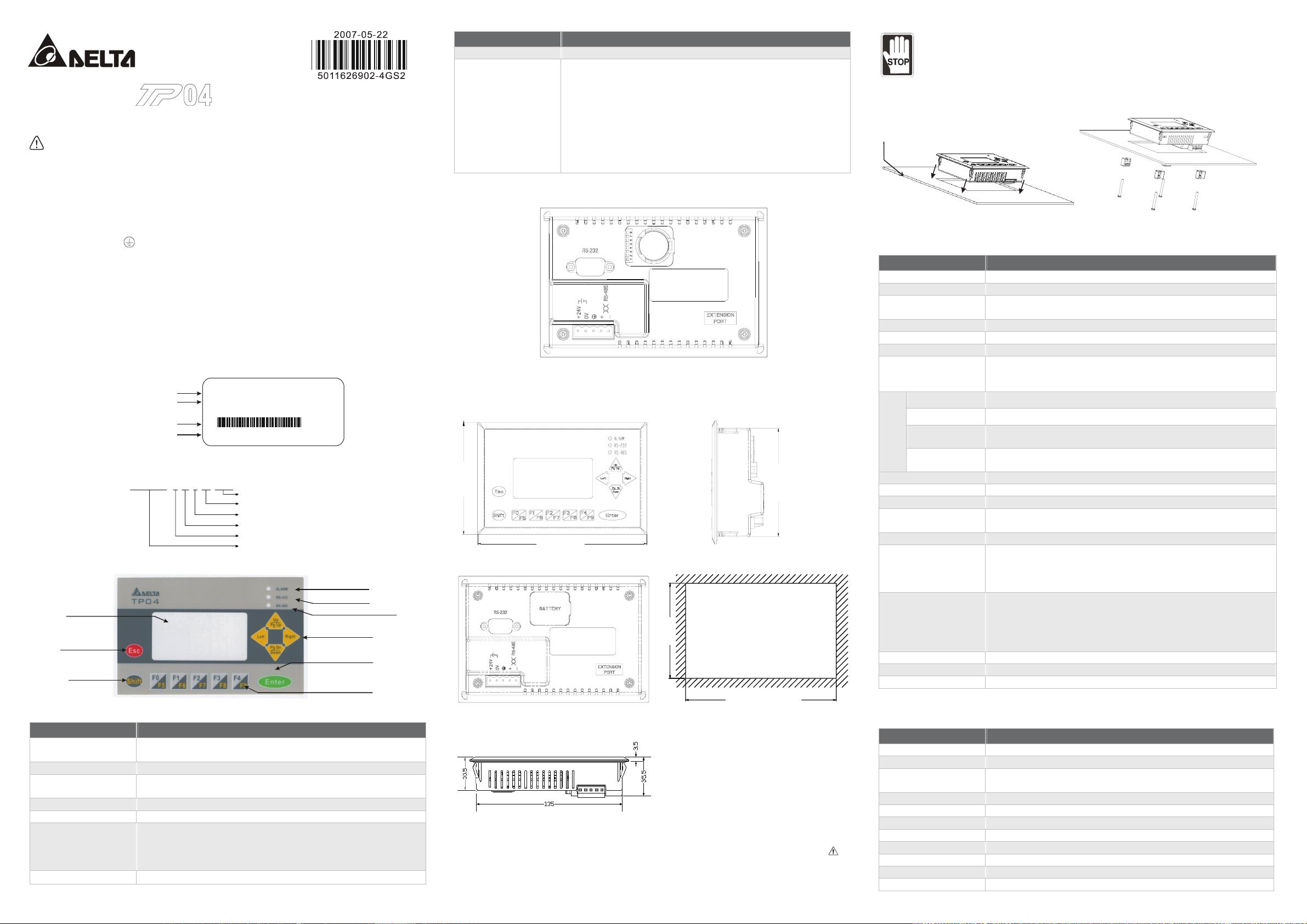

请在使用之前，详细阅读本使用说明书。
实施配线，务必关闭电源。
本机显示操作面板防水，但对油污或具腐蚀性的液体不具防护作用，避免以尖锐的物品刮伤面板使用时请注意。
本机输入电源为直流 24V，不可连接于 RS-485 通讯口信号端，否则可能造成严重的损坏，因此请在上电之前
再次确认电源配线。
输入电源切断后，一分钟之内，请勿触摸内部电路。请勿在上电时触摸任何端子。
本体上的接地端子
务必正确的接地，可提高产品抗噪声能力。
利用原厂包装附件的固定架，锁紧面板固定螺丝时，请勿太紧以免造成机壳损坏。
产品简介
1.1 型号说明
谢谢您采用台达终端显示器系列产品。TP04G-AS2 分辨率为 128×64，最大可显示 8×4 个中文字，支持多国文字
显示。内建两个通讯口 (RS-232 及 RS-485／RS-422，可同时使用)以及内建万年历、通讯／警告指示 LED。并可
外接程序复制单元，快速移植程序，节省程序下载时间。另外还内建多种对象图形可供使用者选用。
铭牌说明
产品型号
输入电源规格
管制条码及序号
MODEL :
POWER INPUT :
TP04GAS2W6050004
VX.XX
TP04G-AS2
24Vdc 3.5W
DELTA ELEC TRONICS , INC MAD E IN XXXXXXX
程序版本
备注：MADE IN XXXXX 因应出厂处不同而印制不同，请依照实际机种上说明为准。
型号及序号说明
TP04GAS 2 W 6 05 0004
生产机种
制造序号
生产周次
版本序号
生产年份 年（）
2006
制造工厂 吴江 桃园（；）
W
：
T
：
1.2 产品外观及各部介绍
LCM
显示区
RS-232
指示灯
退出/取消键
命令操作键
数值键及功能键
输入键
警示指示灯
RS-485/
指示灯
RS-422
复合功能键
1.3 面板功能说明
面板元件 说 明
警示指示灯（红灯）
状态一：当启动电源时，指示灯慢慢开始闪烁
状态二：当异常状态发生，指示灯会重复持续亮一秒并发出警报声
RS-232 指示灯（黄灯） 传送程序及使用 RS-232 通讯时持续闪烁。
RS-485／RS422 指示灯
（绿灯）
使用 RS-485／RS-422 通讯时持续闪烁。
LCM 显示区 液晶显示模块，显示目前程序状态。
退出／取消键 进入系统菜单或输入值错误时可按此键，删除文字叙述等。
命令操作键
UP／Pg Up：此键为向上方向键，可作为数值递增输入或换至上页等操作。
Pg Dn／DOWN：此键为向下方向键，可作为数值递减输入或换至下页等操作。
Left：此键为左方向键，可作为选择数值位置操作。
Right：此键为右方向键。可作为选择数值位置操作。
复合功能键 此键是搭配功能键 F0 ~ F9 及其他按键作为特殊功能的使用。
面板元件 说 明
输入键 当输入值确认正确无误时，即可按下此键。
功能键
F0／F5：在系统菜单操作时可作为 0（F0）或 5（Shift+F0）的常数输入键，在使
用者页面时可由使用者定义其个别功能。
F1／F6：在系统菜单操作时可作为 1（F1）或 6（Shift+F1）的常数输入键，在使
用者页面时可由使用者定义其个别功能。
F2／F7：在系统菜单操作时可作为 2（F2）或 7（Shift+F2）的常数输入键，在使
用者页面时可由使用者定义其个别功能。
F3／F8：在系统菜单操作时可作为 3（F3）或 8（Shift+F3）的常数输入键，在使
用者页面时可由使用者定义其个别功能。
F4／F9：在系统菜单操作时可作为 4（F4）或 9（Shift+F4）的常数输入键，在使
用者页面时可由使用者定义其个别功能。
1.4 背面介绍
BATTERY
SWITCH OR
RS-485/422
5 PIN 端子座／线径:12-24 AWG／扭力:4.5 lb.-inch
1.5 外观尺寸
正面图（单位：mm，[ ]：inch） 右侧图（单位：mm，[ ]：inch）
97.00
[3.82]
147.00 [5.79]
85.00
[3.35]
背视图 嵌入开孔尺寸（单位：mm，[ ]：inch）
Thickness Range 0.5~9mm
135~136.5[5.31~5.37]
85
[3.35]
俯视图（单位：mm）
1.6 安装方式
人机介面安装于控制盘的方法，请直接将人机由盘面的正面直接放入即可（嵌入式），若要固定更牢固，可再利用原厂
包装附件的固定架，嵌入后盖直接四端凹槽处固定，并上、下平均锁紧面板固定螺丝即可，如下图为正确安装：（
固
定螺丝时请以扭力：4-5（kg-cm）锁紧，请勿超过此范围以免破坏面板）
请勿将 TP04 人机装置于以下环境中
h 落尘大、油烟、金属性粉尘、腐蚀性或可燃性气体
h 高温、结露
h 直接震动、冲击
该安装的配电盘外壳必须符合防水防尘（UL Type 4 Indoor）或相等规格（IP65／NEMA4）的测试条件，如下所
示：
嵌入式
隔板厚度：
0.5~9.0mm
功能规格
项目
TP04G-AS2
屏幕
STN-LCD
色彩 单色
背光
背光自动关闭设定范围 1 ~ 99 分钟（设定值 0 为不关闭）
（在常温 25℃下寿命约 5 万小时）
分辨率 128 x 64 点
显示范围 （W）×（H）= 72×40（单位：mm）；3.00” (对角线)
对比调整 10 段明暗调整
语言字型
ASCII：（页码 850）文字（包含欧洲字型）
台湾：（BIG 5 码）繁体字型
中国：（GB2324-80 码）简体字型
5×8 象素字型 25 个字×8 列
8×8 象素字型 16 个字×8 列
8×12 象素字
型
16 个字×5 列
显
示
的
文
字
数
8×16 象素字
型
16 个字×4 列
字型大小 ASCII：5×8，8×8，8×12，8×16
警示指示灯（红灯） 电源启动指示（亮／灭三次）／通讯不通警示／使用者程序指定
RS-232 指示灯（黄灯） 传送程序及使用 RS-232 通讯时持续闪烁
RS-485／ RS-422
指示灯（绿灯）
使用 RS-485 或 RS-422 通讯时持续闪烁
程序存储 256KB 快闪存储器
串行通讯端口
RS-232（ COM1）
非同步传送方式：RS-232
数据长度：7 或 8 个位，停止位：1 或 2 个位
极性：None／Odd／Even，传送速度：9,600bps ~ 115,200bps
RS-232：9 PIN D-SUB male
扩展通讯端口
RS-422（ COM1）
RS-485（ COM2）
非同步传送方式：RS-485／ RS-422
数据长度：7 或 8 个位，停止位：1 或 2 个位
极性：None／Odd／Even，传送速度：9,600bps ~ 115,200bps
RS-422：9 PIN D-SUB male
RS-485：5 PIN 脱落式端子
扩展介面 1 更新韧体版本 2 程序复制卡插槽
电池盖 可由此更换人机直流 3V 电池
5 PIN 脱落式端子 包含直流电源 24V 输入及 RS-485 通讯输入
电气规格
项目／机型
TP04G-AS2
显示器 单色 STN LCD
显示面积 （W）×（H）= 72×40（单位：mm）；3 吋
显示分辨率
128×64：5×8 英文字 25×8 个；8×8 中文字 16×8 字
8×12 中文字 16×5 字；8×16 中文字 16×4 字
LCD 对比调整 软件设定，使用功能表内按键调整
LCD 背灯型式 LED 背灯：自动关闭设定
功能键／数字键 F0 ~ F9，ESC，SHIFT，ENTER 及方向键
外接电源 24V（3.5W Max.）
存储器容量
256K Byte
中央处理单元(CPU)
Hitachi HD64F3064F
系统 RAM
32K Byte
通讯介面 COM1：RS-232／RS-422 COM2：RS-485
