正泰NH40隔离开关系列说明书pdf,正泰NH40隔离开关系列，适用于交流50Hz、交流额定电压690V及以下、直流额定电压440V及以下，额定电流至3150A。在工业企业配电设备中，可供不频繁手动接通和分断电路及隔离电源用，其中125A 630A可作为频繁接通和分断。符合标准：GB 14048.3、IEC 60947-3。
安装方式如图示，柜外操作需加装长轴，要求装在面(门)板上的手柄(轴)和长轴同轴(对准)。否则，柜
门不易开闭及操作费力，并导致操作机构损坏。按照产品至门板的安装距离、并加上轴伸入手柄的长(约
30毫米)确定轴的长度。
AC22B (DC22B、220V)
AC23A (DC23A、220V)
AC22B (DC22B、440V)
AC23A (DC23A、440V)
315 400 1000 1250 1600 2000 2500 3150
315
315
200
125
160
185
12.6
3150
2520
400
400
250
160
220
185
12.6
4000
3200
630
630
315
200
315
185
12.6
6300
5040
1000
-
800
-
450
475
30
3000
3000
1250
-
800
-
450
475
30
3750
3750
1600
-
800
-
450
475
30
4800
4800
2000
-
1000
-
450
475
50
6000
6000
2500
-
1000
-
450
475
50
7500
7500
3150
-
1250
-
450
475
50
9450
9450
630
12000
200
~
65 100
~
200 300
800
6200
12
380、400V
660、690V
380、400V
380、400V
4000 2500
1000
5 安装方式
手柄
名牌
面板组件
垫圈
柜门
接连套
加长轴
接连套
辅助触点
100A及以下柜外操作机构
支架
直接操作手柄
坚固螺钉
手柄
柜门
辅助触点
1000A及以上柜外操作
面板组件
支架
连接套
紧定螺钉
夹板
加长轴
直接操作
柜外操作紧定螺钉
约定发热电流 Ith (A)
额定绝缘电压
Ui (V)
介电强度(V)
额定冲击耐受电压(KV)
额定工作
电流 Ie(A)
电动机功率 (KV)
额定短时耐受电流 Icw（KA）
额定接通能力Icm（A）
额定分断能力Icn（A）
机械寿命
电寿命
操作力(N)
380、
400V
660、
690V
NH40-315~3150
NH40-16~100/4
NH40-1250/3
NH40-1600/3
NH40
-160/4
-125/4
NH40
-160/3F
-125/3F
-200/3F
-250/3F

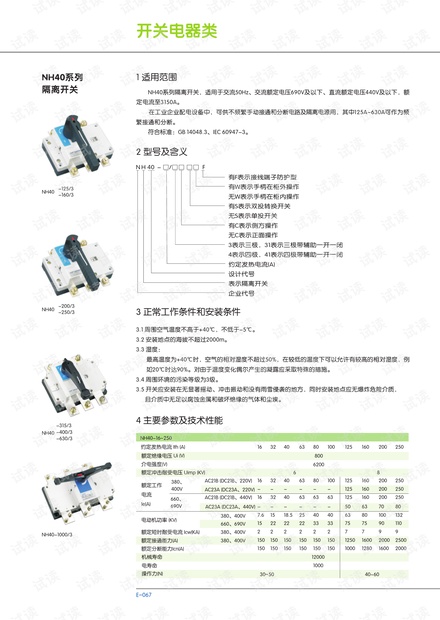

NH40
隔离开关
系列
NH40系列隔离开关，适用于交流50Hz、交流额定电压690V及以下、直流额定电压440V及以下，额
定电流至3150A。
~
在工业企业配电设备中，可供不频繁手动接通和分断电路及隔离电源用，其中125A 630A可作为频
繁接通和分断。
符合标准：GB 14048.3、IEC 60947-3。
N H 40 - □/□□ □□ F
有F表示接线端子防护型
有W表示手柄在柜外操作
无W表示手柄在柜内操作
有S表示双投转换开关
无S表示单投开关
有C表示侧方操作
无C表示正面操作
3表示三极，31表示三极带辅助一开一闭
4表示四极，41表示四极带辅助一开一闭
约定发热电流(A)
设计代号
表示隔离开关
企业代号
3.1 周围空气温度不高于+40℃，不低于-5℃。
3.2 安装地点的海拔不超过2000m。
3.3 湿度：
最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例
如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
3.4 周围环境的污染等级为3级。
3.5 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，
且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
-125/3
-160/3
NH40
-200/3
-250/3
NH40
-315/3
-400/3
-630/3
NH40
NH40-1000/3
AC21B (DC21B、220V)
AC23A (DC23A、220V)
AC21B (DC21B、440V)
AC23A (DC23A、440V)
NH40-16
~
250
约定发热电流 Ith (A)
额定绝缘电压
Ui (V)
介电强度(V)
额定冲击耐受电压 Uimp (KV)
额定工作
电流
Ie(A)
电动机功率 (KV)
额定短时耐受电流 Icw(KA)
额定接通能力(A)
额定分断能力Icn(A)
机械寿命
电寿命
操作力(N)
380、
400V
660、
690V
16
32 63
80 100
125
160 200 250
16
-
16
-
7.6
15
2
150
150
32
-
32
-
15
22
2
150
150
40
-
40
-
18.5
22
2
150
150
63
-
63
-
25
22
2
150
150
80
-
63
-
40
33
2
150
150
100
-
63
-
40
33
2
150
150
125
125
125
50
63
75
7
1250
1000
160
160
160
63
80
75
7
1600
1280
200
200
200
70
100
90
9
2000
1600
250
250
250
80
132
110
9
2500
2000
40
12000
1000
~
30 50 40~60
800
6200
6 8
380、400V
660、690V
380、400V
380、400V
1 适用范围
2 型号及含义
3 正常工作条件和安装条件
4 主要参数及技术性能
-
E 068
开关电器类
E
开关电器类
-
E 067
