HK NATER TECH LIMITED
ATGM332D-5N Specification
Customer:
Description: ATGM332D-5N
Customer P/N:______________________________________
Date:
Customer
Approve Auditing Admit
Provider
Approve Auditing Admit
Customer: Provider:HK NATER TECH LIMITED
Add: Add: 2F,NO.27,2 Baomin Rd.,Baoan Dist.SZ City,China
Tel: Tel:0086-755-61522172/13510620050
Fax: Fax:0086-755-61522171
Attn: Attn:Lingo
E-mail: E-mail:hsdgood@163.com

BDS/
GNS
GNS
S 全星座定位导航
模块
ATGM332D-5N
用户手册
模块

ATGM332D-5N User Manual
版本更新历史
版本 日期 更新内容
1.0 2015/7/01
初稿
1.1 2015/12/1
增加产品选购说明;
增加订单型号说明;
增加同系列单 GPS 模块,单 BDS 模块的功能说明;
增加 Flash、在线升级协议等特性说明
修订有源天线应用电路图;
增加无源天线应用电路图;
修改联系电话为技术支持电话;
其他文本完善;

ATGM332D-5N User Manual
1 功能描述
1.1 概述
ATGM332D-5N 系列模块是 12X16 尺寸的高性能 BDS/GNSS 全星座定位导
航模块系列的总称。该系列模块产品都是基于中科微第四代低功耗 GNSS SOC
单芯片—AT6558,支持多种卫星导航系统,包括中国的 BDS(北斗卫星导航系
统),美国的 GPS,俄罗斯的 GLONASS,欧盟的 GALILEO,日本的 QZSS 以
及卫星增强系统 SBAS(WAAS,EGNOS,GAGAN,MSAS)。AT6558 是一款
真正意义的六合一多模卫星导航模块,包含 32 个跟踪通道,可以同时接收六个
卫星导航系统的 GNSS 信号,并且实现联合定位、导航与授时。本系列模块具
有高灵敏度、低功耗、低成本等优势,适用于车载导航、手持定位、可穿戴设备,
可以直接替换 U-blox NEO 系列模块。
1.2 产品选购
型号 多模功能 电源 接口 特性
GPS
BDS
GLONASS
2.7V~3.6V
1.65V~3.6V
UART1
UART2
Flash
TCXO
天线检测
天线过流保护
前置
SAW
外置
LNA
ATGM332D-5N-1X
●
●
●
●
●
●
●
●
●
●
ATGM332D-5N-2X
●
●
●
●
●
●
●
●
●
●
ATGM332D-5N-3X
●
●
●
●
●
●
●
●
●
●
●
ATGM332D-5N-5X
●
●
●
●
●
●
●
●
●
●
●
ATGM332D-5N-7X
●
●
●
●
●
●
●
●
●
●
●
●

ATGM332D-5N User Manual
1.3 性能指标
出色的定位导航功能,支持 BDS/GPS/GLONASS 卫星导航系统的单系统定
位,以及任意组合的多系统联合定位,并支持 QZSS 和 SBAS 系统
支持 A-GNSS
冷启动捕获灵敏度:-148dBm
跟踪灵敏度:-162dBm
定位精度:2.5 米(CEP50)
首次定位时间:32 秒
低功耗:连续运行<25mA(@3.3V)
内置天线检测及天线短路保护功能
注 1:以上性能指标适用于 ATGM332D-5N-1X、ATGM332D-5N-3X、ATGM332D-5N-5X、
ATGM332D-5N-7X 模块。
注 2:ATGM332D-5N-2X 模块的性能指标,请向销售代表确认。
1.4 模块功能框图

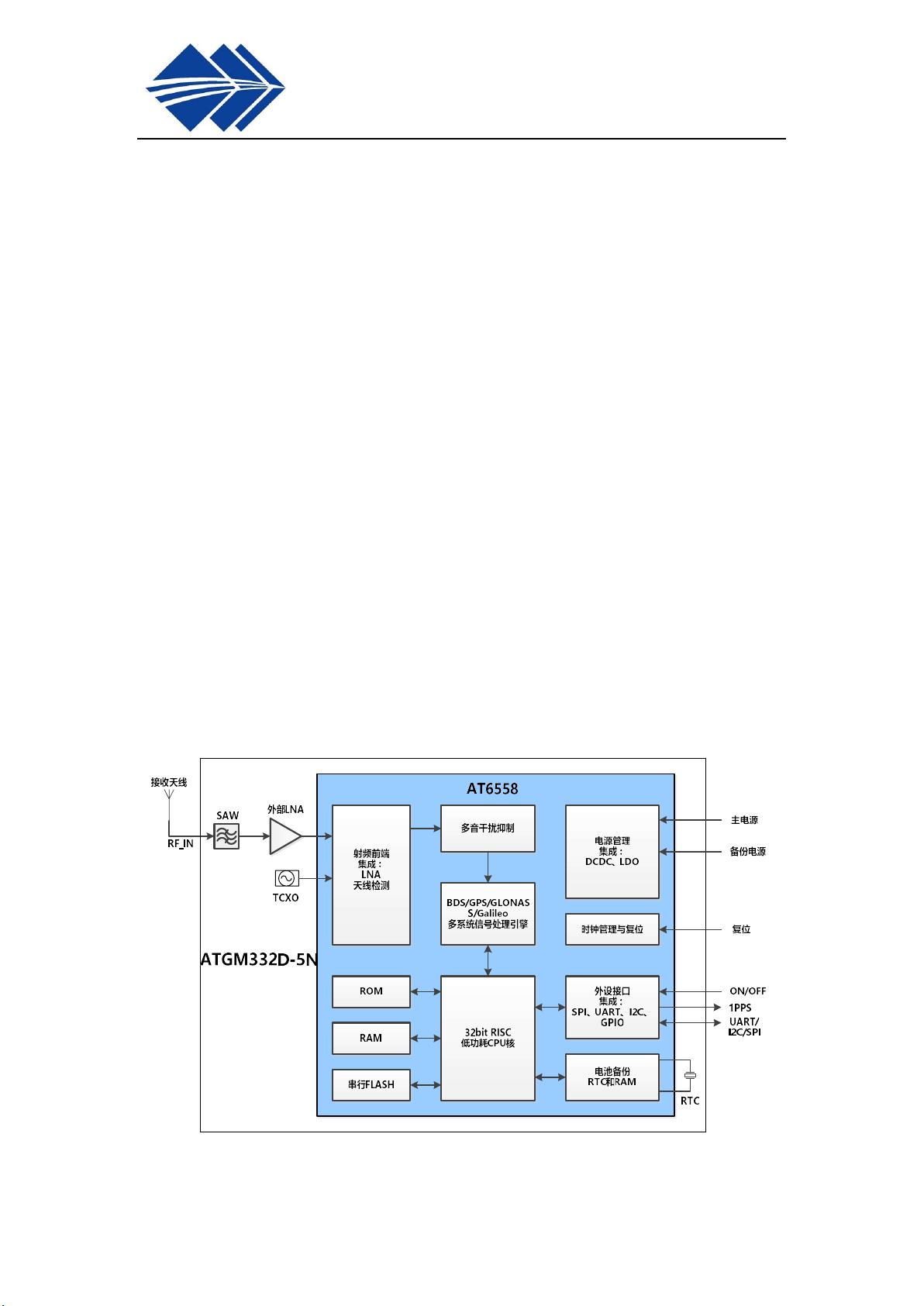

剩余20页未读,继续阅读
