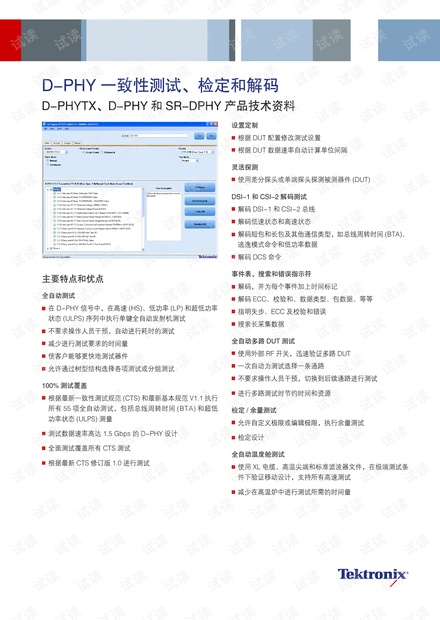

D-PHY 一致性测试、检定和解码 -D-PHYTX、D-PHY 和 SR-DPHY 产品技术资料
D-PHY 一致性测试、检定和解码
D-PHYTX、D-PHY 和 SR-DPHY 产品技术资料
主要特点和优点
全自动测试
在 D-PHY 信号中，在高速 (HS)、低功率 (LP) 和超低功率
状态 (ULPS) 序列中执行单键全自动发射机测试
不要求操作人员干预，自动进行耗时的测试
减少进行测试要求的时间量
使客户能够更快地测试器件
允许通过树型结构选择各项测试或分组测试
100% 测试覆盖
根据最新一致性测试规范 (CTS) 和最新基本规范 V1.1 执行
所有 55 项全自动测试，包括总线周转时间 (BTA) 和超低
功率状态 (ULPS) 测量
测试数据速率高达 1.5 Gbps 的 D-PHY 设计
全面测试覆盖所有 CTS 测试
根据最新 CTS 修订版 1.0 进行测试
设置定制
根据 DUT 配置修改测试设置
根据 DUT 数据速率自动计算单位间隔
灵活探测
使用差分探头或单端探头探测被测器件 (DUT)
DSI-1 和 CSI-2 解码测试
解码 DSI-1 和 CSI-2 总线
解码低速状态和高速状态
解码短包和长包及其他通信类型，如总线周转时间 (BTA)、
逃逸模式命令和低功率数据
解码 DCS 命令
事件表、搜索和错误指示符
解码，并为每个事件加上时间标记
解码 ECC、校验和、数据类型、包数据、等等
指明失步、ECC 及校验和错误
搜索长采集数据
全自动多路 DUT 测试
使用外部 RF 开关，迅速验证多路 DUT
一次自动为测试选择一条通路
不要求操作人员干预，切换到后续通路进行测试
进行多路测试时节约时间和资源
检定 / 余量测试
允许自定义极限或编辑极限，执行余量测试
检定设计
全自动温度舱测试
使用 XL 电缆、高温尖端和标准滤波器文件，在极端测试条
件下验证移动设计，支持所有高速测试
减少在高温炉中进行测试所需的时间量
