YKE□-WH3 智能电能表使用手册

智能三相电能表

使用手册

上海燕赵电子科技有限公司

SHANGHAIYANZHAO ELECTRONIC TECHNOLOGIES CO.,LTD

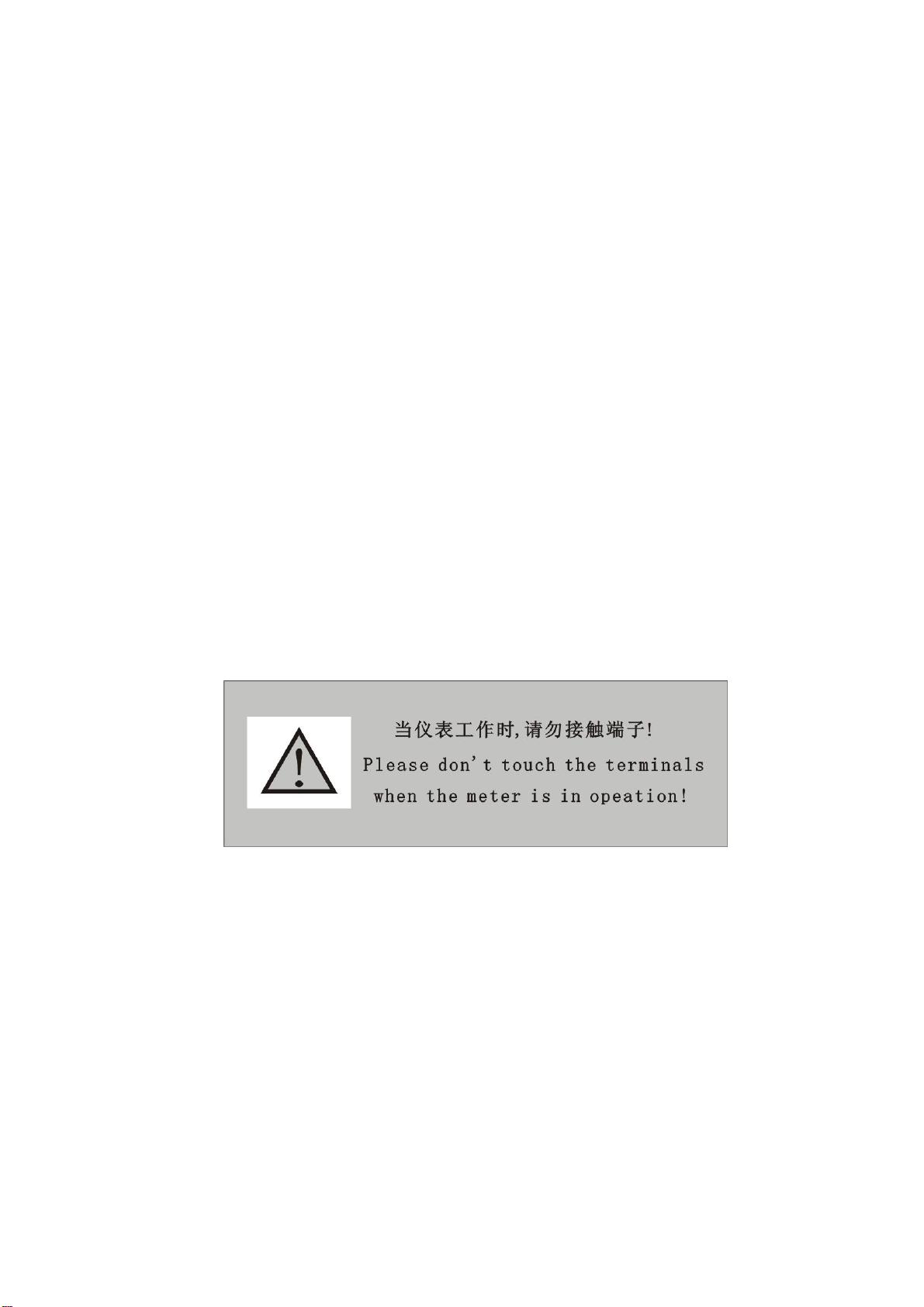

1）辅助电源：

YKE□-wh 系列智能电度表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提

供的是 AC/DC85~270V 电源接口的标准产品，保证所提供的电源适用于该系列的产品，

以防止损坏产品。

注：采用交流供电时，建议在火线一侧安装 1A 保险丝。

电力品质较差时，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。

2）输入信号：

YKE□-wh 智能型电度表采用了每个测量通道单独采集的计算方式，保证了使用

时完全一致对称，其具有多种接线方式。适用于不同的负载形式。

注：具体接线及仪表参数（脉冲常数等）见仪表所带接线图。

说明：

A、电压输入：输入电压应不高于产品的额定输入电压（100V 或 400V），若无注明出

厂为 AC0-500V、高于 500V 应考虑使用 PT，在电压输入端须安装 1A 保险丝。

B、电流输入：标准额定输入电流为 5A，大于 5A 的情况下应使用外部 CT。如果使用

的 CT 上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断

开 CT 一次回路或者短接二次回路。建议使用接线排，不要直接接 CT，以便拆装。

C、要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现功率和电能

的数值和符号错误！！！

D、仪表输入网络的配置根据系统的 CT 个数决定，在 2 个 CT 的情况下，选择三相三

线两元件方式；在 3 个 CT 的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设

置的输入网络 NET 应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率

不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显

示为电网的相电压。

三、编程和使用

1、测量显示：YKE□-WH3 智能型电度表可测量电网中的电力参数有：Ps（总有功功率）

Qs（总无功功率）；）以及有功电能、无功电能。所有的测量电量参数全部保存仪表内部的

电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。而对于不同的型号的仪表，

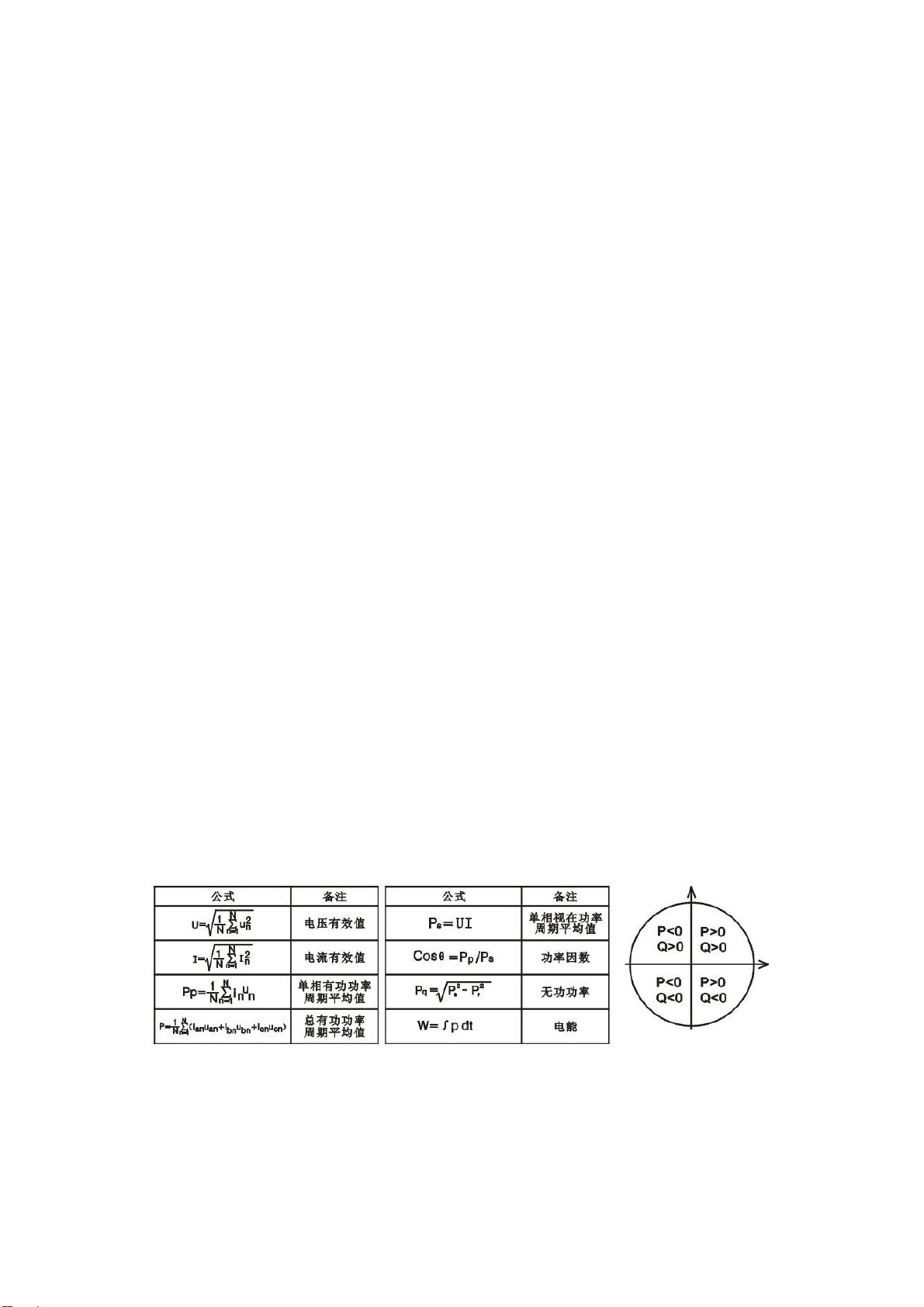

其显示内容和方式却可能不一致，请参考具体的说明。所有的电量参数的计算方法采用如下

公式的数字化的离散方法，具体为：

其中 P>0，累计的有功电能量是有功电能吸收，P<0，累计的有功电能是有功电能。

释放 Q>0，累计的无功电能是无功电能感性，Q<0，累计的无功电能是无功电能容性。

2
