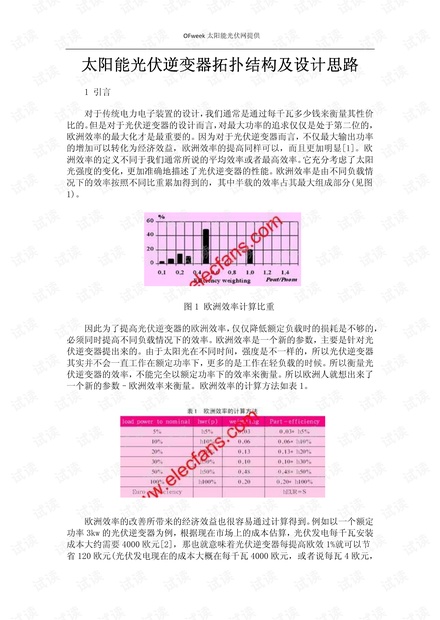

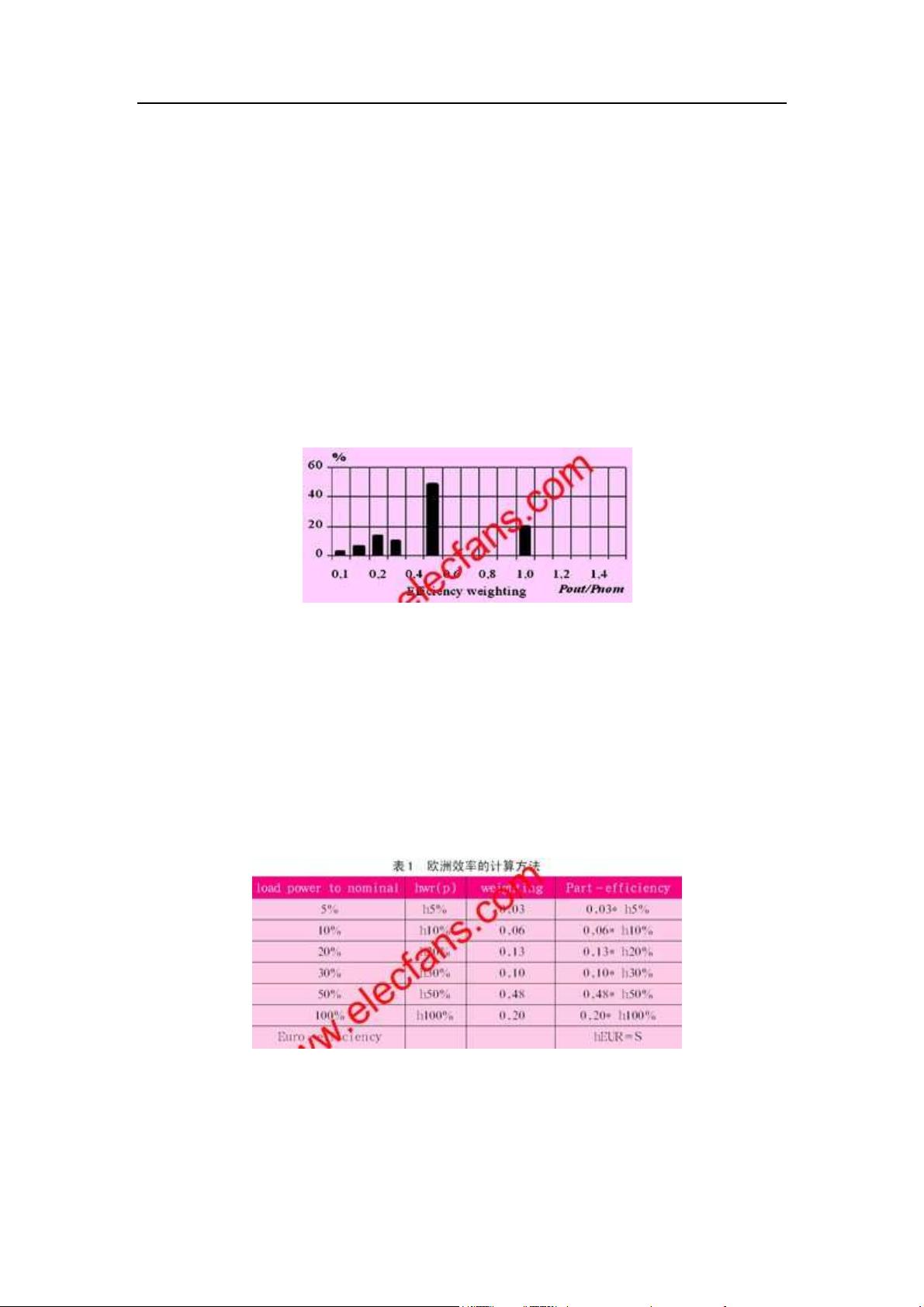

包括太阳能电池和光伏逆变器,对于一个 3kw 的发电装置,如果逆变器效率提高
了 1%,也就是说多发了 30w,那么成本就可以节省 4×30=120 欧元)。提高光伏
逆变器的欧洲效率带来的经济效益是显而易见的,“不惜成本”追求更高的欧效
也成为现在光伏逆变器发展的趋势。
2 功率器件的选型
在通用逆变器的设计中,综合考虑性价比因素,igbt 是最多被使用的器件。
因为 igbt 导通压降的非线性特性使得 igbt 的导通压降并不会随着电流的增加而
显著增加。从而保证了逆变器在最大负载情况下,仍然可以保持较低的损耗和较
高的效率。但是对于光伏逆变器而言,igbt 的这个特性反而成为了缺点。因为
欧洲效率主要和逆变器不同轻载情况下效率的有关。在轻载时,igbt 的导通压
降并不会显著下降,这反而降低了逆变器的欧洲效率。相反,mosfet 的导通压
降是线性的,在轻载情况下具有更低的导通压降,而且考虑到它非常卓越的动态
特性和高频工作能力,mosfet 成为了光伏逆变器的首选。另外考虑到提高欧效
后的巨大经济回报,最新的比较昂贵的器件,如 sic 二极管,也正在越来越多的
被应用在光伏逆变器的设计中,sic 肖特基二极管可以显著降低开关管的导通损
耗,降低电磁干扰。
3 光伏逆变器的设计目标
对于无变压器式光伏逆变器,它的主要设计目标为:
(1) 对太阳能电池输入电压进行最大功率点跟踪,从而得到最大的输入功
率;
(2) 追求光伏逆变器最大欧效;
(3) 低的电磁干扰。
为了得到最大输入功率,电路必须具备根据不同太阳光条件自动调节输入电
压的功能,最大功率点一般在开环电压的 70%左右,当然这和具体使用的光伏电
池的特性也有关。典型的电路是通过一个 boost 电路来实现。然后再通过逆变器
把直流电逆变为可并网的正弦交流电。
4 单相无变压器式光伏逆变器拓扑介绍
拓扑结构的选择和光伏逆变器额定输出功率有关。对于 4kw 以下的光伏逆变
器,通常选用直流母线不超过 500v,单相输出的拓扑结构。

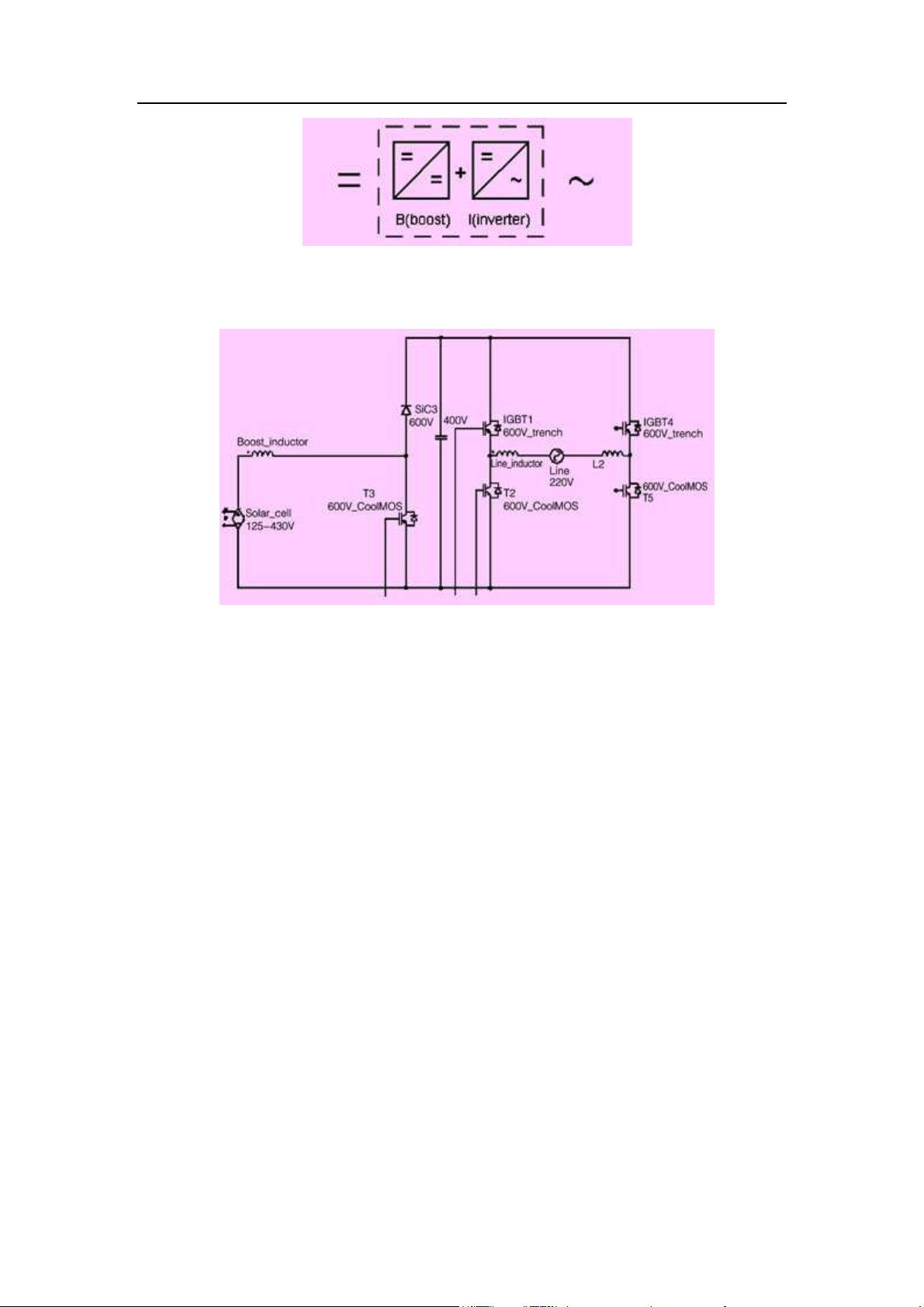

这个功能(见图 2)可以通过以下的原理图实现(见图 3)。
