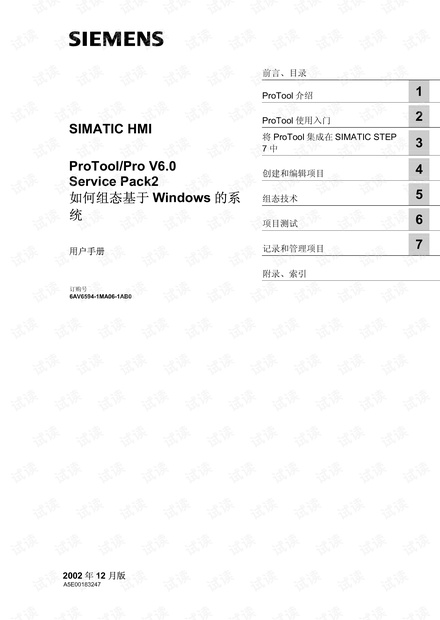

SIMATIC HMI

ProTool/Pro V6.0

Service Pack2

如何组态基于 Windows 的系

统

用户手册

订购号

6AV6594-1MA06-1AB0

2002 年 12 月版

5E00183247

安全指南

本手册包含应该引起注意的安全事项，以确保人身安全，并保护产品及与之连接的设备。这些注意事

项按照危险等级作如下标记：

危险

表示极其危险，如果不避免，将导致死亡或严重的人身伤害。

警告

表示具有潜在危险，如果不避免，可能导致死亡或严重的人身伤害。

小心

与安全警示标记一起使用，表示具有潜在危险，如果不避免，可能导致轻微或中等程度的人身伤害。

小心

不与安全警示标记一起使用，表示具有潜在危险，如果不避免，可能导致财产损失。

当心

表示如果不注意相关事项，可能发生意想不到的事情或状况。

注意

引起用户对有关产品的重要信息、产品处理或对文档的特定部分的注意。

合格操作人员

只允许合格人员对该软件进行安装和操作。在本文档中所指的安全注意事项方面的合格人员是指能按

照安全工程标准在系统上使用该软件的人员。

商标

Siemens AG 的注册商标可以在前言中找到。

版本说明

编辑与出版者：A&D PT1

除外责任

没有明确的许可，不允许对本文档进行传播和复制，或使用和传递其内容。违者要对

我们已对发布的内容进行了检查，使其与所描述的硬件和软件相一致。然而，差

异在所难免，我们并不能保证完全一致性。将定期审查所发布的信息并在以后的

版本中做必要的修改。欢迎提出改进建议。

Siemens AG

Bereich Automation & Drives

Geschäftsgebiet SIMATIC HMI

Postfach 4848, D-90327 Nuernberg

 Siemens AG 2002

技术数据以修改后的数据为准。

Siemens Aktiengesellschaft

前言

2002

年

月版

1 前言

目的

本文档构成 ProTool CS 组态软件文档包的一部分。它将提供项目创建和组态中

所需要的全部信息。

符号

采用不同的字体格式来简化文本表示：

“输出” 对话框、域和按钮的名称均将显示在引号内。

“文件”>“编辑” 菜单条目均将显示在引号内。连续的子菜单/选项将用箭头隔

开。始终显示上述菜单选项的完整路径。

文档的版本历史

本文档描述了使用 ProTool 对基于 Windows 的系统所进行的组态。

文档的各种发行版对应于下列产品版本：

1998 年 7 月发行组态基于 Windows 的系统。

适用于 ProTool/Pro CS 5.0 或更高版本。

1999 年 1 月发行包括 MP270，以及手册修订版。

软件运行于 Windows 95、Windows 98、Windows NT 4.0

和更高版本。

适用于 ProTool/Pro CS 5.1 或更高版本。

99 年 12 月发行扩充版，包含有新的操作单元。

软件运行于 Windows95/98、Windows2000 和

WindowsNT 4.0 或更高版本。

适用于 ProTool/Pro CS 5.2 或更高版本。

2000 年 7 月发行扩充版，包含了新的操作单元和新的 PLC 驱动程序。

适用于 ProTool/Pro CS 5.2 版或更高版本(带有 Service

Pack 2)。

2001 年 3 月发行合并了 MP370 和 SIMOTION PLC 驱动程序。

适用于 ProTool/Pro CS 5.2 版或更高版本(带有 Service

Pack 3)。

2001 年 12 月发行适用于 ProTool CS 6.0 或更高版本。

2002 年 9 月发行适用于 ProTool CS 6.0 Service Pack 2 或更高版本。

用户手册 ProTool V6.0 Service Pack 2 如何组态基于 Windows 的系统 i

6AV6594-1MA06-1AB0

前言

2002

年

月版

商标

下列名称均是 Siemens AG 的注册商标：

SIMATIC

SIMATIC HMI

SIMATIC Multi Panel

SIMATIC Multifunctional Platform

SIMATIC Panel PC

HMI

XXXX

ProAgent

XXXX

ProTool

ProTool/Lite

ProTool/Pro

•

本文档中的其它商标也可能是注册商标，如果有第三方私自使用，则可能构成对

商标所有者的侵权。

ii 用户手册 ProTool V6.0 Service Pack 2 如何组态基于 Windows 的系统

6AV6594-1MA06-1AB0

前言

2002

年

月版

客户技术支持

遍及全球，随时恭候！

约翰逊城

纽伦堡

新加坡

SIMATIC 热线

全球(纽伦堡)

技术支持

XXXX(免费联系)

当地时间：周一至周五 8:00 到 17:00

电话： +49 (180) 5050-222

传真： +49 (180) 5050-223

电子信箱： techsupport@

ad.siemens.de

GMT (格林威治标准时间)： +1:00

全球(纽伦堡)

技术支持

(计费，只能用 SIMATIC 卡)

当地时间：周一至周五 0:00 到 24:00

电话： +49 (911) 895-7777

传真： +49 (911) 895-7001

GMT (格林威治标准时间)： +01:00

欧洲/非洲(纽伦堡)

授权

当地时间：周一至周五 8:00 到 17:00

电话： +49 (911) 895-7200

传真： +49 (911) 895-7201

电子信箱： authorization@

nbgm.siemens.de

GMT (格林威治标准时间)： +1:00

美国(约翰逊城)

技术支持和授权

当地时间：周一至周五 8:00 到 19:00

电话： +1 423 461-2522

传真： +1 423 461-2289

电子信箱： simatic.hotline@

sea.siemens.com

GMT (格林威治标准时间)： -5:00

亚洲/澳洲(新加坡)

技术支持和授权

当地时间：周一至周五 8:30 到 17:30

电话： +65 740-7000

传真： +65 740-7001

电子信箱： simatic.hotline@

sae.siemens.com.sg

GMT (格林威治标准时间)： +8:00

SIMATIC 热线通常使用德语和英语，在授权热线中还使用法语、意大利语和西

班牙语。

用户手册 ProTool V6.0 Service Pack 2 如何组态基于 Windows 的系统 iii

6AV6594-1MA06-1AB0
