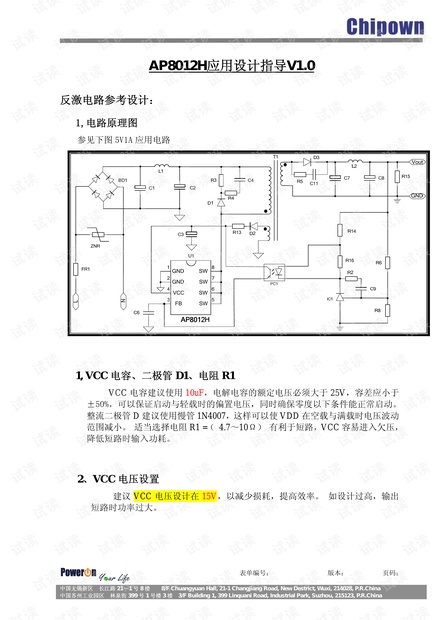

AP8012H应用设计指导V1.0
反激电路参考设计：
1,电路原理图

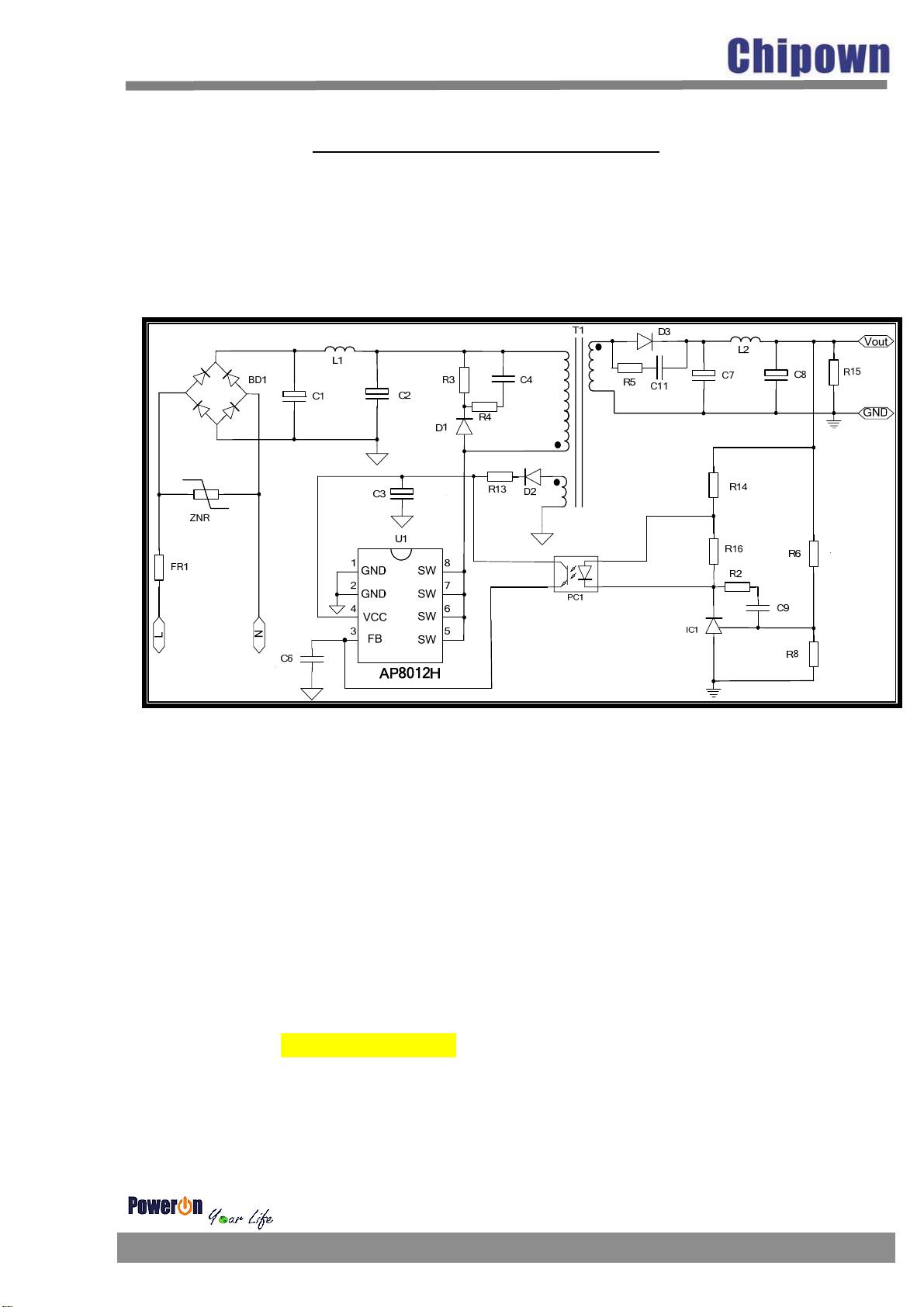

参见下图 5V1A 应用电路
1, VCC 电容、二极管 D1、电阻 R1
VCC 电容建议使用 10uF，电解电容的额定电压必须大于 25V，容差应小于
±50%，可以保证启动与轻载时的偏置电压，同时确保零度以下条件能正常启动。
整流二极管 D 建议使用慢管 1N4007，这样可以使 VDD 在空载与满载时电压波动
范围减小。 适当选择电阻 R1 =（ 4.7～10Ω） 有利于短路，VCC 容易进入欠压，
降低短路时输入功耗。
2、VCC 电压设置
建议 VCC 电压设计在 15V，以减少损耗，提高效率。 如设计过高，输出
短路时功率过大。
