1）引脚名称需要和规格书的一致。如规格书标 GND 则不要写 VSS。
2）引脚名称的斜线分隔需要保留。如 GPIO28/SCIRXDA/SDAA/TZ2#。
3）引脚名称的低电平使用 # 表示。如 CS#，TRST#。立创EDA不支持在文字顶部加
横线表示低电平。如下图，第3脚：
4）对于常用器件功能引脚名称必须填写，不能仅以数字代替，否则无法使用。如
USB 接口。
3、引脚编号
1）引脚编号如果规格书没有定义，可以参照立创EDA公众号的“电子硬件助手”小
程序里面的定义。或根据通常的使用习惯进行定义，或者找工程部确认具体的引脚
定义。
2）引脚编号默认以数字方式编号，其他的按照规格书或者通用编号进行编号。
4、引脚数
数量大于 100 的 GBA 暂时不绘制，将其提交到“不需要绘制”，并做好备注“引
脚大于 100，暂不绘制”。

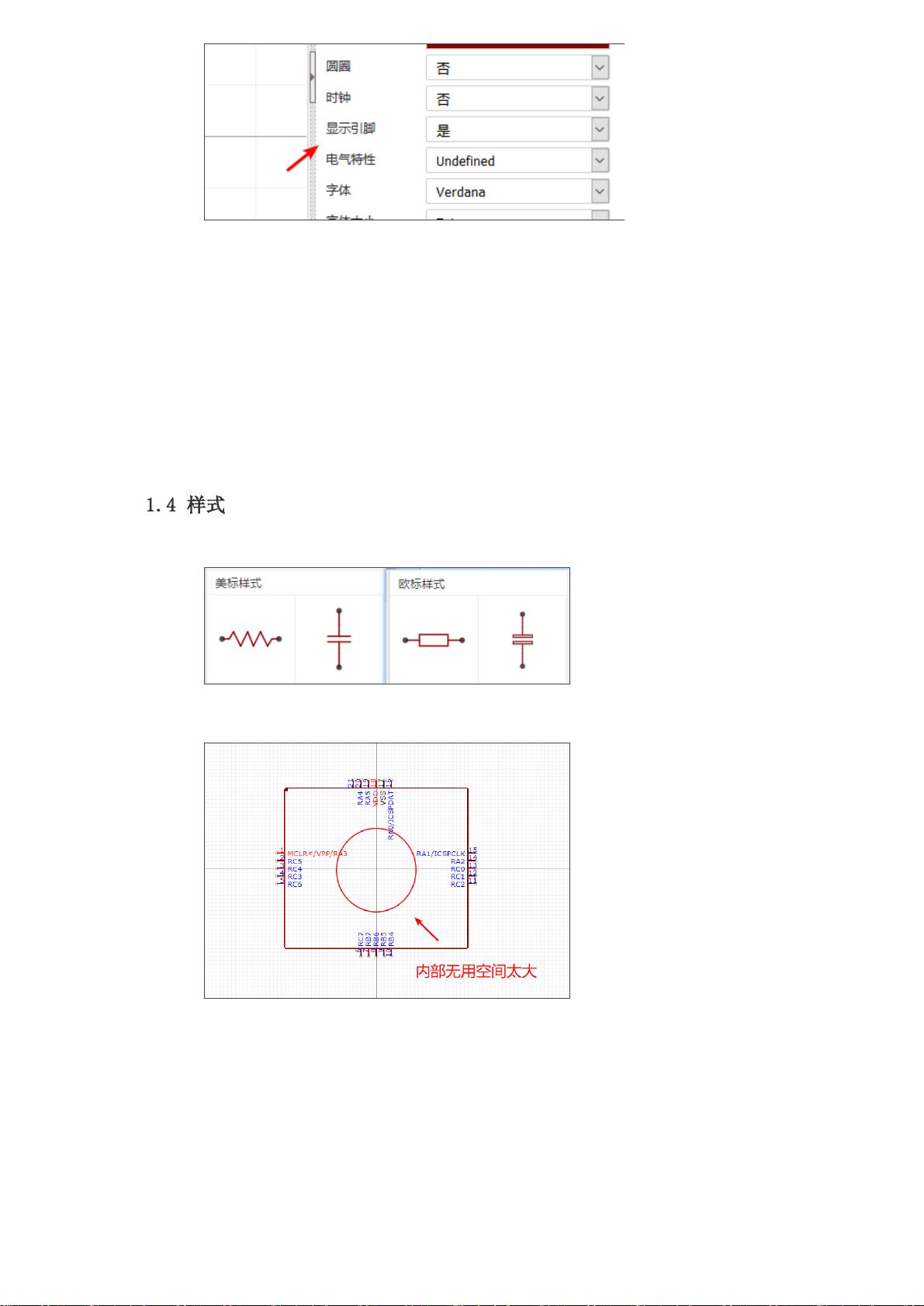

5、隐藏显示
1）引脚名称和编号可以根据具体情况是否隐藏，如电阻。
2）引脚本身不能隐藏。
