TC277 DMA芯片手册概述:灵活64通道与高性能特性
需积分: 20 176 浏览量
更新于2023-05-18
收藏 10.36MB PDF 举报
TC277 DMA控制器是一款高度灵活且高效的处理器,专用于在开发过程中进行数据传输和处理。它具备以下几个关键特性:
1. **通道数量与优先级**:TC277支持64个DMA通道,通道63的优先级最高,而通道0的优先级最低,允许开发者根据应用需求灵活调整。

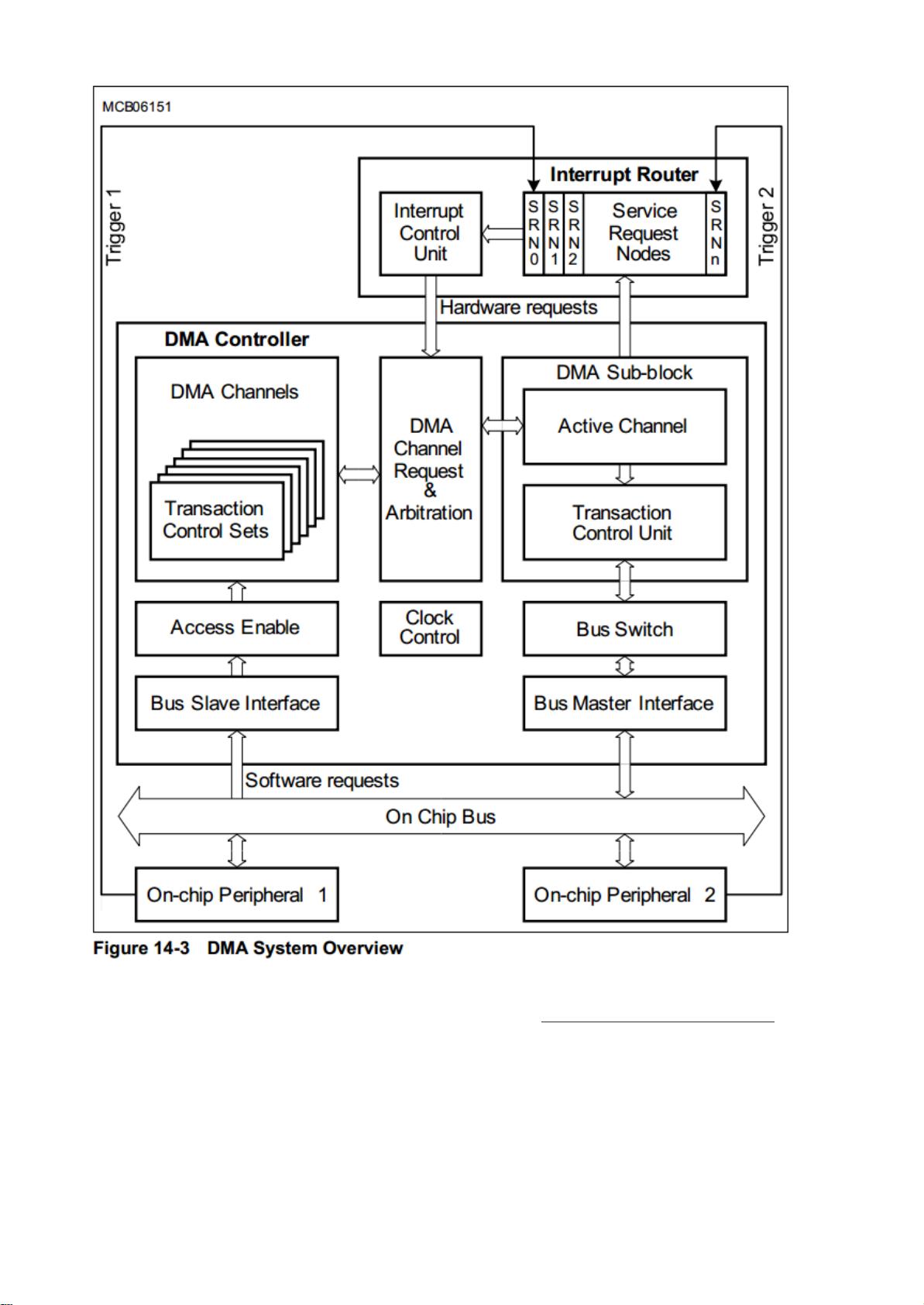

2. **中断控制与外设触发**:该控制器的中断控制单元(ICU)通过硬件方式响应来自外设的数据搬运请求,任何可产生中断的设备都能触发DMA操作。
3. **软件请求支持**:除了硬件控制外,还支持软件发起的DMA请求,增强了程序灵活性。
4. **并行移动引擎**:两个Moveengine模块协同工作,可在同一时间处理多个DMA请求,实现并行数据传输。
5. **可编程总线优先级**:通过硬件配置,可以设置三种不同级别的SPB(系统外围总线)优先级,包括增强调试访问模式和非侵入式调试模式,对性能影响较小。
6. **操作模式和寻址能力**:每个DMA通道独立编程,支持全32位寻址,以及高达4GB的地址范围,便于大容量数据处理。
7. **循环缓冲区与吞吐量**:提供循环缓冲区寻址模式,允许动态调整缓冲区大小,同时支持大块数据(如8MB以上)的SRI(系统快速接口)源至SRI目标或FPI(系统外围接口)源至FPI目标的传输。
8. **DMA事务控制**:事务控制信息存储在DMARAM中,确保数据移动的精确控制。
9. **数据方向控制**:DMA交换机根据源和目标地址智能地决定是读取还是写入,以及选择正确的数据宽度,支持SPB主接口的不同位宽选项(8、16、32位)以及SRI主接口的更多选择(8、16、32、64、128位)。
TC277 DMA提供了强大的数据传输能力,适用于高性能和实时性要求高的系统,同时考虑到了调试和安全需求,为开发者提供了丰富的配置选项和灵活的数据处理策略。
