MP1482_MP1484模块电路设计,包含DCDC电源设计,DCDC电源参数计算,PCB layout的注意事项
资源详情
资源评论
资源推荐

1
MP1482_MP1484 模块电路设计

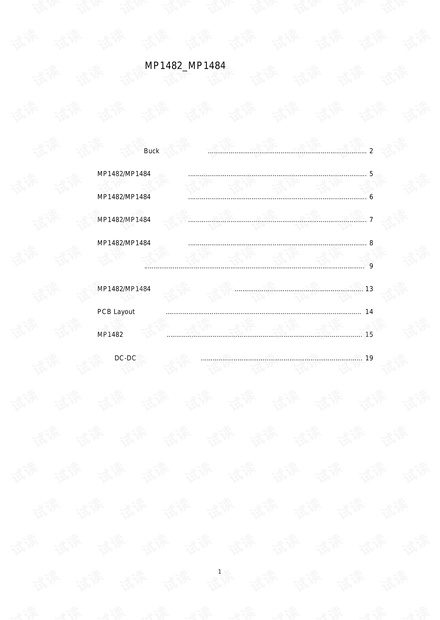

目录
一、降压变换器( Buck)的工作原理 ................................................................................... 2
二、 MP1482/MP1484 基本特性 ............................................................................................. 5
三、 MP1482/MP1484 引脚描述 ............................................................................................. 6
四、 MP1482/MP1484 内部结构 ............................................................................................. 7
五、 MP1482/MP1484 电路设计 ............................................................................................. 8
六、外围器件选型 ................................................................................................................... 9
七、 MP1482/MP1484 效率与输出电流曲线图 ................................................................... 13
八、 PCB Layout注意事项 ...................................................................................................... 14
九、 MP1482 的测试数据 ...................................................................................................... 15
十、常用 DC-DC芯片及替代料参考 .................................................................................... 19

2
一、降压变换器( Buck )的工作原理

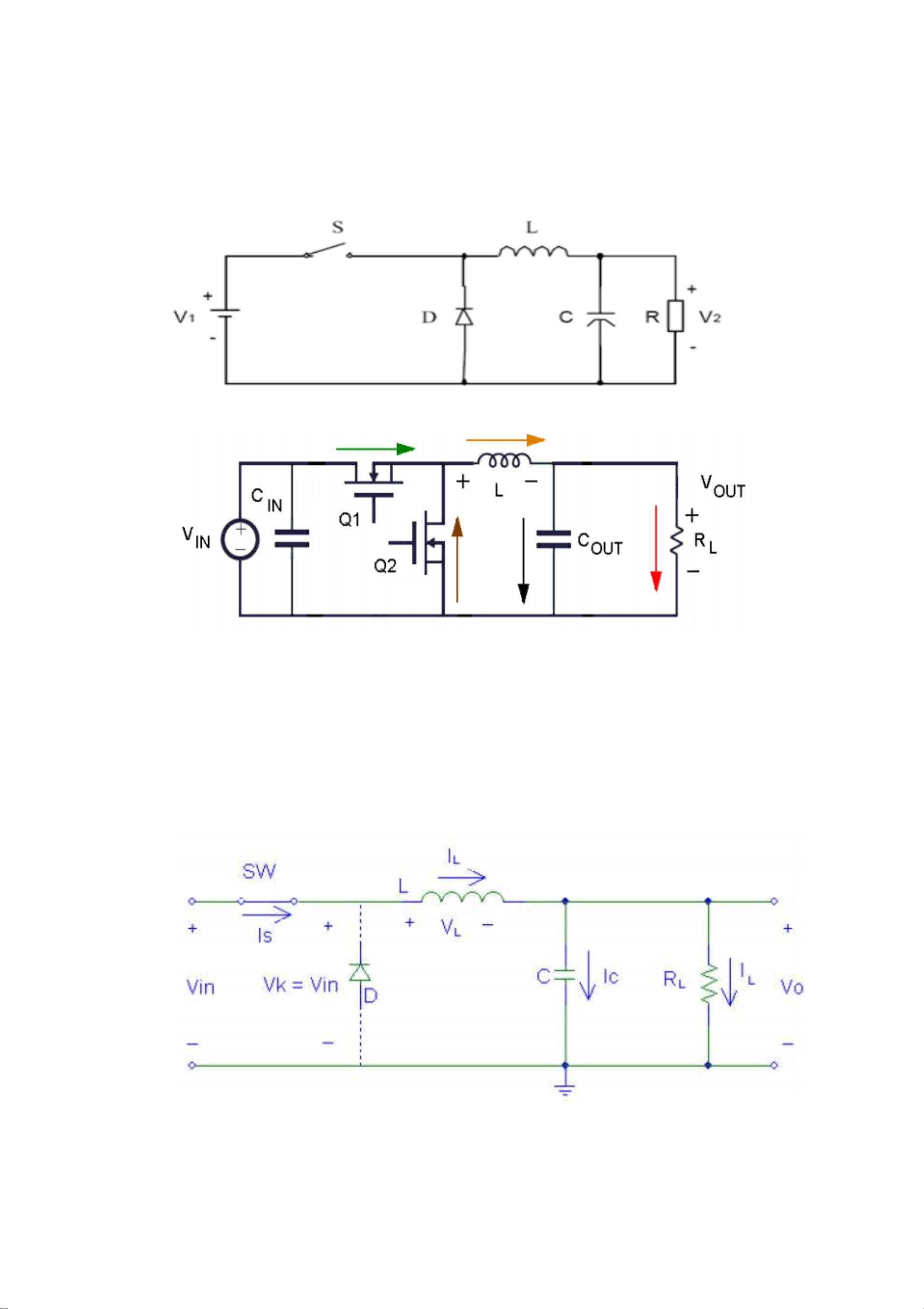

1. 降压变换器可分为非同步和同步两种
非同步 Buck 电路
同步 Buck 电路
2. 主要元器件包括:开关管 SW、续流二极管 D(同步的用开关管替代) 、储能电感 L、滤
波电容 C和负载电阻 RL。
3. 工作过程分析(以非同步电路为例,同步原理相似)
当 SW导通时,电流经 SW、 L到负载,能量同时储存在电感中,并同时给电容 C 充电,
输出平均直流电压 Vo;

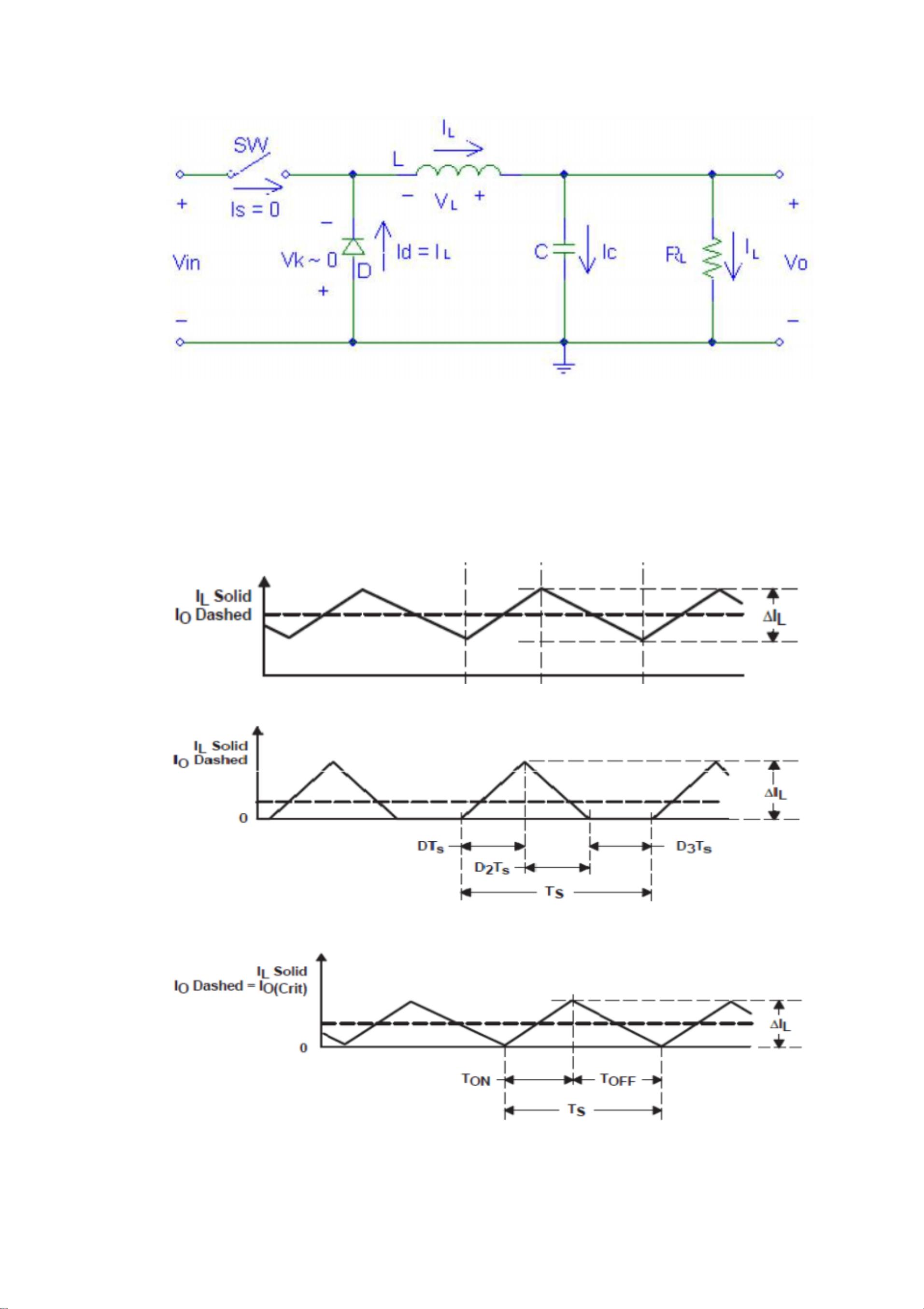

当 SW断开时,没有能量输入,输出到负载的能量来自电感,电感 L 电流方向不变, IL
是下降的。感应电压使 D 上负下正导通续流,电容平滑输出电压;

3
4. 三种工作模式
根据电感电流在周期内的状态, BUCK变换器可分为电感电流连续模式( CCM 模式)、电
感电流断续模式( DCM 模式)和临界模式三种。
电感电流连续是指输出电感 L 中的电流总是大于零,即不出现电流中断;电感电流断续
是指在开关管关断器件有一段时间 L中的电流为零;在这两种模式之间有一个边界,称
为电感电流临界连续状态,即在开关管关断末期,电感 L 中的电流刚好降到零。
1) 连续模式
2) 断续模式
3) 临界模式

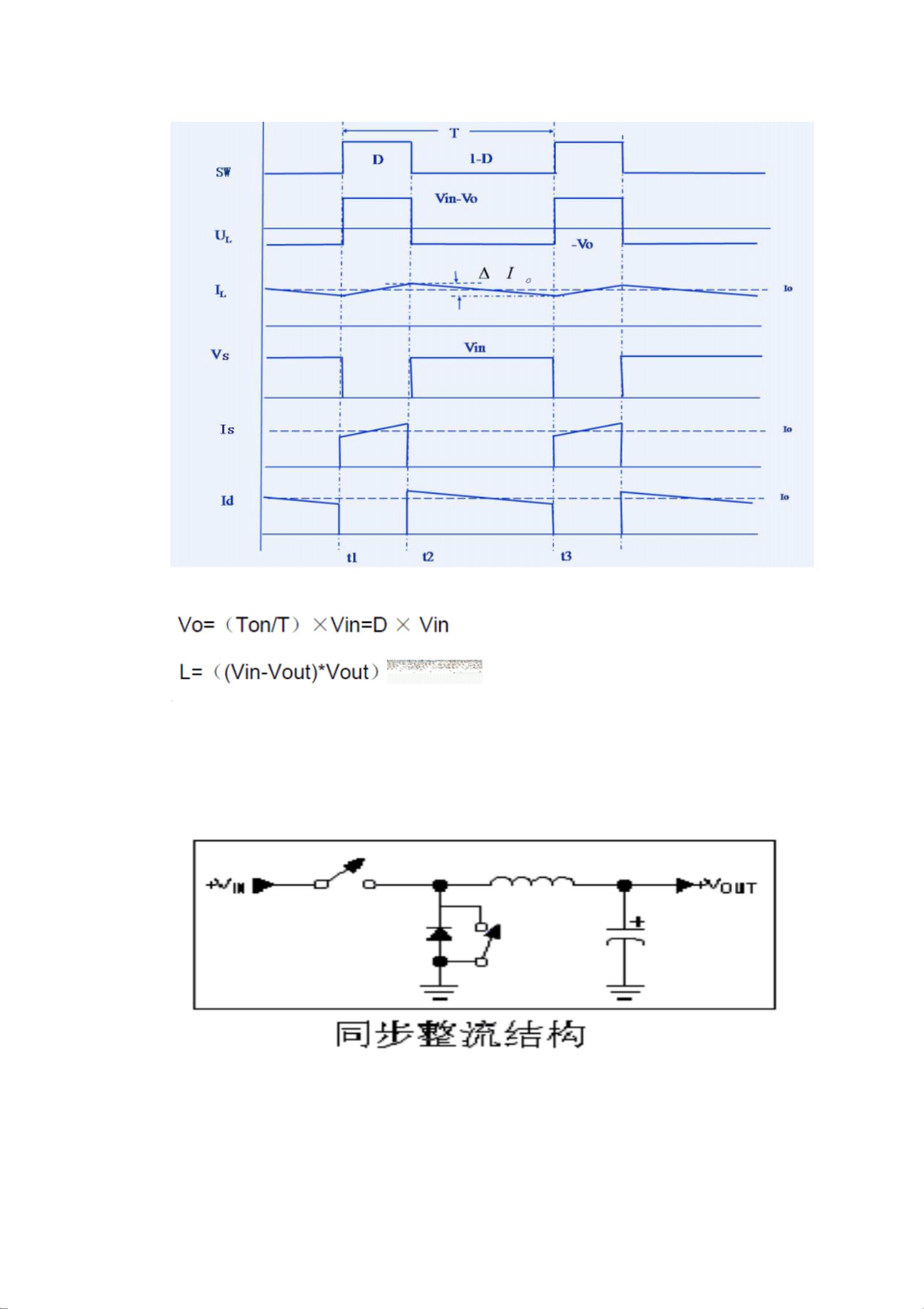

5. 电感电流连续模式下各状态波形示意图
一般使变换器工作在电感电流连续模式,连续模式电压纹波相对较小。

4
6. 两个基本的计算公式(电感电流连续模式)
一般取输出电流的 10%~30%
7. 同步降压变换器
开关变换器中功率消耗最大的元件是二极管, 消耗功率为二极管导通压降与电流的乘积,
该功耗降低了总体效率。为最大限度地提高效率,可以用一个开关替代二极管,即所谓
的“同步整流结构”
下面是 MPS公司提供的一组同步和非同步降压变换器的功率损耗对比
以 5V 转 1.2V/1A 为例
假设:同步整流 IC 的 MOSFET内阻为 130mohm, 开关时间为 5uS;非同步整流 IC 的上
MOSFET内阻为 130m ohm, 开关时间同为 5uS,肖特基压降 0.5V.
