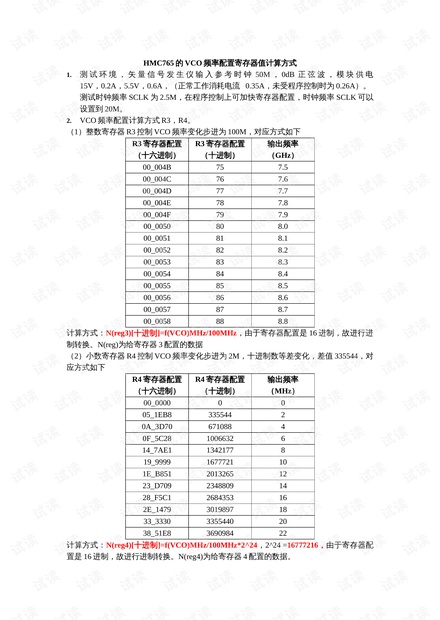

HMC765 的 VCO 频率配置寄存器值计算方式

1. 测试环境，矢量信号发生仪输入参考时钟 50M ， 0dB 正弦波，模块供电

15V，0.2A，5.5V，0.6A，（正常工作消耗电流 0.35A，未受程序控制时为 0.26A）。

测试时钟频率 SCLK 为 2.5M，在程序控制上可加快寄存器配置，时钟频率 SCLK 可以

设置到 20M。

2. VCO 频率配置计算方式 R3，R4。

（1）整数寄存器 R3 控制 VCO 频率变化步进为 100M，对应方式如下

R3 寄存器配置

（十六进制）

R3 寄存器配置

（十进制）

输出频率

（GHz）

00_004B 75 7.5

00_004C 76 7.6

00_004D 77 7.7

00_004E 78 7.8

00_004F 79 7.9

00_0050 80 8.0

00_0051 81 8.1

00_0052 82 8.2

00_0053 83 8.3

00_0054 84 8.4

00_0055 85 8.5

00_0056 86 8.6

00_0057 87 8.7

00_0058 88 8.8

计算方式：N(reg3)[十进制]=f(VCO)MHz/100MHz，由于寄存器配置是 16 进制，故进行进

制转换。N(reg)为给寄存器 3 配置的数据

（2）小数寄存器 R4 控制 VCO 频率变化步进为 2M，十进制数等差变化，差值 335544，对

应方式如下

R4 寄存器配置

（十六进制）

R4 寄存器配置

（十进制）

输出频率

（MHz）

00_0000 0 0

05_1EB8 335544 2

0A_3D70 671088 4

0F_5C28 1006632 6

14_7AE1 1342177 8

19_9999 1677721 10

1E_B851 2013265 12

23_D709 2348809 14

28_F5C1 2684353 16

2E_1479 3019897 18

33_3330 3355440 20

38_51E8 3690984 22

计算方式：N(reg4)[十进制]=f(VCO)MHz/100MHz*2^24，2^24 =16777216，由于寄存器配

置是 16 进制，故进行进制转换。N(reg4)为给寄存器 4 配置的数据。
