ARM GPIO 的原理和控制实现
---操作 EMIO
一、 作者信息
二、 学习目标
三、 EMIO 相关介绍

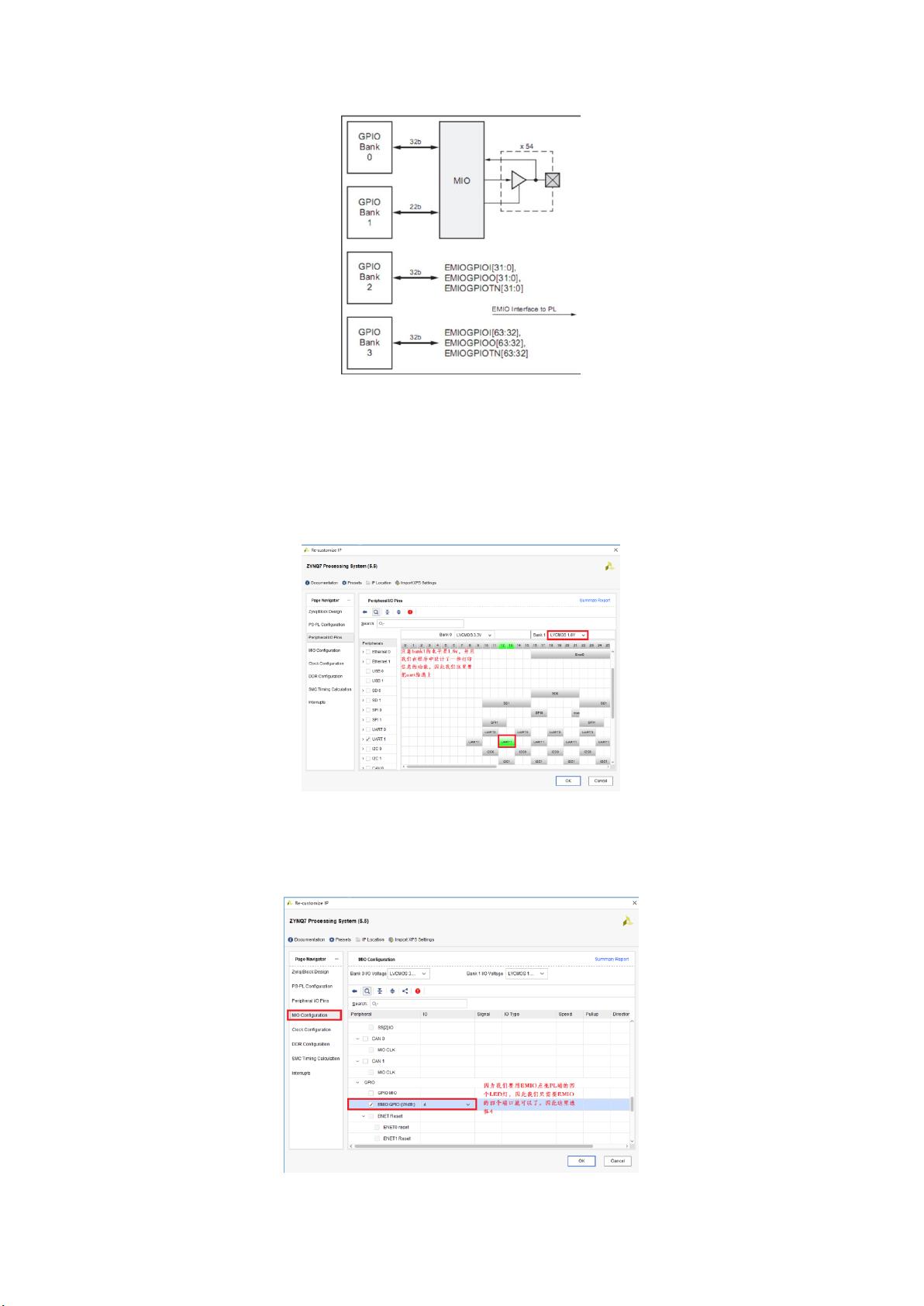

Zynq 系列的 GPIO 是分两种的，一种是 MIO，另一种是 EMIO，MIO 分配在 bank0 和
bank1 上，直接与 PS 部分相连，EMIO 分配在 bank2 和 bank3 和 PL 部分相连，除了 bank1
的 22bit 以外，其他 bank 都是 32bit。所以 MIO 有 53 个引脚给我们使用，而 EMIO 有 64 个
引脚给我们使用。
使用 EMIO 的好处是，当 MIO 不够用的时候，PS 可以通过驱动 EMIO 控制 PL 部分的
引脚。EMIO 的使用和 MIO 的使用是非常相似的，区别在于，EMIO 的使用相当于 PL+PS
的结合使用的例子，所以 EMIO 需要分配引脚，以及编译综合生成 BIT 文件。
本次实验是利用 EMIO 让 PL 端的 4 个 LED 灯进行闪亮。
剩余14页未读，继续阅读
