1
2014-12-9
桂林电子科技大学
1
软件无线电设计实例2：
8DPSK基带调制解调器的
设计
2014-12-9
桂林电子科技大学
2
1. 设计目标
l基于软件无线电的基本思想，在通用的软件无线
电平台（SFF SDR）上，对8DPSK基带信号处理
模块进行设计。
l采用在matlab/simulink中建模，由模型自动生成
代码的设计新思路，实现基带信号处理模块全数
字化和软件化。
l在simulink中，结合system generator进行建模
和仿真。
2014-12-9
桂林电子科技大学
3
2. 设计内容
l8DPSK调制解调器技术方案的设计；
l基带功能模块的技术方案设计；
l采用面向模型的设计方法，在simulink环境中，结合
system generator开发软件，完成建模设计和仿真。
2014-12-9
桂林电子科技大学
4
3. 整体技术方案（续）

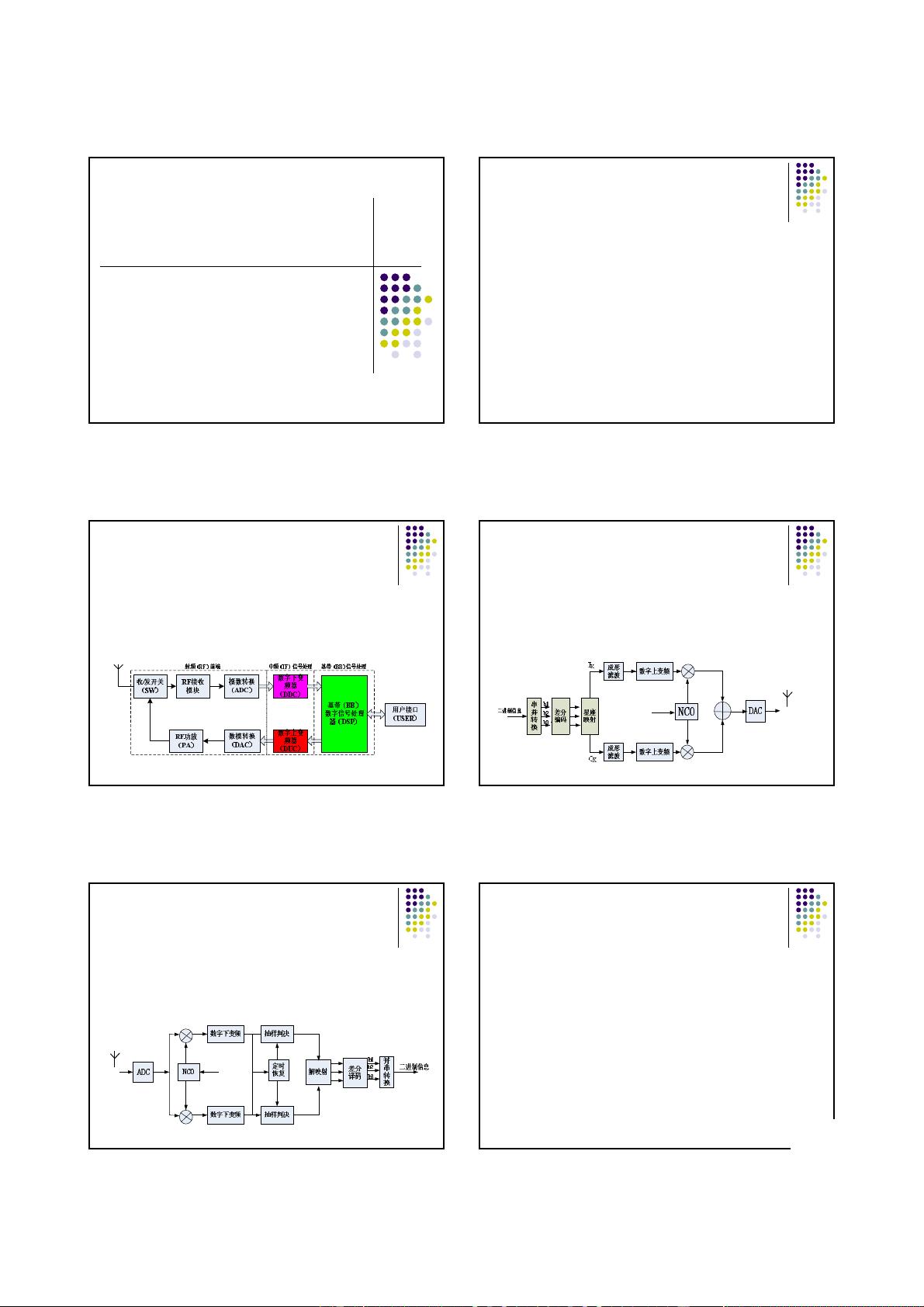

1）8DPSK调制器原理框图
l输入的一串二进制序列经过串并转换后，产生3位的码组b1b2b3，速率将为原来
的三分之一；再经过差分编码，星座映射，将码组(b1,b2,b3)与星座图上的位置
一一对应，输出幅度值I
K,
Q
K
；为了让信号适合在信道上传输，需要进行脉冲成
形，成形之后经过数字上变频，再与NCO输出的离散正交载波相乘，完成了频谱
搬移，把基带信号调制成中频信号，经过DAC采样后，送至后续的射频电路进行
传输处理。
8
()cossin
CC
PSKkk
StItQt
=
2014-12-9
桂林电子科技大学
5
2）8DPSK解调器原理框图
将接收到的中频信号直接经ADC 采样，再与NCO输出
的离散正交载波相乘，数字下变频(DDC)后送入位同步模
块进行时钟恢复，根据输出的时钟脉冲信号进行抽样判
决，最后通过星座解映射，差分译码，并串转换，恢复得
到发射基带信号。
3. 整体技术方案（续）
2014-12-9
桂林电子科技大学
6
3）系统参数：
l基带调制速率：813Kbps；
l调制体制：8DPSK ；
l基带成形后采样率：2.168Msps；
l成型后信号带宽：224KHz；
l中频载波：10.24MHz；
l采样率：130.08Msps；
l中频变频方式：数字上/下变频
3. 整体技术方案（续）
