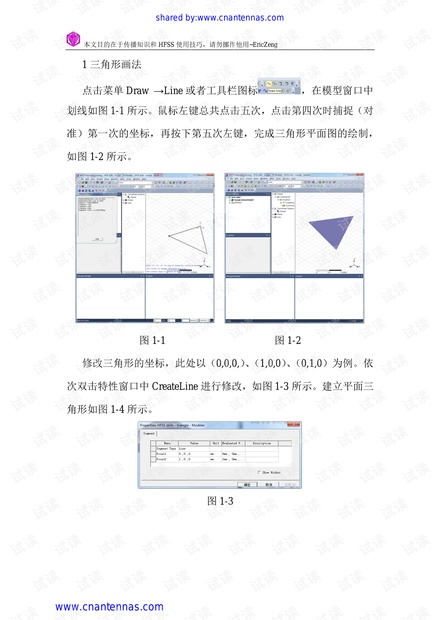

1 三角形画法
点击菜单 Draw →Line 或者工具栏图标 ，在模型窗口中
划线如图 1-1 所示。鼠标左键总共点击五次，点击第四次时捕捉（对
准）第一次的坐标，再按下第五次左键，完成三角形平面图的绘制，
如图 1-2 所示。
图 1-1 图 1-2
修改三角形的坐标，此处以（0,0,0,）、（1,0,0）、（0,1,0）为例。依
次双击特性窗口中 CreateLine 进行修改，如图 1-3 所示。建立平面三
角形如图 1-4 所示。
图 1-3
