Fluent 常见问题回答摘自清洁能源论坛，Jim King 整理

第 1 页共 37 页

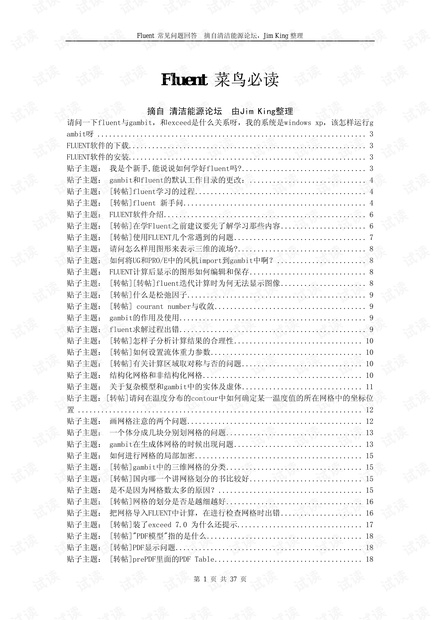

Fluent 菜鸟必读

摘自清洁能源论坛由Jim King整理

请问一下fluent与gambit，和exceed是什么关系呀，我的系统是windows xp，该怎样运行g

ambit呀 ..................................................................... 3

FLUENT软件的下载............................................................. 3

FLUENT软件的安装............................................................. 3

贴子主题：我是个新手,能说说如何学好fluent吗?................................ 3

贴子主题： gambit和fluent的默认工作目录的更改：.............................. 4

贴子主题： [转帖]fluent学习的过程............................................ 4

贴子主题： [转帖]fluent 新手问............................................... 4

贴子主题： FLUENT软件介绍.................................................... 6

贴子主题： [转帖]在学Fluent之前建议要先了解学习那些内容...................... 6

贴子主题： [转帖]使用FLUENT几个常遇到的问题.................................. 7

贴子主题：请问怎么样用图形来表示三维的流场?................................. 8

贴子主题：如何将UG和PRO/E中的风机import到gambit中啊？....................... 8

贴子主题： FLUENT计算后显示的图形如何编辑和保存.............................. 8

贴子主题： [转帖][转帖]fluent迭代计算时为何无法显示图像...................... 8

贴子主题： [转帖]什么是松弛因子.............................................. 9

贴子主题： [转帖] courant number与收敛....................................... 9

贴子主题： gambit的作用及使用................................................ 9

贴子主题： fluent求解过程出错................................................ 9

贴子主题： [转帖]怎样子分析计算结果的合理性................................. 10

贴子主题： [转帖]如何设置流体重力参数....................................... 10

贴子主题： [转帖]有关计算区域取对称与否的问题............................... 10

贴子主题：结构化网格和非结构化网格......................................... 10

贴子主题：关于复杂模型和gambit中的实体及虚体............................... 11

贴子主题： [转帖]请问在温度分布的contour中如何确定某一温度值的所在网格中的坐标位

置 ......................................................................... 12

贴子主题：画网格注意的两个问题............................................. 12

贴子主题：一个体分成几块分别划网格的问题................................... 13

贴子主题： gambit在生成体网格的时候出现问题................................. 13

贴子主题：如何进行网格的局部加密........................................... 15

贴子主题： [转帖]gambit中的三维网格的分类................................... 15

贴子主题： [转帖]国内哪一个讲网格划分的书比较好............................. 15

贴子主题：是不是因为网格数太多的原因？..................................... 15

贴子主题： [转帖]网格的划分是否是越细越好................................... 16

贴子主题：把网格导入FLUENT中计算，在进行检查网格时出错..................... 16

贴子主题： [转帖]装了exceed 7.0 为什么还提示................................ 17

贴子主题： [转帖]"PDF模型"指的是什么........................................ 18

贴子主题： [转帖]PDF显示问题..............................................

.. 18

贴子主题： [转帖]prePDF里面的PDF Table...................................... 18

Fluent 常见问题回答摘自清洁能源论坛，Jim King 整理

第 2 页共 37 页

贴子主题： [转帖]PDF混合分数的意义.......................................... 18

贴子主题： [转帖]点燃问题——三种温度的设置方式的异同....................... 18

贴子主题： [转帖]如何点燃燃料............................................... 18

贴子主题： [转帖]fluent udf接口的问题....................................... 19

贴子主题： [转帖]FlUENT 中UDF用编译连接..................................... 19

贴子主题： [转帖] 用fluent计算如何判断计算是否收敛.......................... 19

贴子主题： [转帖]质量守恒收敛判据........................................... 20

贴子主题： [转帖]残差线出现波形是怎么回事？................................. 20

贴子主题：关于残差......................................................... 20

贴子主题： [转帖]关于定常和非定常........................................... 20

贴子主题： [转帖]关于辐射模型和非预混模型................................... 24

贴子主题： [转帖]划分的网格怎么导不出来呀................................... 25

贴子主题： gambit为什么读不进*.sat的文件？.................................. 25

贴子主题： [转帖]gambit怎么样和proe相连..................................... 25

贴子主题： [转帖]control solution窗口中参数的设置........................... 25

贴子主题： [转帖]FLUENT的湍流模型........................................... 25

贴子主题： [转帖] fluent网址................................................ 26

贴子主题： [转帖]fluent5.4与fluent6.0的区别................................. 26

贴子主题：压力入口出口的边界条件怎么设置.................................... 26

贴子主题： fluent中的cas文件能变成gambit里的dbs文件嘛....................... 32

贴子主题： [转帖]我不会运行Gambit........................................... 32

贴子主题： [讨论]Gambit退出为什么总会留下.lok文件........................... 32

贴子主题： [转帖]初始化和边界条件........................................... 33

贴子主题：为什么无法在运行窗口直接启动gambit？............................. 33

贴子主题：怎么启动Gambit2.1.2?............................................. 34

贴子主题： Gambit启动不起来................................................. 35

贴子主题：动画制作失败..................................................... 36

贴子主题：关于wall－shadow................................................. 36

贴子主题： fluent中单位的规定............................................... 36

Fluent 常见问题回答摘自清洁能源论坛，Jim King 整理

第 3 页共 37 页

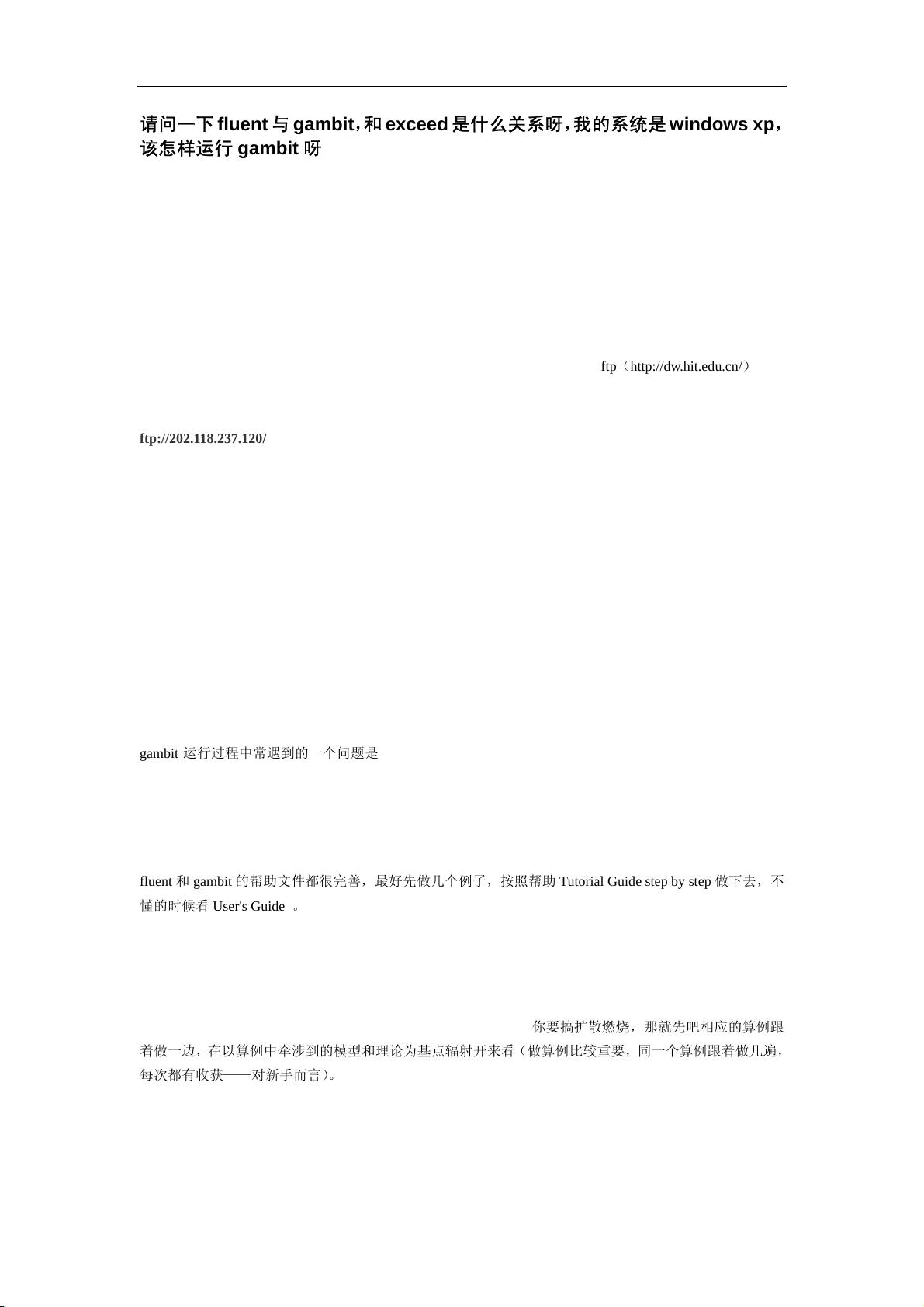

请问一下 fluent 与 gambit，和 exceed 是什么关系呀，我的系统是 windows xp，

该怎样运行 gambit 呀

gambit 是 fluent 的前处理软件，用来为 fluent 划分网格的，而 gambit 必须在 unix 环境下才可以运行，exceed

就是在 windows 环境下模拟 unix 的软件。

所以进行数值模拟时，首先用 gambit 划分网格，这时会自动运行 exceed 来模拟 unix 环境。

划分好网格后导入 fluent，就可以进行数值模拟了。

FLUENT 软件的下载

现在网上有很多 fluent 的安装及帮助文件，大家可以到北大天网、工大校内 ftp（http://dw.hit.edu.cn/）等搜

一下，

这里给出一个下载安装软件的路径：

ftp://202.118.237.120/ 匿名登陆即可。

FLUENT 软件的安装

需要安装的软件：

Exceed

Gambit

Fluent

安装顺序：首先安装 Exceed，再装 Gambit 和 Fluent。最后不要忘了把 flexlm 文件复制到系统盘根目录下。

安装完成后，你可以分别双击 FLUENT.INC\ntbin\ntx86 文件夹下的 gambit 和 fluent 的图标，来运行它们。

gambit 运行过程中常遇到的一个问题是：在 Gambit 建模过程中出现界面突然跳出，并且下次运行 Gambit

时，界面调不出来，这时只需删去 gambit 工作目录下的（默认的工作目录为\FLUENT.INC\ntbin\ntx86）后

缀为*.lok 的文件，就会恢复正常。

贴子主题：我是个新手,能说说如何学好 fluent 吗?

fluent 和 gambit 的帮助文件都很完善，最好先做几个例子，按照帮助 Tutorial Guide step by step 做下去，不

懂的时候看 User's Guide 。

实在不行的时候到论坛上问问各位高手。

这个东西内容很多，模型很多，牵涉的领域也很多，这个应该知道，所以，关键看你学哪一部分，这一点

先请教别人（和你要搞得研究同一领域的，并且已经在比较熟练运用的人），问问它看帮助文件的那些部分，

有些不涉及你自己领域的你完全可以不看，也没必要，比如说，你要搞扩散燃烧，那就先吧相应的算例跟

着做一边，在以算例中牵涉到的模型和理论为基点辐射开来看（做算例比较重要，同一个算例跟着做几遍，

每次都有收获——对新手而言）。

我就比较郁闷，刚开始接触这个东西的时候，乱七八糟的算例跟着做了好几个，但是后来发现对自己一点

用都没有。后来集中精力看某一部分相关的模型，便才有了一点点入门。另外，这个东西不好学（或许我

资质太差）学了一年了还是稀里糊涂的。

Fluent 常见问题回答摘自清洁能源论坛，Jim King 整理

第 4 页共 37 页

工欲善其事，必先利其器。最好先对 CFD 基本理论和方法有个比较清楚的理解，则事倍而功半。

最初的障碍是造型和网格划分，如果你是学机械的，对作图比较在行，

这一关很容易过。我有一个师弟，原来是学纯机械的，根本没学过流体力学，

传热学的，但是他对造型非常熟悉，一般学机械的都学过计算机图形学，用过造型软件，然后加一点网格

生成的知识，所以他学 GAMBIT 非常快。

对于 CFD 求解器的操作部分，对于界面操作本身非常简单，只需搞清求解的设置的步骤，就可以开始进行

一些初步的计算了。但是要解决问题，取决于你对你建立的物理模型的理解，对流体力学和传热的理解。

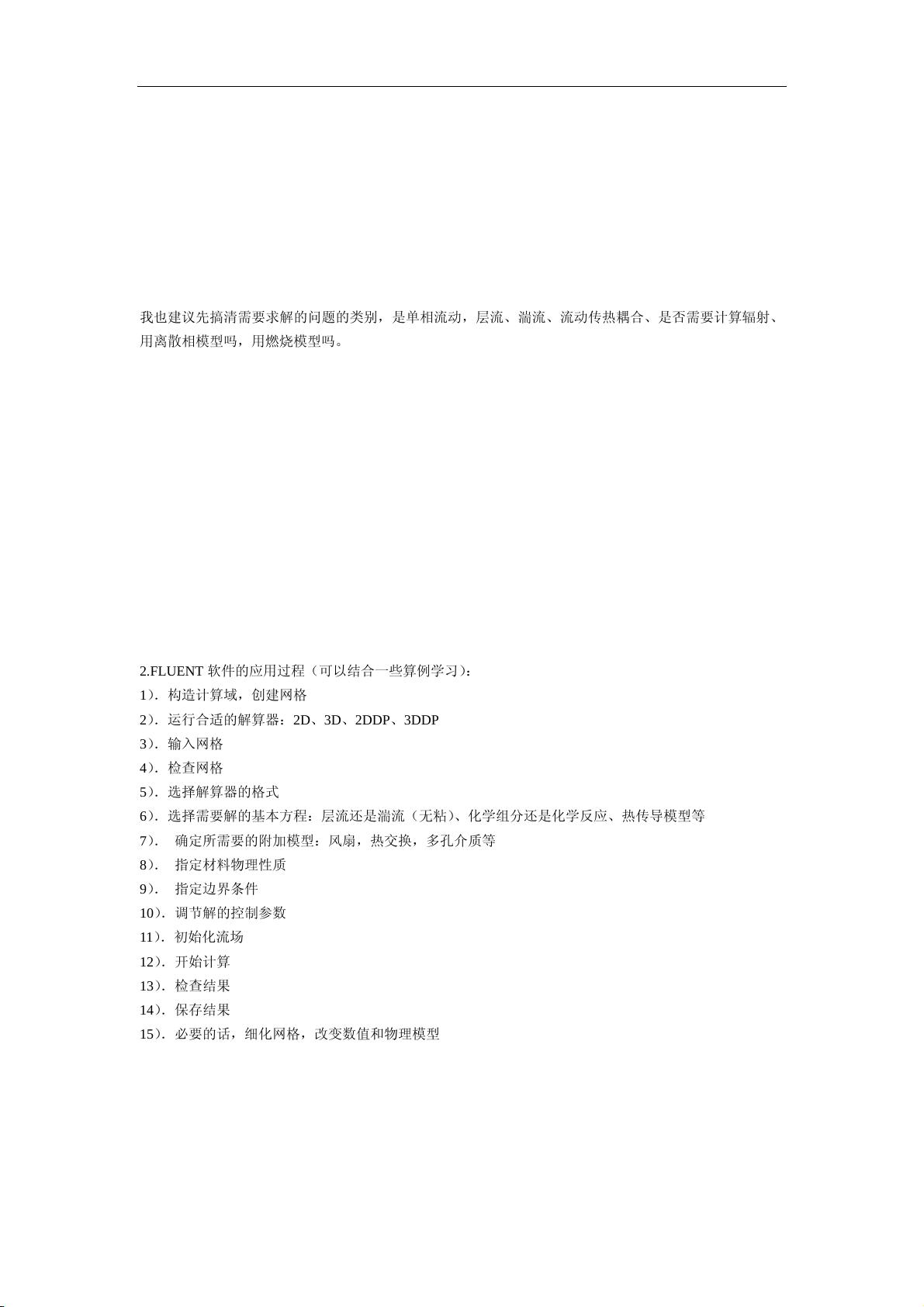

我也建议先搞清需要求解的问题的类别，是单相流动，层流、湍流、流动传热耦合、是否需要计算辐射、

用离散相模型吗，用燃烧模型吗。

贴子主题： gambit 和 fluent 的默认工作目录的更改：

gambit 和 fluent 的默认目录：FLUENT.INC\ntbin\ntx86 文件夹下。

你可以更改 gambit 的默认目录：

先在桌面上放一个 gambit 快捷方式，鼠标右击该快捷方式，选属性，在起始位置出输入新的路径即可。对

fluent 默认的工作目录的更改也是类似的。

贴子主题： [转帖]fluent 学习的过程

对于一个刚开始接触软件的新手，应该从以下方面入手学习：

1.GAMBIT 软件的学习，首先熟悉这个前处理软件，在里面构造几何体、划网格及设置边界条件（关于软

件界面的介绍和一些算例在本研究所的 ftp 上有，在《学术报告第 23 期》）。

2.FLUENT 软件的应用过程（可以结合一些算例学习）：

1）．构造计算域，创建网格

2）．运行合适的解算器：2D、3D、2DDP、3DDP

3）．输入网格

4）．检查网格

5）．选择解算器的格式

6）．选择需要解的基本方程：层流还是湍流（无粘）、化学组分还是化学反应、热传导模型等

7）．确定所需要的附加模型：风扇，热交换，多孔介质等

8）．指定材料物理性质

9）．指定边界条件

10）．调节解的控制参数

11）．初始化流场

12）．开始计算

13）．检查结果

14）．保存结果

15）．必要的话，细化网格，改变数值和物理模型

贴子主题： [转帖]fluent 新手问

1. 刚学 fluent ，觉得 fluent 里头要设置的参数太多，不知道究竟该选择那些参数，fluent 帮助里头的例子

Fluent 常见问题回答摘自清洁能源论坛，Jim King 整理

第 5 页共 37 页

作了，就觉得全是参数设置，一头雾水，而且一步步下来作出的结果跟例子的结果差很多，晕。。。大牛们，

谈谈您学 fluent 的体会吧，您是如何跨过这些槛的让吾等小牛牛找到正确的前进方向，受到榜样的鼓励

致敬！

答：

一开始是要跟着 tut 或者师兄们的经验来设置，最好能同时参考帮助文件，慢慢理解这些常规设置的意义。

然后当你熟悉了这些设置之后，你可能又要解决新问题，比如由定常问题变成非定常的什么的，那么又要

增加很多设置，这个时候就要和别人讨论或者自己看帮助，看 fluent 是怎么让你设置。

刚刚上手时，是觉得 fluent 的设置很多，但是当你渐渐掌握一些之后就发现其实也就那么多，更高深的设

置要不就是你根本用不上（比如很多具体模型，象涡轮机的什么的），要不就是一些刚刚开发的，还不能

100%确定能真实反映现实现象。

慢慢来，别急

最大的体会是要有两心:耐心和细心.仔仔细细认认真真做几个 tutorial，保证会有提高。另外对流体力学的

基本理论应该掌握的扎实，（后悔上大学的时候没仔细听课）

2.看了一篇有一篇的文章

模仿了一个又一个算例

但总是觉得什么都不会

解决问题的步骤自己一点都没有搞清楚

走起路来,怎么这么难呢?

要掌握所有流体力学的知识简直要穷其毕生哦

若想真正能够应用于实践,

我还要等多久哦

还有一年就毕业了

大家觉得呢?

答：

算例要解决的问题算例已经说清楚了，可是它终究不是你要解决的问题。要真正解决自己的问题，亲自动

手做自己的算例吧！

真正要掌握一个东西，不是一味的重复别人之作，不是一味的模仿，

而是，在此基础上，作出自己的东西来，这样，你才能真正掌握他！

刚开始 fluent 算例对你了解软件还是很有帮助的，等你深入计算时，回头看算例，肯定收获颇丰，我得一

点感受。
