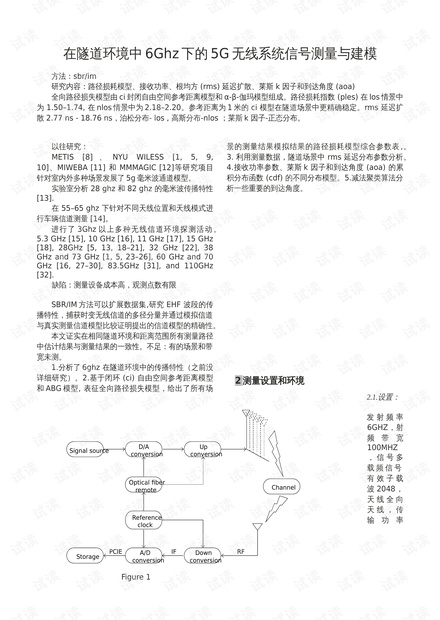

在隧道环境中 6Ghz 下的 5G 无线系统信号测量与建模
方法:sbr/im
研究内容:路径损耗模型、接收功率、根均方 (rms) 延迟扩散、莱斯 k 因子和到达角度 (aoa)
全向路径损失模型由 ci 封闭自由空间参考距离模型和 α-β-伽玛模型组成。路径损耗指数 (ples) 在 los 情景中
为 1.50–1.74, 在 nlos 情景中为 2.18–2.20。参考距离为 1 米的 ci 模型在隧道场景中更精确稳定。rms 延迟扩
散 2.77 ns - 18.76 ns,泊松分布- los , 高斯分布-nlos ;莱斯 k 因子-正态分布。
以往研究:
METIS [8] 、 NYU WILESS [1, 5, 9,
10]、MIWEBA [11] 和 MMMAGIC [12]等研究项目
针对室内外多种场景发展了 5g 毫米波通道模型。
实验室分析 28 ghz 和 82 ghz 的毫米波传播特性
[13].
在 55–65 ghz 下针对不同天线位置和天线模式进
行车辆信道测量 [14]。
进行了 3Ghz 以上多种无 线信道环 境探测活 动 。
5.3 GHz [15], 10 GHz [16], 11 GHz [17], 15 GHz
[18], 28GHz [5, 13, 18–21], 32 GHz [22], 38
GHz and 73 GHz [1, 5, 23–26], 60 GHz and 70
GHz [16, 27–30], 83.5GHz [31], and 110GHz
[32].
缺陷:测量设备成本高,观测点数有限
SBR/IM 方法可以扩展数据集,研究 EHF 波段的传
播特性,捕获时变无线信道的多径分量并通过模拟信道
与真实测量信道模型比较证明提出的信道模型的精确性。
本文证实在相同隧道环境和距离范围所有测量路径
中估计结果与测量结果的一致性。不足:有的场景和带
宽未测。
1.分析了 6ghz 在隧道环境中的传播特性(之前没
详细研究)。2.基于闭环 (ci) 自由空间参考距离模型
和 ABG 模型, 表征全向路径损失模型,给出了所有场
景的测量结果模拟结果的路径损耗模型综合参数表 ,。
3. 利用测量数据,隧道场景中 rms 延迟分布参数分析。
4.接收功率参数、莱斯 k 因子和到达角度 (aoa) 的累
积分布函数 (cdf) 的不同分布模型。5.减法聚类算法分
析一些重要的到达角度。
2 测量设置和环境
2.1.
设置:
发 射 频 率
6GHZ,射
频 带 宽
100MHZ
, 信 号 多
载 频 信 号
有 效 子 载
波 2048,
天 线 全 向
天 线 , 传
输 功 率

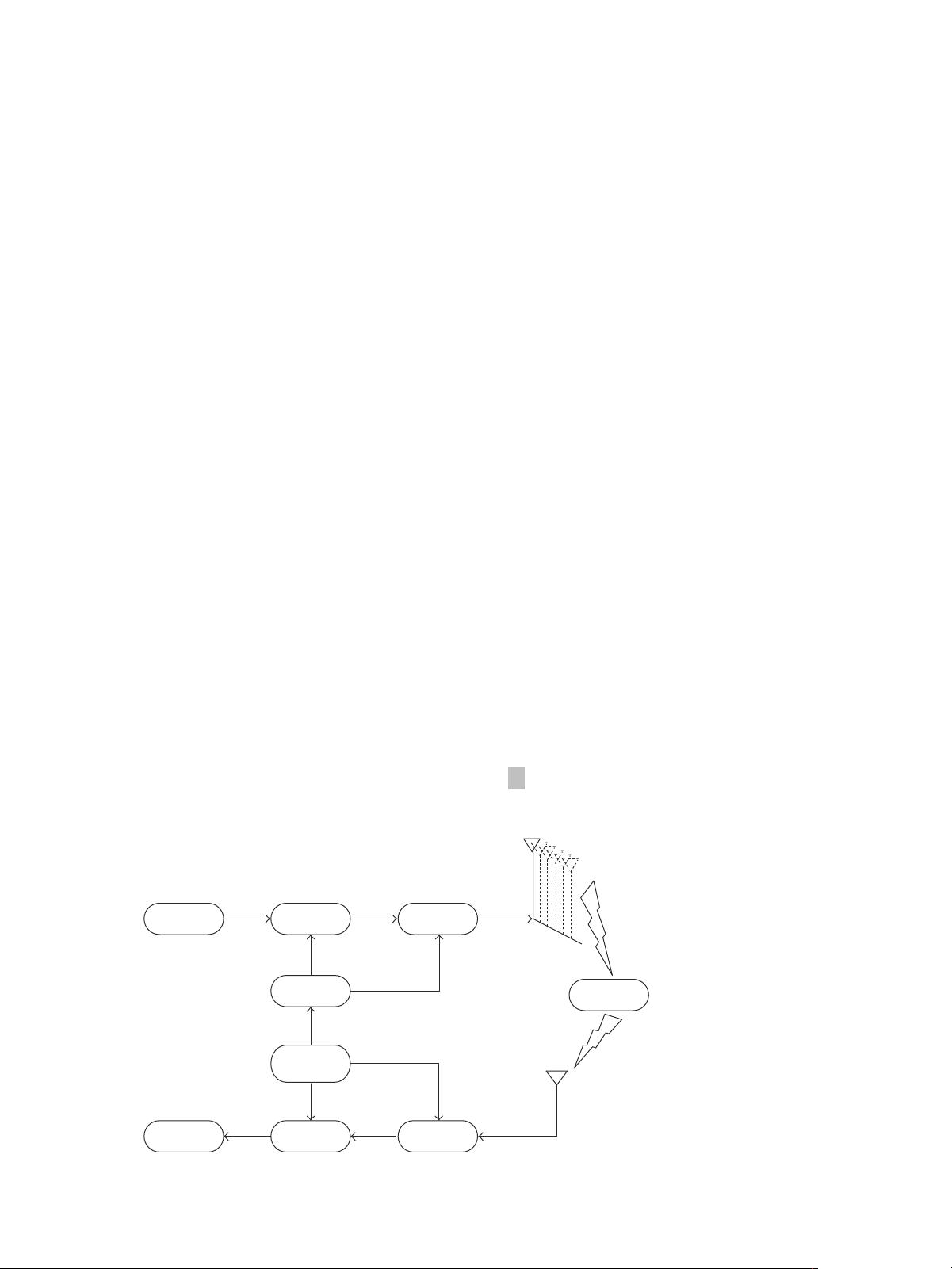

Figure 1
Signal source
D/A
conversion
Optical @ber
remote
Reference
clock
PCIE IF RF
Channel
Storage
A/D
conversion
Down
conversion
Up
conversion

International Journal of Antennas and Propagation 2
10dbm,发射接受增益 10dbm,高度 1.8m/1.6m,
时钟同步。
Table 1: Channel sounding system parameters used at 6 GHz.
Parameters Value
Carrier frequency 6 GHz
RF bandwidth 100 MHz
Excitation sequence Multicarrier signal
Subcarrier number 2560
Eective subcarrier number
2048
TX/RX antenna Omnidirectional/omnidirectional
Transmission power 10 dBm
TX/RX antenna gains 20 dBi/20 dBi
TX/RX antenna height 1.8 m/1.6 m
TX-RX synchronization Supported
2.2.
环境:
北交大隧道两个场景两次测量。
场景
Los1 Los2 Nlos Los3
收发距离 直 线 A-B
19m
C-
D11m
A-B-C-
D30m
A-
B8m
采样距离
1m 1m 1m 0.5m
采样点数
20 12 31 17
在每个测量位置,共 8 个等 45°间隔测量点组成圆
轨。在 1 号隧道和 2 号隧道方案中,圆形轨道的半径距
离 3λ 和 2λ。
2.3.
射线追踪模拟
SBR/IM 可以追踪三角射线管。如果接收机位于射线
管内,射线管在 rx 位置确定接收场和等效源 ( 图像 ) 。
使用软件 Wireless InSite。 对于每个射线,光线跟踪
器最多可跟踪 6 个反射、2 个穿透和 1 个衍射。材料特
性与频率有关,基于不同带宽下的材料特性的 6ghz 频
带,文章对介电常数和电导率的进行了估计 [36-39]。
假定建筑物为混凝土 εr = 6 94 and σ = 0 73S/m,每
个模拟的 rx 点, 基于复振幅和时延模拟射线组成一个
离散等效基带信道冲激响应。第 3 节还进行了光线追踪
仿真。
3.信道模型统计分析
3.1.路径损耗模型

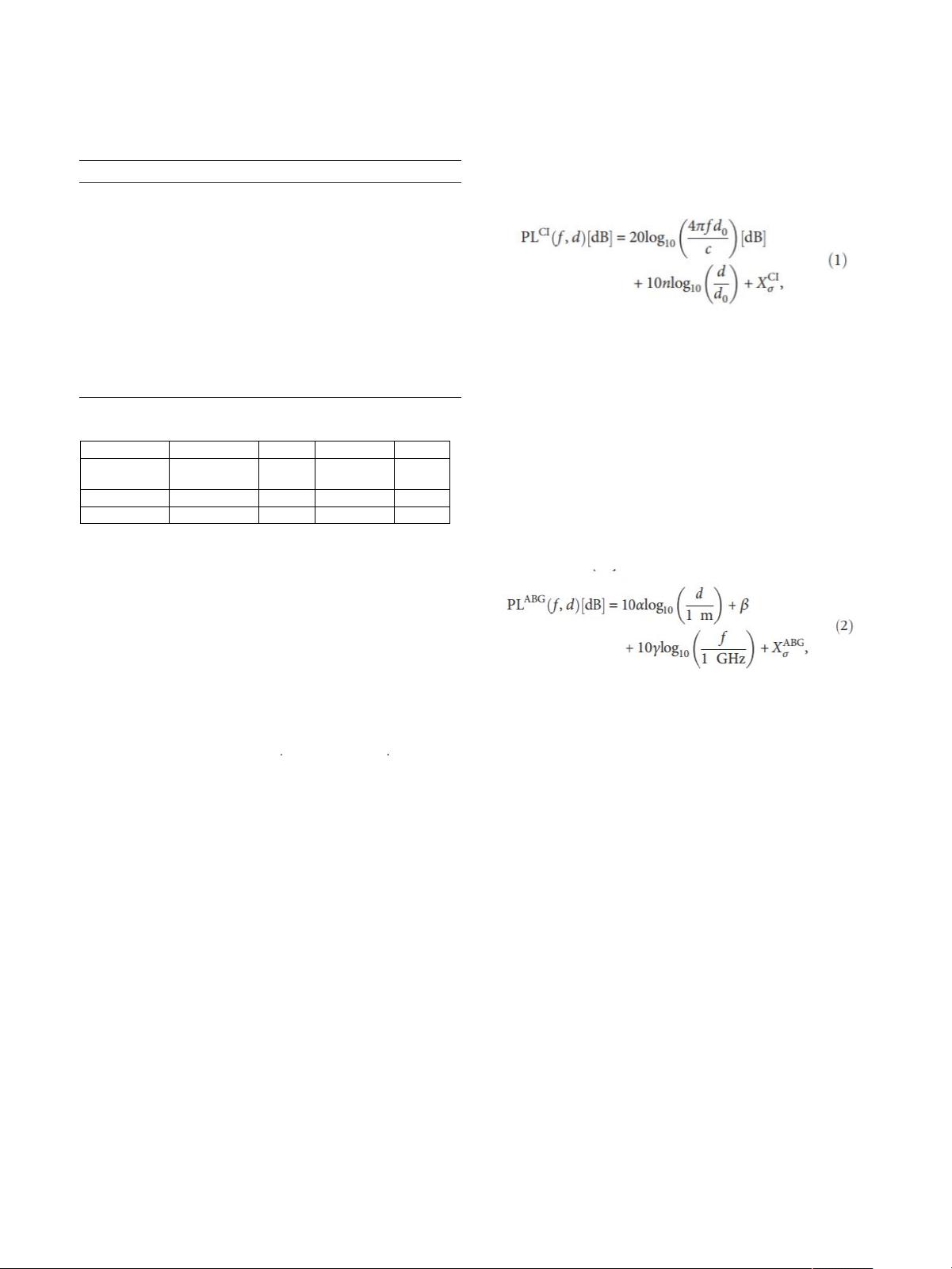

本文用两种闭环 (CI) 自由空间参考距离模型和 ABG
模型表征全向路径损耗模型。
CI 模型:
d0 自由空间参考距离,
f 载波频率 ghz,
c 光速
n 表示路径损耗指数 (ple),
d 是发射机和接收机之间的距离
X 是零均值高斯随机变量标准差(阴影效应)
最小均方误差 (MMSE)计算路径损耗指数和标准差
n = 1 相当于平面波, n = 2 相当于自由空间路径损耗,
n = 4 相当于天线很低导致第一菲涅耳区域被阻塞
[15]。
ABG 模型:
它表示基于频率和距离的路径损耗(db);α 和 γ 分
别是与距离和频率相关的系数;β 是优化偏移值;X 是零
均值高斯随机变量标准差, 来自 MMSE 封闭式最佳化。
当单频时, ABG 模型等效于 3GPP (FI) 模型, 其中 γ 设置
为 0 或 2 [5,23]。

International Journal of Antennas and Propagation 3

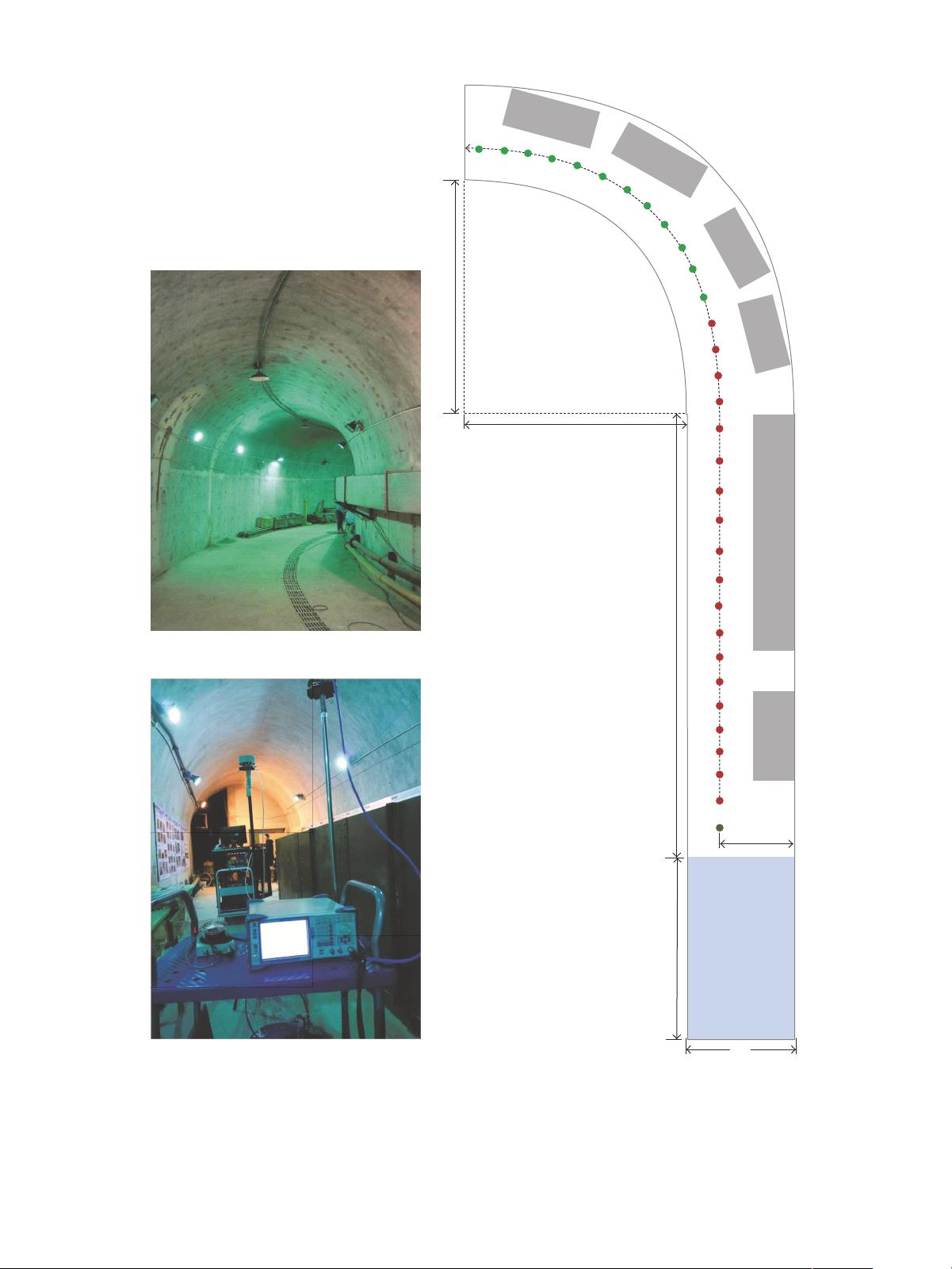

Figure 2: Continued.
(a)
b( )
m8
BTX2
C
m2.
5
TX1
Concrete
slab
7.5
m
4 m
A
17
m
8
m
D
C
o
n
c
r
e
t
e
c
h
u
n
k
4
C
o
n
c
r
e
t
e
c
h
u
n
k
3
P
l
a
s
t
i
c
b
l
o
c
k
s
W
o
o
d
b
l
o
c
k
s
C
o
n
c
r
e
t
e
c
h
u
n
k
2
C
o
n
c
r
e
t
e
c
h
u
n
k
1
(c)
