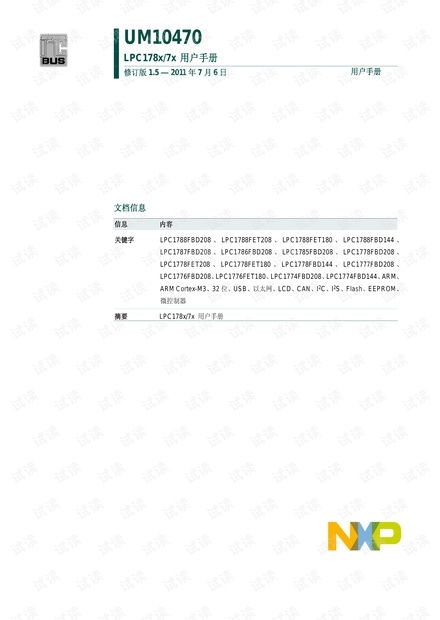

用户手册
UM10470
LPC178x/7x 用户手册
修订版 1.5 — 2011 年 7 月 6 日
文档信息
信息 内容
关键字 LPC1788FBD208 、 LPC1788FET208 、 LPC1788FET180 、 LPC1788FBD144 、
LPC1787FBD208 、 LPC1786FBD208 、 LPC1785FBD208 、 LPC1778FBD208 、
LPC1778FET208 、 LPC1778FET180 、 LPC1778FBD144 、 LPC1777FBD208 、
LPC1776FBD208、LPC1776FET180、LPC1774FBD208、LPC1774FBD144、ARM、
ARM Cortex-M3、32 位、USB、以太网、LCD、CAN、I
2
C、I
2
S、Flash、EEPROM、
微控制器
摘要 LPC178x/7x 用户手册

UM10470
NXP Semiconductors
LPC178x/7x 用户手册
修订历史
版本
日期
说明
1.5
20110706
增加了 Power Boost 功能的描述,以及其它一些小的更新和改正。
1.4
20110610
发布官方版 LPC178x/7x 用户手册。增加了事件监控器/记录器。一些小的更新和改正。
1.3
20110307
更换了缺失的图 10。一些小的更新和改正。
1.2
20110225
去除了反映产品初始发布的 SPIFI。一些小的更新和改正。
1.1
20110125
一些小的更新和改正。
1.0
20101022
首次发布 LPC178x/7x 用户手册。
This translated version is for reference only, and the English version shall prevail in case of any discrepancy
between the translated and English versions.
版权所有 2012 恩智浦有限公司 未经许可,禁止转载
联络信息
更多信息请访问:http://www.nxp.com
销售办事处地址请发邮件至:salesaddresses@nxp.com

UM10470
用户手册
All information provided in this document is subject to legal
disclaimers.
修订版 1.5 — 2011 年 7 月 6 日
© NXP B.V. 2011. All rights reserved.
3 of 1030
UM10470
用户手册
修订版 1.5 — 2011 年 7 月 6 日
第1章: 概述
1.1 简介
LPC178x/177x 是基于 ARM Cortex-M3 的微控制器,用于处理要求高集成度和低功耗的嵌
入式应用。
Cortex-M3 是下一代内核,在相同的时钟速率下能提供比 ARM7 更高的性能,并提供了系
统增强型特性,如现代化调试特性和支持更高级别的块集成。Cortex-M3 CPU 具有 3 级流
水线和哈佛结构,带独立的本地指令总线与数据总线,以及用于外设的性能略低的第三条
总线。Cortex-M3 CPU 还包括一个支持随机跳转的内部预取单元。LPC178x/177x 增加了
一个专用的 Flash 加速器,使 Flash 中代码执行达到最佳性能。LPC178x/177x 在最差的商
用条件下的操作频率可以高达 120MHz。
LPC178x/177x 的外设组件包括高达 512kB 的 Flash 存储器、高达 96kB 的数据存储器、
4kB 的 EEPROM 存储器、一个用于 SDRAM 和静态存储器存取的外部存储器控制器、一个
LCD 面板控制器、一个以太网 MAC、一个通用 DMA 控制器、一个 USB 设备/主机/OTG
接口、5 个 UART、3 个 SSP 控制器、3 个 I
2
C 接口、一个 I
2
S 串行音频接口、一个双通道
CAN 接口、一个 SD 卡接口、一个 8 通道 12 位 ADC、一个 10 位 ADC、一个电机控制 PWM、
一个正交编码器接口、4 个通用定时器、一个 6 输出的通用 PWM、一个带独立电池电源和
事件监控器/记录器的超低功耗 RTC、一个窗口式看门狗定时器、一个 CRC 计算引擎、多
达 165 个通用 I/O 管脚,等等。LPC178x/177x 的管脚引出线可与 LPC24xx 和 LPC23xx
保持管脚功能兼容。

UM10470
用户手册
All information provided in this document is subject to legal
disclaimers.
修订版 1.5 — 2011 年 7 月 6 日
UM10470
NXP Semiconductors
© NXP B.V. 2011. All rights reserved.
4 of 1030
第 1 章:介绍信息
1.2 特性
具体型号的详细特性,见 1.4 节。
• 与 LPC23xx 和 24xx 系列器件可进行功能替换。
• ARM Cortex-M3处理器,可在高至 120MHz的频率下运行。Cortex-M3执行 Thumb®-2
指令集,以实现最佳操作与代码长度,包含硬件除法、单周期乘法,以及位字段操作
等。同时还包括一个支持 8 个区的存储器保护单元(MPU)。
• ARM Cortex-M3 内置了可嵌套向量中断控制器(NVIC)。
• 具有高达 512kB 的片上 Flash 程序存储器,具有在系统编程(ISP)和在应用编程(IAP)
功能。把增强型的 Flash 存储加速器和 Flash 存储器在 CPU 本地代码/数据总线上的
位置进行结合,则 Flash 可提供高性能的代码。
• 高达 96kB 的片上 SRAM,包括:
– 64kB SRAM 可供高性能 CPU 通过本地代码/数据总线访问。
– 2 个 16kB SRAM 模块,带独立访问路径,可进行更高吞量的操作。
这些 SRAM 模块可用于以太网、USB、LCD 以及 DMA 存储器,以及通用指令
和数据存储。
– 4kB 片上 EEPROM。
• 外部存储器控制器,支持异步静态存储器件,如 RAM、ROM 和最多 64MB 的 Flash,
以及像单数据速率 SDRAM 这种动态存储器。
• AHB 多层矩阵上具有 8 通道的通用 DMA 控制器(GPDMA),它可结合 SSP、I
2
S、
UART、SD/MMC、CRC 引擎、模数与数模转换器外设、定时器匹配信号和 GPIO 使
用,并可用于存储器到存储器的传输。
• 多层 AHB 矩阵内部连接,为每个 AHB 主机提供独立的总线。
AHB 主机包括 CPU、通用 DMA 控制器、以太网 MAC、LCD 控制器,以及 USB 接
口。这个内部连接特性提供无仲裁延迟的通信,除非 2 个主机尝试同时访问同一个从
机。
• 分离的 APB 总线使 CPU 与 DMA 之间减少了延迟,获得更高的吞吐量。如果 APB 不
忙,则单级写入缓存使 CPU 能够连续工作,而无需等待 APB 写操作完成。
• LCD 控制器,同时支持超扭曲向列(STN)与薄膜晶体管(TFT)液晶显示屏。
– 专用的 DMA 控制器。
– 可选显示分辨率(最高 1024 × 768 像素)。
– 支持高达 24 位真彩色模式。
• 串行接口:

UM10470
用户手册
All information provided in this document is subject to legal
disclaimers.
修订版 1.5 — 2011 年 7 月 6 日
UM10470
NXP Semiconductors
© NXP B.V. 2011. All rights reserved.
5 of 1030
第 1 章:介绍信息
– 以太网 MAC 带 MII/RMII 接口与专用的 DMA 控制器。
– USB 2.0 全速从机/主机/OTG 控制器,带有用于从机与主机功能的片上 PHY 和
一个专用 DMA 控制器。
– 5 个 UART,带小数波特率发生功能、内部 FIFO、IrDA、DMA 支持,以及
RS-485/EIA-485 支持。UART1 还有全套的调制解调器握手信号。UART4 包含
一个同步模式和一个支持 ISO 7816-3 的智能卡模式。144 管脚封装的器件提供 4
个 UART。
– 3 个 SSP 控制器,带有 FIFO,可按多种协议进行通信。SSP 接口可以与 GPDMA
控制器一起使用。
– 3 个增强型 I
2
C 总线接口,其中 1 个具有开漏输出功能,支持整个 I
2
C 规范和数
据速率为 1MBit/s 的快速模式;另外 2 个具有标准的端口管脚。增强型特性包括
多地址识别功能与监控模式。
– 双通道 CAN 控制器。
– 用于数字音频输入或输出的 I
2
S(IC 之间音频)接口,带有小数速率控制功能。
I
2
S 接口可以与 GPDMA 一起使用。I
2
S 接口支持 3 线的数据传输与接收,或 4
线的联合式传输与接收连接,以及主时钟输出。
• 其它外设:
– SD 卡接口,同时支持 MMC 卡。
– 通用 I/O(GPIO)管脚,带可配置的上拉/下拉电阻、开漏模式,以及转发器模
式。所有 GPIO 位于 AHB 总线上,以进行快速访问,并支持 Cortex-M3 位带宽
(bit-banding)。通过通用 DMA 控制器就可以访问 GPIO。端口 0 和 2 的任何管
脚均可生成中断。208 管脚封装上有 165 个 GPIO;180 管脚封装上有 141 个
GPIO;144 管脚封装上有 109 个 GPIO。
– 12 位模数转换器(ADC),可在 8 只管脚之间实现多路输入,转换速率高达 400kHz,
并具有多个结果寄存器。12 位 ADC 可以与 GPDMA 控制器一起使用。
– 10 位数模转换器(DAC),具有专门的转换定时器,并支持 DMA 操作。
– 4 个通用定时器/计数器,共有 8 个捕获输入和 10 个比较输出。每个定时器模块
都具有一个外部计数输入。可以选择特定的定时器事件来生成 DMA 请求。
– 1 个电机控制 PWM,支持三相电机控制。
– 正交编码器接口,可监控一个外接的正交编码器。
– 2 个标准的 PWM/定时器模块,带外部计数输入。
