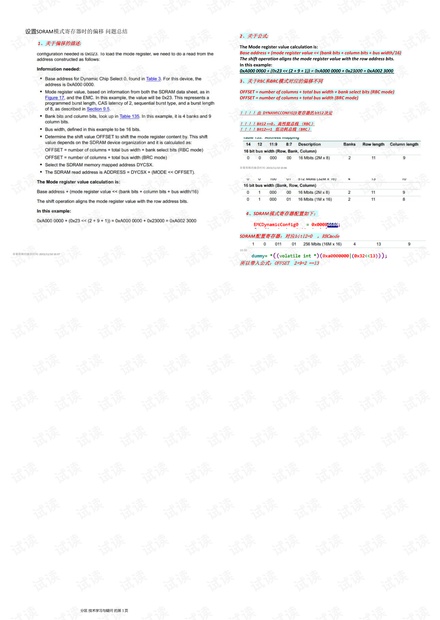

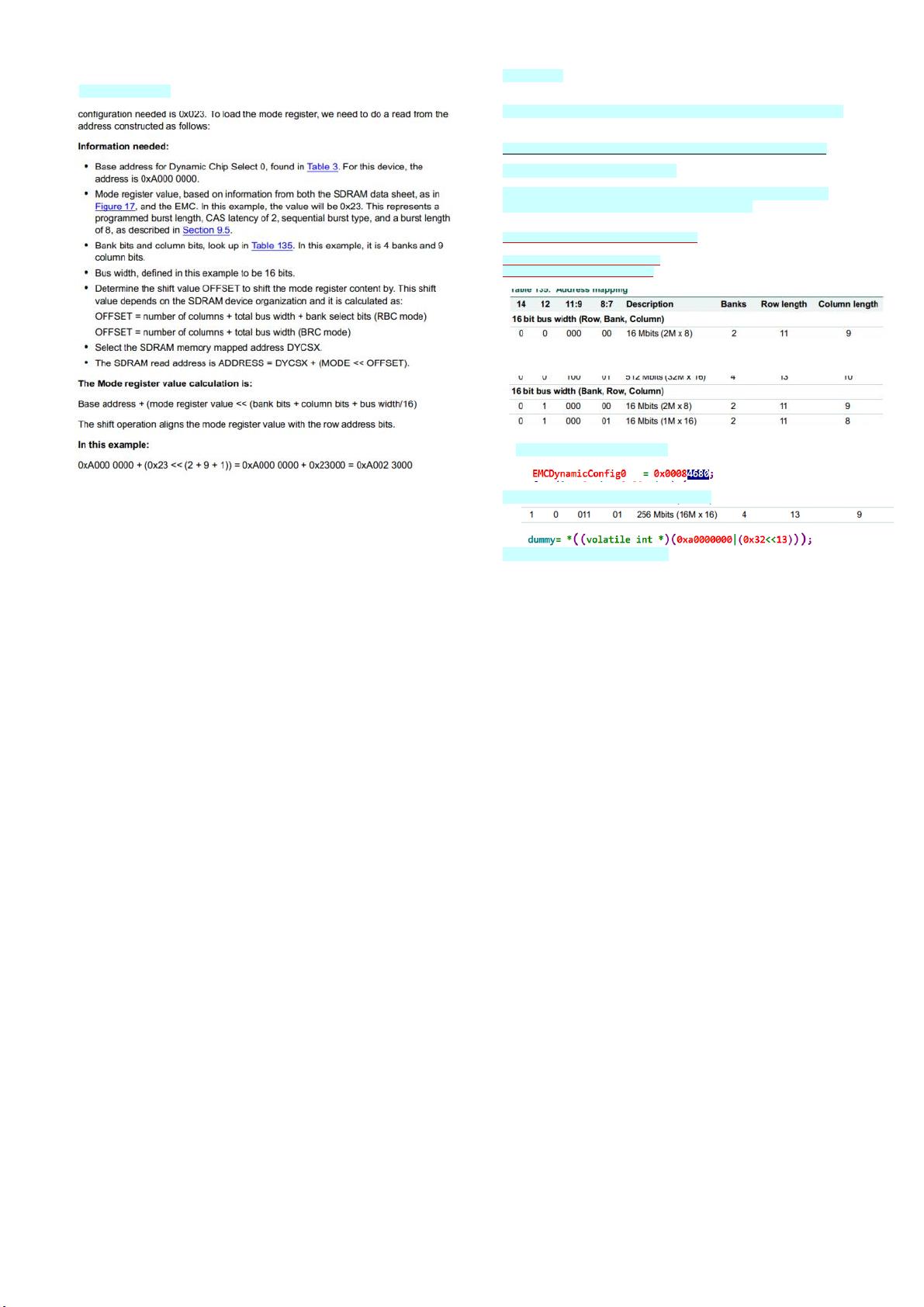

屏幕剪辑的捕获时间: 2015/11/10 10:37
2
、关于公式
:
The Mode register value calculation is:
Base address + (mode register value << (bank bits + column bits + bus width/16)
The shift operation aligns the mode register value with the row address bits.
In this example:
0xA000 0000 + (0x23 << (2 + 9 + 1)) = 0xA000 0000 + 0x23000 = 0xA002 3000
1
、关于偏移的描述
:
3
、关于
RBC
和
BRC
模式对应的偏移不同
OFFSET = number of columns + total bus width + bank select bits (RBC mode)
OFFSET = number of columns + total bus width (BRC mode)
！！！！由
DYNAMICCONFIG[0
寄存器的
bit12
决定
！！！！
Bit12 ==0
，高性能总线 （
RBC
）
！！！！
Bit12==1
低功耗总线（
BRC
）
屏幕剪辑的捕获时间: 2015/11/10 10:46
SDRAM
配置寄存器：对应bit12=0 ，RBCmode
10:30
所以带入公式：OFFSET 2+9+2 ==13
4
、
SDRAM
模式寄存器配置如下：
设置
SDRAM模式寄存器时的偏移 问题总结
