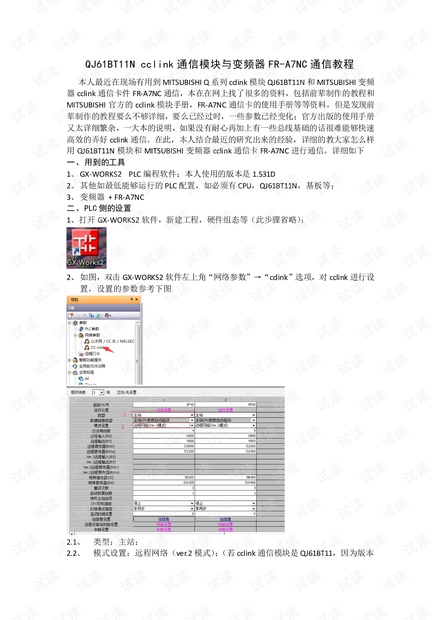

QJ61BT11N cclink 通信模块与变频器 FR-A7NC 通信教程
本人最近在现场有用到 MITSUBISHI Q 系列 cclink 模块 QJ61BT11N 和 MITSUBISHI 变频
器 cclink 通信卡件 FR-A7NC 通信，本在在网上找了很多的资料，包括前辈制作的教程和
MITSUBISHI 官方的 cclink 模块手册，FR-A7NC 通信卡的使用手册等等资料，但是发现前
辈制作的教程要么不够详细，要么已经过时，一些参数已经变化；官方出版的使用手册
又太详细繁杂，一大本的说明，如果没有耐心再加上有一些总线基础的话很难能够快速
高效的弄好 cclink 通信。在此，本人结合最近的研究出来的经验，详细的教大家怎么样
用 QJ61BT11N 模块和 MITSUBISHI 变频器 cclink 通信卡 FR-A7NC 进行通信。详细如下
一、用到的工具
1、 GX-WORKS2 PLC 编程软件；本人使用的版本是 1.531D
2、 其他如最低能够运行的 PLC 配置，如必须有 CPU，QJ61BT11N，基板等；
3、 变频器 + FR-A7NC
二、PLC 侧的设置
1、打开 GX-WORKS2 软件，新建工程，硬件组态等（此步骤省略）；

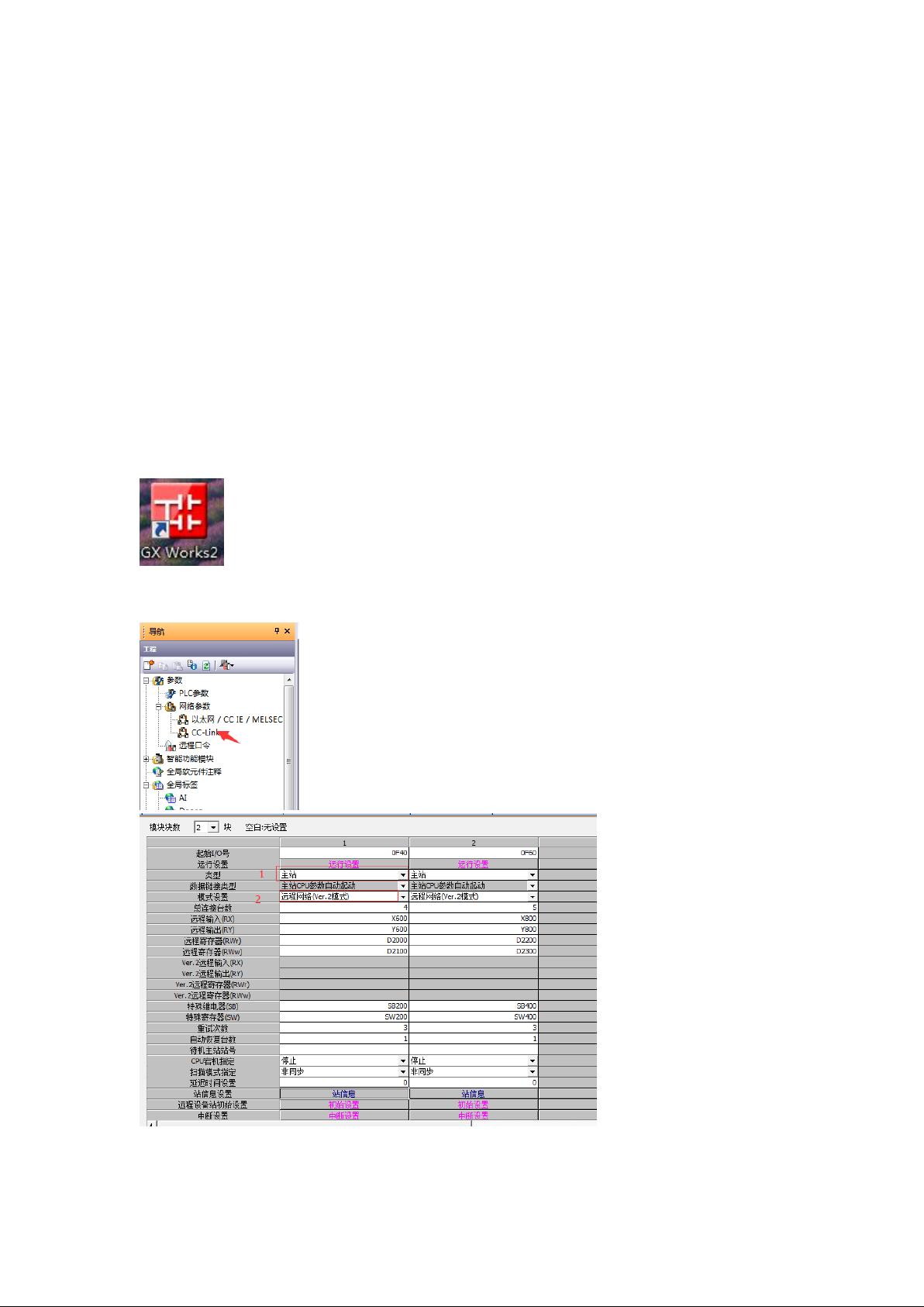

2、 如图，双击 GX-WORKS2 软件左上角“网络参数”→“cclink”选 项，对 cclink 进行设
置，设置的参数参考下图
2.1、 类型：主站；
2.2、 模式设置：远程网络（ver.2 模式）；（若 cclink 通信模块是 QJ61BT11，因为版本
