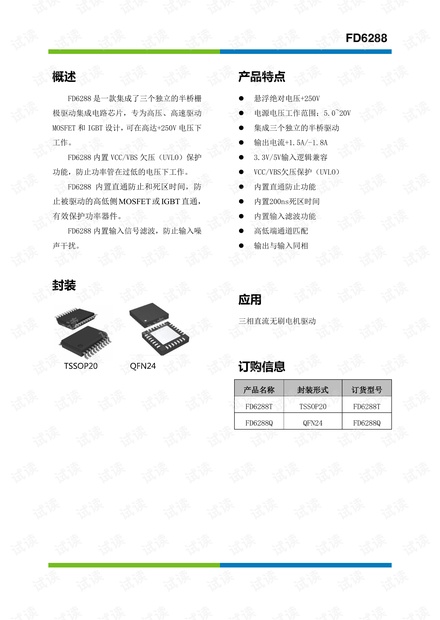

FD6288

概述

FD6288 是一款集成了三个独立的半桥栅

极驱动集成电路芯片，专为高压、高速驱动

MOSFET 和 IGBT 设计，可在高达+250V 电压下

工作。

FD6288 内置 VCC/VBS 欠压（UVLO）保护

功能，防止功率管在过低的电压下工作。

FD6288 内置直通防止和死区时间，防

止被驱动的高低侧 MOSFET 或 IGBT 直通，

有效保护功率器件。

FD6288 内置输入信号滤波，防止输入噪

声干扰。

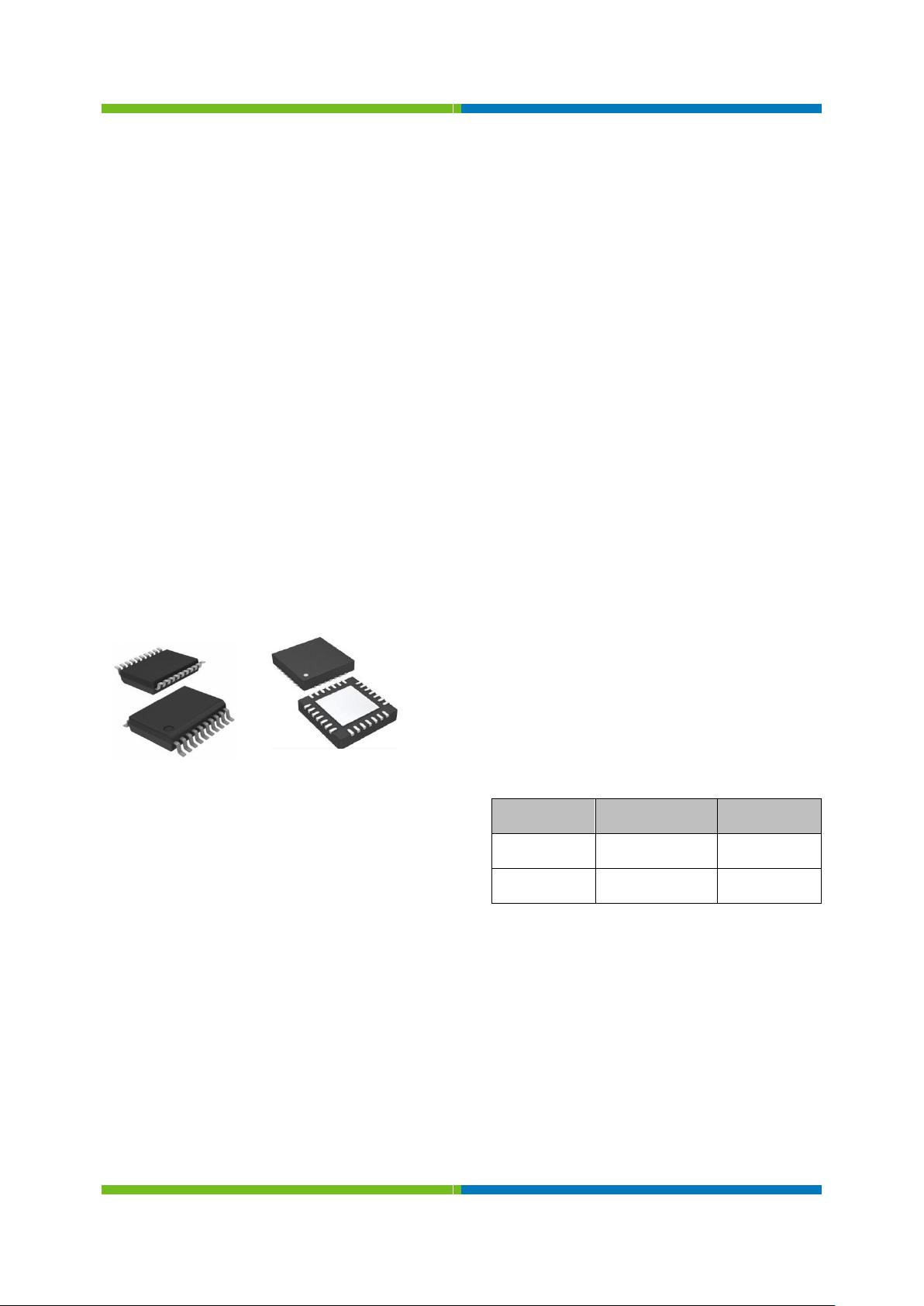

封装

TSSOP20 QFN24

产品特点

 悬浮绝对电压+250V

 电源电压工作范围：5.0~20V

 集成三个独立的半桥驱动

 输出电流+1.5A/-1.8A

 3.3V/5V输入逻辑兼容

 VCC/VBS欠压保护（UVLO）

 内置直通防止功能

 内置200ns死区时间

 内置输入滤波功能

 高低端通道匹配

 输出与输入同相

应用

三相直流无刷电机驱动

订购信息

产品名称封装形式订货型号

FD6288T TSSOP20 FD6288T

FD6288Q QFN24 FD6288Q

FD6288

REV_Preliminary 3

1.绝对最大额定值（除非特殊说明，所有管脚均以 COM 作为参考点）

电压超过绝对最大额定值，可能会损坏芯片。芯片长久地工作在推荐的工作条件之上，可能会影响

其可靠性。不建议芯片在推荐的工作条件之上长期工作。

参数符号范围单位

高侧浮动绝对电压

1,2,3

-0.3～275

高侧浮动偏移电压

1,2,3

B1,2,3

-25～V

B1,2,3

+0.3

高侧输出电压

1,2,3

S1,2,3

-0.3～V

B1,2,3

+0.3

低侧供电电压

-0.3～25

低侧输出电压

1,2,3

-0.3～V

+0.3

逻辑输入电压（HIN, LIN）

-0.3～V

+0.3

偏移电压压摆率范围

/dt

≤50

V/ns

功率耗散@T

≤25C

TSSOP20 P

≤1.25

QFN24 P

≤3.0

结对环境的热阻

TSSOP-20 R

thJA

≤100

C/W

QFN24 R

thJA

≤42

C/W

结温范围

≤150

C

储存温度范围

stg

-55～150

C

注意：在任何情况下，不要超过 P

。

2. 推荐工作条件（所有电压均以 COM 为参考点）

建议不超过推荐的工作条件，或将绝对最大额定值设计为工作条件。

参数符号最小值最大值单位

高侧浮动绝对电压

1,2,3

+5.0 V

1,2,3

+20 V

静态高侧浮动偏移电压

1,2,3

COM-2(注 1)

250 V

动态高侧浮动偏移电压

1,2,3

-50(注 2)

250 V

高侧输出电压

1,2,3

低侧供电电压

5.0 20 V

低侧输出电压

1,2,3

0 V

逻辑输入电压（HIN, LIN）

0 V

环境温度

-40 125 C

注 1：V

S1,2,3

为（COM-2V）到 250V 时，HO 正常工作。V

S1,2,3

为（COM-2V）到（COM-V

）时，HO

逻辑状态保持。

注 2：V

S1,2,3

为（COM-50V），宽 50ns 的瞬态负电压时，HO 正常工作。

FD6288

REV_Preliminary 4

3. 静态电气参数（除非特别注明，否则 T

=25C，V

BS1,2,3

=15V，V

=COM）

参数符号测试条件最小值典型值最大值单位

高电平输入阈值电压

2.7 -- -- V

低电平输入阈值电压

-- -- 0.8 V

欠压保护跳闸电压

CCUV+

4.2 4.6 5.0 V

欠压保护复位电压

CCUV-

3.9 4.3 4.7 V

欠压保护迟滞电压

CCUVH

0.2 0.3 -- V

欠压保护跳闸电压

BSUV+

4.2 4.6 5.0 V

欠压保护复位电压

BSUV-

3.9 4.3 4.7 V

欠压保护迟滞电压

BSUVH

0.2 0.3 -- V

悬浮电源漏电流

1,2,3

=250V -- 0.1 5.0 μA

静态电流

QBS

=0V 或 5V

-- 180 270 μA

动态电流

PBS

HIN

1,2,3

=20kHz -- 180 270 μA

静态电流

QCC

=0V 或 5V

-- 330 500 uA

动态电流

PCC

LIN

1,2,3

=20kHz -- 330 500 uA

LIN 高电平输入偏置电流

LIN+

LIN

=5V -- 25 40 μA

LIN 低电平输入偏置电流

LIN-

LIN

=0V -- -- 1 μA

HIN 高电平输入偏置电流

HIN+

HIN

=5V -- 25 40 μA

HIN 低电平输入偏置电流

HIN-

HIN

=0V -- -- 1 μA

输入下拉电阻

140 200 260

KΩ

高电平输出电压

=100mA -- 0.6 0.9 V

低电平输出电压

=100mA -- 0.3 0.45 V

高电平输出短路脉冲电流

=0V，V

=5V，PWD≤10μs

1.1 1.5 1.9 A

低电平输出短路脉冲电流

=15V，V

=0V，PWD≤10μs

1.3 1.8 2.3 A

静态负压

-- -6.0 -- V

4. 动态电气参数（除非特别注明，否则 T

=25C，V

BS1,2,3

=15V，V

=COM）

参数符号测试条件最小值典型值最大值单位

输出上升沿传输时间

-- 300 450 ns

输出下降沿传输时间

off

-- 100 160 ns

输出上升时间

=1000pF -- 12 25 ns

输出下降时间

=1000pF -- 12 25 ns

高低侧延时匹配

MT -- -- 30 ns

死区时间

DT 100 200 300 ns

剩余11页未读，继续阅读
