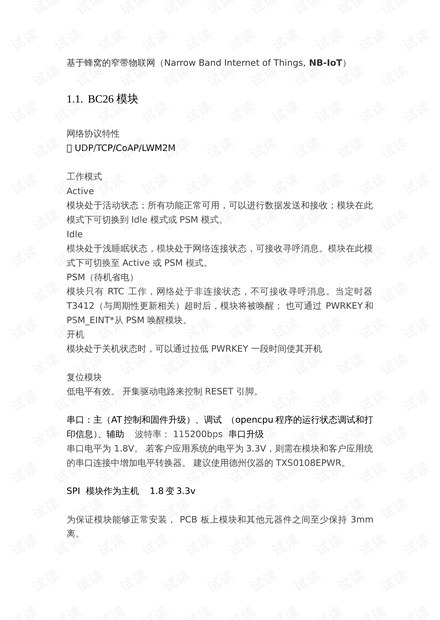

基于蜂窝的窄带物联网（Narrow Band Internet of Things, NB-IoT）
1.1. BC26 模块
网络协议特性
UDP/TCP/CoAP/LWM2M
工作模式
Active
模块处于活动状态；所有功能正常可用，可以进行数据发送和接收；模块在此
模式下可切换到 Idle 模式或 PSM 模式。
Idle
模块处于浅睡眠状态，模块处于网络连接状态，可接收寻呼消息。模块在此模
式下可切换至 Active 或 PSM 模式。
PSM（待机省电）
模块只有 RTC 工作，网络处于非连接状态，不可接收寻呼消息。当定时器
T3412（与周期性更新相关）超时后，模块将被唤醒； 也可通过 PWRKEY 和
PSM_EINT*从 PSM 唤醒模块。
开机
模块处于关机状态时，可以通过拉低 PWRKEY 一段时间使其开机
复位模块
低电平有效。 开集驱动电路来控制 RESET 引脚。
串口：主（AT 控制和固件升级）、调试 （opencpu 程序的运行状态调试和打
印信息）、辅助 波特率： 115200bps 串口升级
串口电平为 1.8V。 若客户应用系统的电平为 3.3V，则需在模块和客户应用统
的串口连接中增加电平转换器。 建议使用德州仪器的 TXS0108EPWR。
SPI 模块作为主机 1.8 变 3.3v
为保证模块能够正常安装， PCB 板上模块和其他元器件之间至少保持 3mm
离。
