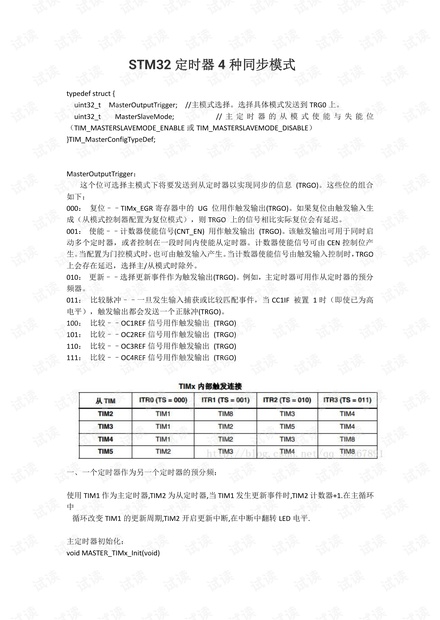

STM32 定时器 4 种同步模式
typedef struct {
uint32_t MasterOutputTrigger; //主模式选择。选择具体模式发送到 TRG0 上。
uint32_t MasterSlaveMode; // 主 定 时 器 的 从 模 式 使 能 与 失 能 位
（TIM_MASTERSLAVEMODE_ENABLE 或 TIM_MASTERSLAVEMODE_DISABLE）
}TIM_MasterConfigTypeDef;
MasterOutputTrigger：
这个位可选择主模式下将要发送到从定时器以实现同步的信息 (TRGO)。这些位的组合
如下：
000： 复位––TIMx_EGR 寄存器中的 UG 位用作触发输出(TRGO)。如果复位由触发输入生
成（从模式控制器配置为复位模式），则 TRGO 上的信号相比实际复位会有延迟。
001： 使能––计数器使能信号(CNT_EN) 用作触发输出 (TRGO)。该触发输出可用于同时启
动多个定时器，或者控制在一段时间内使能从定时器。计数器使能信号可由 CEN 控制位产
生。当配置为门控模式时，也可由触发输入产生。当计数器使能信号由触发输入控制时，TRGO
上会存在延迟，选择主/从模式时除外。
010： 更新––选择更新事件作为触发输出(TRGO)。例如，主定时器可用作从定时器的预分
频器。
011： 比较脉冲––一旦发生输入捕获或比较匹配事件，当 CC1IF 被置 1 时（即使已为高
电平），触发输出都会发送一个正脉冲(TRGO)。
100： 比较––OC1REF 信号用作触发输出 (TRGO)
101： 比较––OC2REF 信号用作触发输出 (TRGO)
110： 比较––OC3REF 信号用作触发输出 (TRGO)
111： 比较––OC4REF 信号用作触发输出 (TRGO)

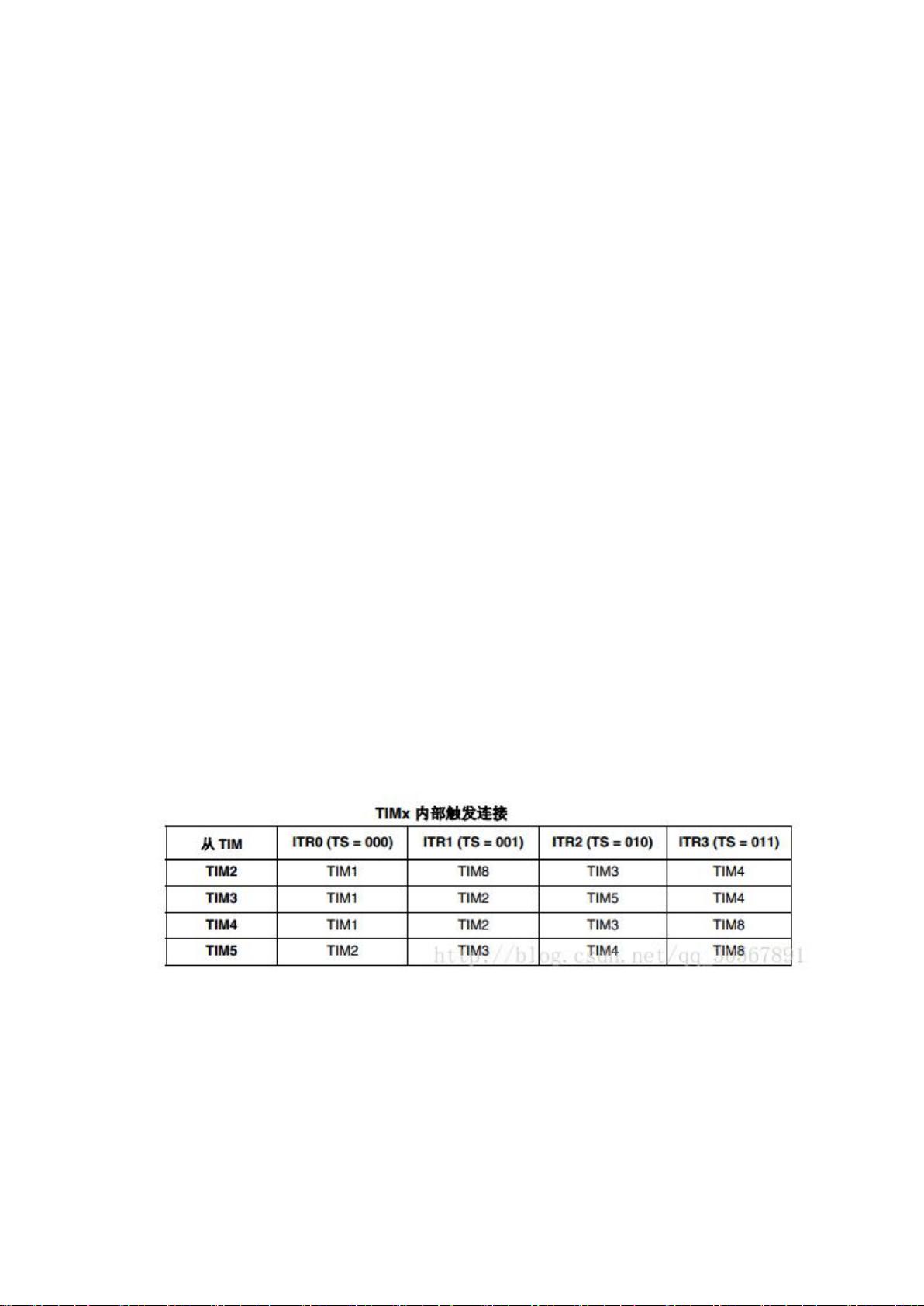

一、一个定时器作为另一个定时器的预分频：
使用 TIM1 作为主定时器,TIM2 为从定时器,当 TIM1 发生更新事件时,TIM2 计数器+1.在主循环
中
循环改变 TIM1 的更新周期,TIM2 开启更新中断,在中断中翻转 LED 电平.
主定时器初始化：
void MASTER_TIMx_Init(void)
