33.3kW
33.3kW
1 Æ2 Æ2 Æ1
Æ2Æ2
Supply
14Vto+80V-
Load
Zer -
Drift
Æ
1 Æ1
OUT
REF2
REF1
GND
+2.7Vto+18V
V+
+IN -IN
Output
PRODUCTGAIN
50V/V
100V/V INA286
200V/V INA283
500V/V INA284
1000V/V INA285
INA282
INA28x
INA282, INA283
INA284, INA285
INA286

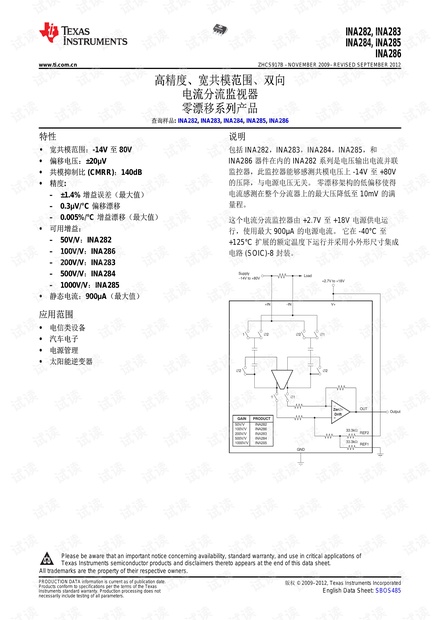

www.ti.com.cn
ZHCS917B –NOVEMBER 2009–REVISED SEPTEMBER 2012
高高精精度度、、宽宽共共模模范范围围、、双双向向
电电流流分分流流监监视视器器
零零漂漂移移系系列列产产品品
查查询询样样品品: INA282, INA283, INA284, INA285, INA286
1
特特性性
说说明明
2
• 宽宽共共模模范范围围::-14V 至至 80V
包括 INA282,INA283,INA284,INA285,和
INA286 器件在内的 INA282 系列是电压输出电流并联
• 偏偏移移电电压压::±20μV
监控器,此监控器能够感测共模电压上 -14V 至 +80V
• 共共模模抑抑制制比比 (CMRR)::140dB
的压降,与电源电压无关。 零漂移架构的低偏移使得
• 精精度度:
电流感测在整个分流器上的最大压降低至 10mV 的满
– ±1.4% 增增益益误误差差((最最大大值值))
量程。
– 0.3μV/°C 偏偏移移漂漂移移
– 0.005%/°C 增增益益漂漂移移((最最大大值值))
这个电流分流监控器由 +2.7V 至 +18V 电源供电运
• 可可用用增增益益::
行,使用最大 900μA 的电源电流。 它在 -40°C 至
– 50V/V::INA282
+125°C 扩展的额定温度下运行并采用小外形尺寸集成
– 100V/V::INA286
电路 (SOIC)-8 封装。
– 200V/V::INA283
– 500V/V::INA284
– 1000V/V::INA285
• 静静态态电电流流::900μA((最最大大值值))
应应用用范范围围
• 电电信信类类设设备备
• 汽汽车车电电子子
• 电电源源管管理理
• 太太阳阳能能逆逆变变器器
1
Please be aware that an important notice concerning availability, standard warranty, and use in critical applications of
Texas Instruments semiconductor products and disclaimers thereto appears at the end of this data sheet.
2All trademarks are the property of their respective owners.
PRODUCTION DATA information is current as of publication date.
版权 © 2009–2012, Texas Instruments Incorporated
Products conform to specifications per the terms of the Texas
Instruments standard warranty. Production processing does not English Data Sheet: SBOS485
necessarily include testing of all parameters.

INA282, INA283
INA284, INA285
INA286
ZHCS917B –NOVEMBER 2009–REVISED SEPTEMBER 2012
www.ti.com.cn
这些装置包含有限的内置 ESD 保护。
存储或装卸时,应将导线一起截短或将装置放置于导电泡棉中,以防止 MOS 门极遭受静电损伤。
封封装装/订订购购信信息息
(1)
封封装装 封封装装
产产品品 增增益益 封封装装 指指示示符符 标标记记
INA282 50V/V SOIC-8 D I282A
INA283 200V/V SOIC-8 D I283A
INA284 500V/V SOIC-8 D I284A
INA285 1000V/V SOIC-8 D I285A
INA286 100V/V SOIC-8 D I286A
(1) 要获得最新的封装和订货信息,请参阅本数据表末尾的封装选项附录,或者访问www.ti.com上的器件产品文件夹。
最最大大绝绝对对额额定定值值
(1)
在自然通风条件下的工作温度范围测得,除非另有说明。
INA282,,INA283,,
INA284,,INA285,,INA286 单单位位
电源电压 +18 V
差分电压 (V
+IN
)-(V
-IN
)
(3)
-5 至 +5 V
模拟输
入,V
+IN
,V
-IN
(2)
共模 -14 至 +80 V
Ref1,Ref2,输出 GND-0.3 至 (V+)+0.3 V
到任一引脚的输入电流 5 mA
存储温度 -65 至 +150 °C
结温 +150 °C
人体模型 (HBM) 3000 V
额定 ESD: 充电器件模型 (CDM) 1000 V
机器模型 (MM) 200 V
(1) 超过这些额定值的应力有可能造成永久损坏。 长时间处于最大绝对额定情况下会降低设备的可靠性。 这些只是应力额定值,在这些值或者
任何超过那些所标明的条件下的功能运行并未注明。
(2) V
+IN
和 V
-IN
分别为 +IN 和 -IN 引脚上的电压。
(3) 输入电压一定不能超过共模额定值。
热热性性能能信信息息
INA282AID,,INA2
83AID,,
INA284AID,,INA2
85AID,,
热热度度量量
(1)
单单位位
INA286AID
D
8
θ
JA
结到环境热阻 134.9
θ
JCtop
结至芯片外壳(顶部)热阻 72.9
θ
JB
结至电路板热阻 61.3
°C/W
ψ
JT
结至顶部的特征参数 18.9
ψ
JB
结至电路板的特征参数 54.3
θ
JCbot
结至芯片外壳(底部)热阻 无
(1) 有关传统和新的热 度量的更多信息,请参阅IC
封装热度量
应用报告, SPRA953。
2 Copyright © 2009–2012, Texas Instruments Incorporated

INA282, INA283
INA284, INA285
INA286
www.ti.com.cn
ZHCS917B –NOVEMBER 2009–REVISED SEPTEMBER 2012
电电气气特特性性
黑黑体体字字应用在额定温度范围上的限值,T
A
=-40°C 至至 +125°C。。
在 T
A
=+25°C,V+=5V,V
+IN
=12V,V
REF1
=V
REF2
=2.048V 以 GND 为基准,并且 V
SENSE
=V
+IN
-V
-IN
时得得,除非额外注明。
INA282,,INA283,,
INA284,,INA285,,INA286
参参数数 条条件件 最最小小值值 典典型型值值 最最大大值值 单单位位
输输入入
偏移电流,RTI
(1)
V
OS
V
SENSE
=0mV ±20 ±70 μV
与与温温度度间间的的关关系系 dV
OS
/dT ±0.3 ±1.5 μV/°C
电源抑制比
与电源间的关系 V
S
=+2.7V 至 +18V,V
SENSE
=0mV 3 μV/V
(PSRR)
共共模模输输入入电电流流 V
CM
-14 80 V
共共模模抑抑制制比比
共共模模抑抑制制 V
+IN
=-14V 至至 +80V,,V
SENSE
=0mV 120 140 dB
(CMRR)
每个引脚上的输入偏置电流
(2)
I
B
V
SENSE
=0mV 25 μA
输入偏移电流 I
OS
V
SENSE
=0mV 1 μA
差分输入阻抗 6 kΩ
基基准准输输入入
基准输入增益 1 V/V
基准输入电压范围
(3)
0 V
GND
+9 V
分频器精度
(4)
±0.2 ±0.5 %
基准电压抑制比 V
REF
1=V
REF
2=40mV 至 9V,V+=18V
INA282 ±25 ±75 μV/V
与与温温度度间间的的关关系系 0.055 μV/V/°C
INA283 ±13 ±30 μV/V
与与温温度度间间的的关关系系 0.040 μV/V/°C
INA284 ±6 ±25 μV/V
与与温温度度间间的的关关系系 0.015 μV/V/°C
INA285 ±4 ±10 μV/V
与与温温度度间间的的关关系系 0.010 μV/V/°C
INA286 ±17 ±45 μV/V
与与温温度度间间的的关关系系 0.040 μV/V/°C
GND+0.5V≤V
OUT
≤(V+)-0.5V;对于所有器
增增益益
(5)
件
V
REF1
=V
REF2
=(V+)/2
增益 G
INA282 V+=+5V 50 V/V
INA283 V+=+5V 200 V/V
INA284 V+=+12V 500 V/V
INA285 V+=+12V 1000 V/V
INA286 V+=+5V 100 V/V
增益误差
INA282,INA283,INA286 ±0.4 ±1.4 %
INA284,INA285 ±0.4 ±1.6 %
与与温温度度间间的的关关系系 0.0008 0.005 %/°C
输输出出
非线性误差 ±0.01 %
输出阻抗 1.5 Ω
最大电容负载 无持续振荡 1 nF
(1) RTI=以输入为基准。
(2) 请见典型特征图Figure 20。
(3) 引脚 REF1 和 REF2 上的电压平均值必须介于 V
GND
和 (V
GND
+9V) 的较小值以及 V+ 之间。
(4) 基准分频器精度指定了使用Figure 37中配置的基准分频电阻器间的匹配。
(5) 请见典型特征图Figure 25。
Copyright © 2009–2012, Texas Instruments Incorporated 3

INA282, INA283
INA284, INA285
INA286
ZHCS917B –NOVEMBER 2009–REVISED SEPTEMBER 2012
www.ti.com.cn
电电气气特特性性 (continued)
黑黑体体字字应用在额定温度范围上的限值,T
A
=-40°C 至至 +125°C。。
在 T
A
=+25°C,V+=5V,V
+IN
=12V,V
REF1
=V
REF2
=2.048V 以 GND 为基准,并且 V
SENSE
=V
+IN
-V
-IN
时得得,除非额外注明。
INA282,,INA283,,
INA284,,INA285,,INA286
参参数数 条条件件 最最小小值值 典典型型值值 最最大大值值 单单位位
电电压压输输出出
(6)
相对于 GND R
L
=10kΩ
摆摆动动至至 V+ 电电源源轨轨 V+=5V (V+)-0.17 (V+)-0.4 V
摆摆动动至至 GND GND+0.015 GND+0.04 V
频频率率响响应应
有效带宽
(7)
带宽
INA282 10 kHz
INA283 10 kHz
INA284 4 kHz
INA285 2 kHz
INA286 10 kHz
噪噪声声,,RTI
(8)
电压噪声密度 1kHz 110 nV/√Hz
电电源源
指指定定电电压压范范围围 V
S
+2.7 +18 V
静态电流 I
Q
600 900 μA
温温度度范范围围
指定范围 -40 +125 °C
(6) 请见Figure 29到Figure 31的典型特征图。
(7) 请见应用信息中的典型特征图Figure 15和
有效带宽
部分。
(8) RTI=以输入为基准。
4 Copyright © 2009–2012, Texas Instruments Incorporated

1
2
3
4
8
7
6
5
-IN
GND
REF2
NC
(1)
OUT
V+
REF1
+IN
INA282, INA283
INA284, INA285
INA286
www.ti.com.cn
ZHCS917B –NOVEMBER 2009–REVISED SEPTEMBER 2012
引引脚脚配配置置
D 封封装装
SOIC-8
((顶顶视视图图))
(1) NC:这个引脚不是内部连接的。 NC 引脚应该被保持悬空或者连接至 GND。
引引脚脚说说明明
SOIC-8
引引脚脚编编号号 名名称称 说说明明
1 -IN 连接到分流电阻器的负输入一侧。
2 GND 接地
3 REF2 基准电压连接-连接选项请见应用部分。
4 NC 这个引脚不是内部连接。 NC 引脚应该保持悬空或者连接到 GND。
5 OUT 输出电压
6 V+ 电源
7 REF1 基准电压连接-连接选项请见应用部分。
8 +IN 连接到分流电阻器的正输入一侧。
Copyright © 2009–2012, Texas Instruments Incorporated 5
