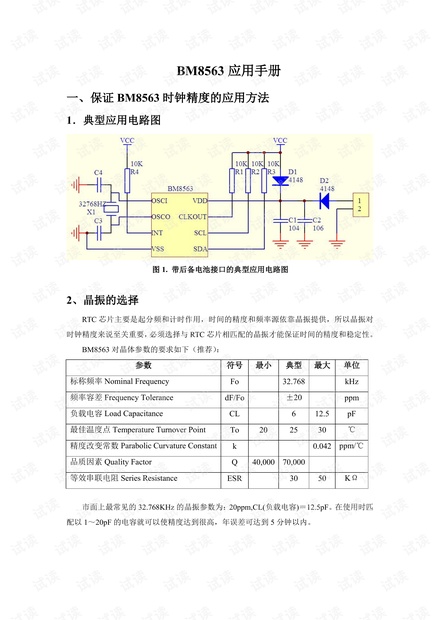

BM8563 应用手册
一、保证 BM8563 时钟精度的应用方法
1
.典型应用电路图

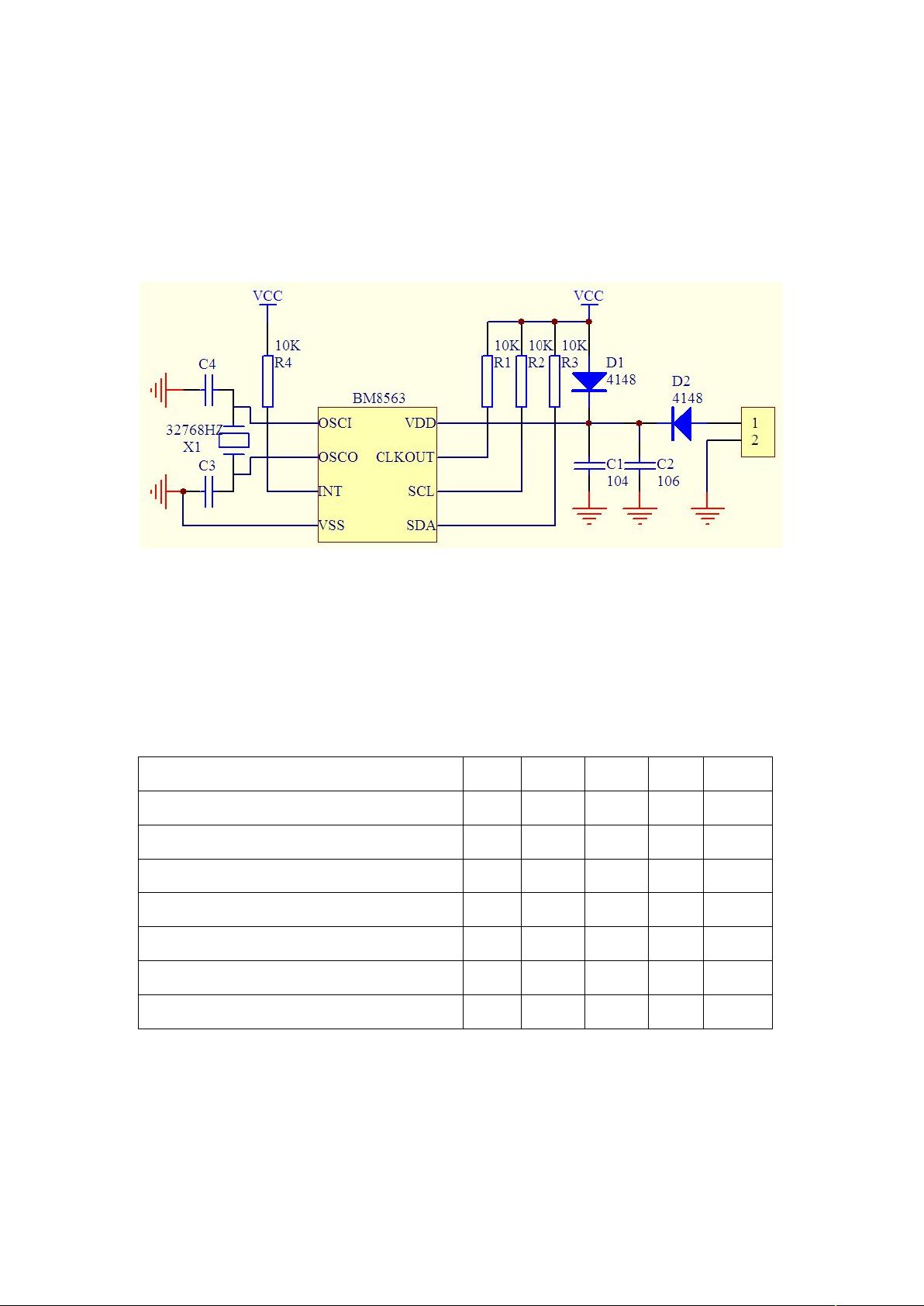

图 1. 带后备电池接口的典型应用电路图
2、晶振的选择
RTC 芯片主要是起分频和计时作用,时间的精度和频率源依靠晶振提供,所以晶振对
时钟精度来说至关重要,必须选择与 RTC 芯片相匹配的晶振才能保证时间的精度和稳定性。
BM8563 对晶体参数的要求如下(推荐):
参数
符号
最小
典型
最大
单位
标称频率
Nominal Frequency
Fo
32.768
kHz
频率容差 Frequency Tolerance
dF/Fo
±20
ppm
负载电容
Load Capacitance
CL
6
12.5
pF
最佳温度点 Temperature Turnover Point
To
20
25
30
℃
精度改变常数
Parabolic Curvature Constant
k
0.042
ppm/
℃
品质因素 Quality Factor
Q
40,000
70,000
等效串联电阻
Series Resistance
ESR
30
50
K
Ω
市面上最常见的 32.768KHz 的晶振参数为:20ppm,CL(负载电容)=12.5pF。在使用时匹
配以 1~20pF 的电容就可以使精度达到很高,年误差可达到 5 分钟以内。

关于匹配电容的选择(推荐):
1. 如使用负载电容为 6pF 的 32.768KHz 晶振,则需在 OSCI、OSCO 脚连接约 6pF 匹
配电容(理论推荐值)用以调节初始精度。
2. 如使用负载电容为 12.5pF 的 32.768KHz 晶振,则需在 OSCI、OSCO 脚连接约 19pF
匹配电容(理论推荐值)用以调节初始精度。
3. 如果 VCC 电源线上有噪声或者干扰信号发生,建议在电源线上增加电阻、电容进
行过滤。
3
、晶振布线注意事项
1)布线时,晶振的两个引脚尽量靠近 BM8563 的 OSCI 和 OSCO 脚。这样会使分布电
容和干扰减小到最低。
2)布线时,晶振附近尽量减少信号走线。在晶振相对应的 PCB 板的底层或者在 OSCI,
OSCO 之间,尽量不要有信号走线。
3)晶振引脚的焊盘和走线宽度尽量和 OSCI,OSCO 引脚宽度保持一致。
4)晶振引脚之间和 OSCI, OSCO 引脚之间不要残留电杂质。如杂质过多,可能会引起
放电造成晶振停振现象。
5)振荡器的高阻输入对于毛刺非常敏感,结果会导致时钟运行加快。最好的预防措施
是屏蔽振荡器电路,保持到 OSCI 和 OSCO 连接是绝对最小值。

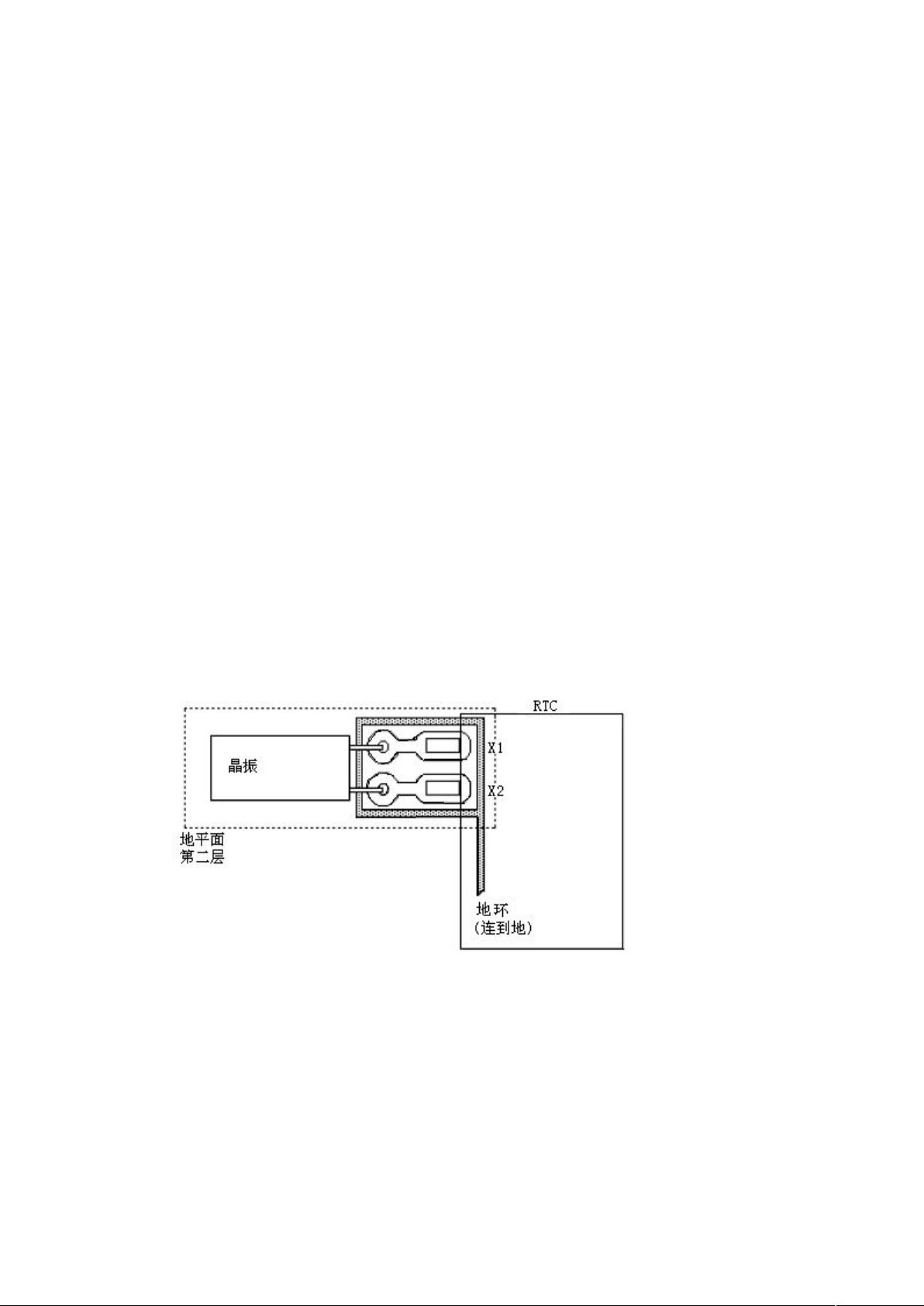

图 2. 布线示意图
4、振荡器调谐
BM8563 有一个 选 项 可 以 输出 缓 冲 的 xtal 频率到 CLKOUT,输 出设 置 寄 存 器 0DH
“CLKOUT 频率”为 80H。通过观察这个频率来调整匹配电容 C,直到输出频率为 32.768KHz
为止。

在一般的产品应用中,可以选用一些固定容值的电容,当测试 CLKOUT 输出为最佳的
32.768KHz 时,则可以选定该容值的电容。
需注意,接触调整螺丝和示波器的探头也会引起电容的改变。

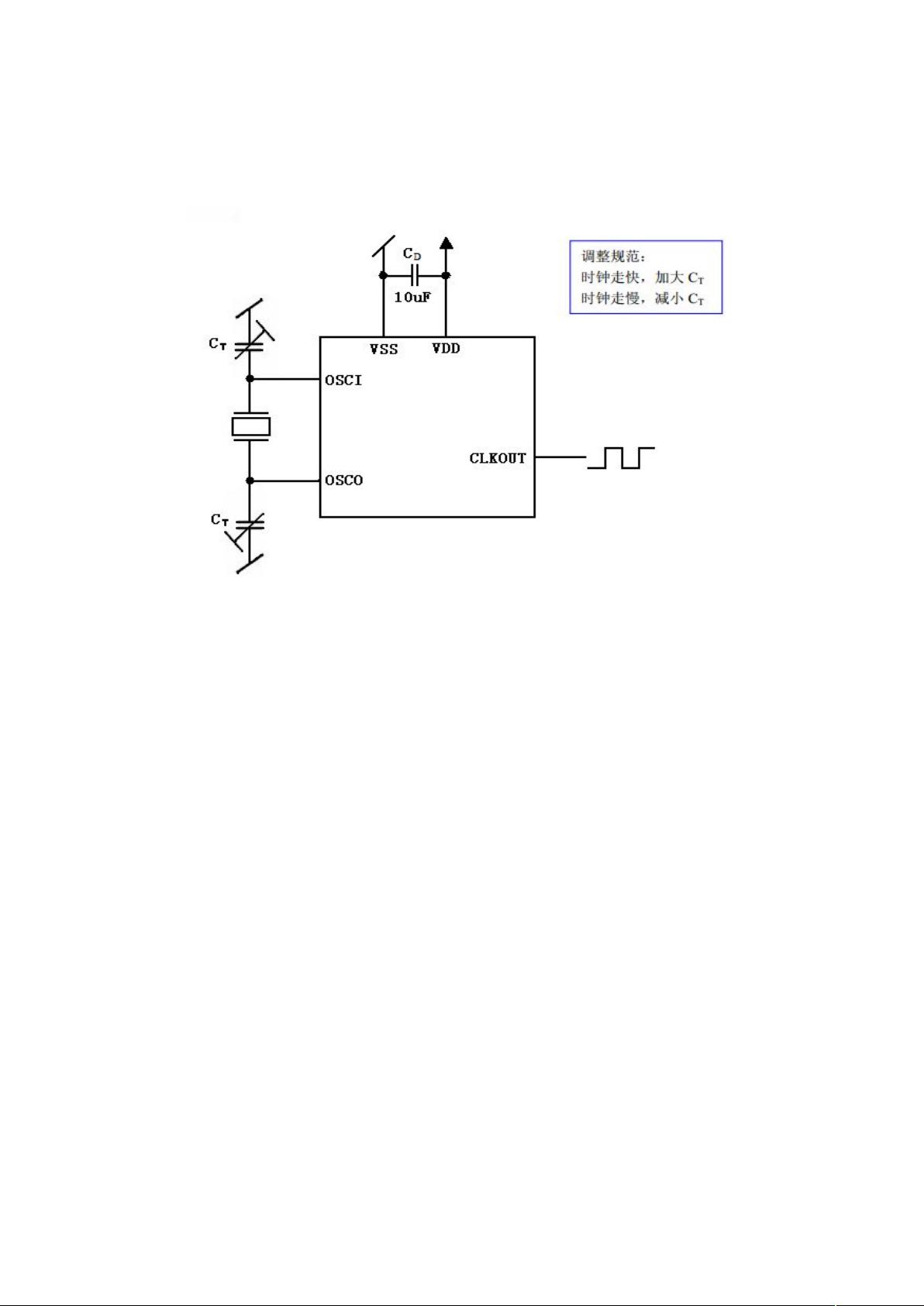

图 3. 电容接地调整
精确度:
如果时钟的精确度要求每天 1s,你至少需要一个 8 位精度是 1ppm 的频率计数器。
1ppm=0.0327Hz。
+1ppm=32768.0327Hz
-1ppm=32767.9673Hz(1 天有 86400s,1s/天 11.6ppm)
在应用的平均工作温度下调谐振荡器。
二、I
2
C 通信注意事项
1
、上拉电阻的选择
建议使用 1K~10K 的电阻,如果 I
2
C 总线上挂接的器件过多时,上拉电阻的阻值应该
选择较小的值,以保证通信的稳定。
2
、
I
2
C
总线传输协议
请注意阅读产品 datasheet 及参考程序,设计工程师在写 BM8563 驱动程序时要严格遵
守 I
2
C 时序,特别应该注意应答位的处理。
