X-powers confidential
© 2010 X-Powers Limited - All rights reserved
X-Powers
DATASHEET
Single Cell Li-Battery PWM Charger and Power System Management IC
AXP202

X-powers confidential
VQ.QW WPPIQPWE CC Confidential Page 2/46
www.x-powers.com
Single Cell Li-Battery PWM Charger and Power System Management IC
AXP202
1.概述(Summary)
AXP202 是高度集成的电源系统管理芯片,针对单芯锂电池(锂离子或锂聚合物)且需要多路电源转换
输出的应用,提供简单易用而又可以灵活配置的完整电源解决方案,充分满足目前日益复杂的应用处理
器系统对于电源精确控制的要求。
AXP202 集成了一个自适应的 USB-Compatible 的 PWM 充电器,2 路降压转换器(Buck DC-DC
converter),5 路线性稳压器(LDO),电压/电流/温度等多路 12-Bit ADC,以及 4 路可配置的 GPIO。为保
证电源系统安全稳定,AXP202 还整合了过/欠压(OVP/UVP)、过温(OTP)、过流(OCP)等保护电路。
AXP202 的智慧电能平衡(Intelligent Power Select, IPS™)电路可以在 USB 以及外部交流适配器、锂电
池和应用系统负载之间安全透明的分配电能,并且在只有外部输入电源而没有电池(或者电池过放/损坏)
的情况下也可以使应用系统正常工作。
AXP202 具有外部适配器和 USB 以及电池等三输入能力,支持可充电备用电池。
AXP202 提供了一个两线串行通讯接口:Two Wire Serial Interface (TWSI),应用处理器可以通过这个接
口去打开或关闭某些电源输出,设置它们的电压,访问内部寄存器和多种测量数据(包括 Fuel Gauge)。高
精度(1%,主要由 BIAS 电阻的 1%精度决定)的电量测量数据方便消费者更清楚的实时掌握电能使用状
况,给消费者带来前所未有的设备电能使用体验。
AXP202 提供 6mm x 6mm 48-pin QFN 封装。
应用产品
z 手持式移动设备
智能移动电话, PMP/MP4, 数
码相机, 数字摄像机, 手持导
航设备 GPS, PDA, 手持数字
广播电视接收机
z 移动互联网设备 xPad,MID
z 数码相框,便携 DVD 播放器,
超便携移动电脑 UMPC and
UMPC-like,学习机
z 应用处理器电路系统
Application Processor systems
z 其它电池和多电源应用系统

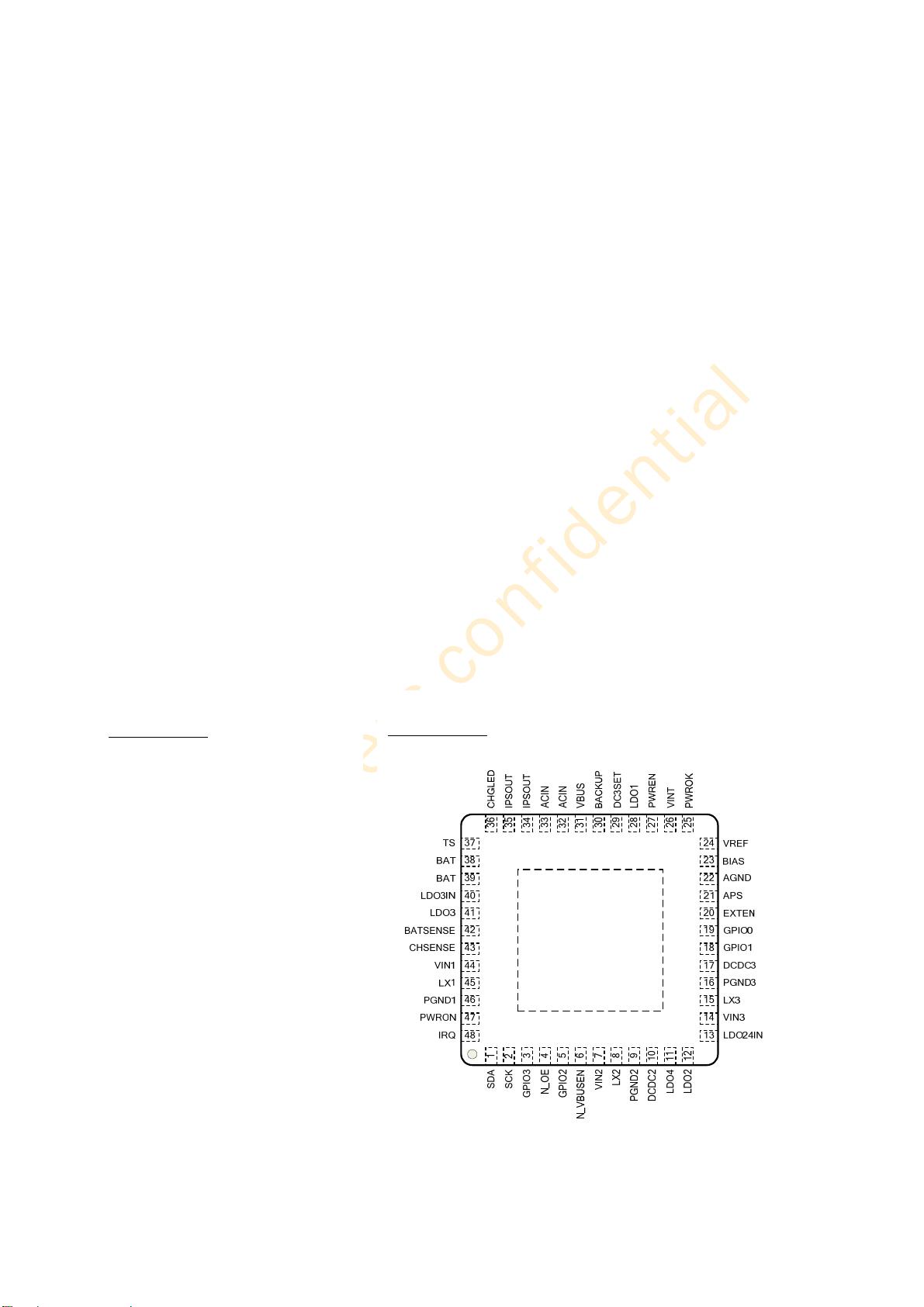

管脚定义

X-powers confidential
VQ.QW WPPIQPWE CC Confidential Page 3/46
www.x-powers.com
Single Cell Li-Battery PWM Charger and Power System Management IC
AXP202
2.特性(Feature)
• 电源管理 (IPS)
o 宽输入电压范围:
2.9V~6.3V (AMR:-0.3V~11V)
o 可配置的高效智慧电能平衡“IPS™”系统
o 自适应 USB(支持 USB3.0)或交流适配器
限压限流 (4.4V/900mA/500mA/100mA)
o 电池通路的等效内阻小于 75mΩ
• 全集成 PWM 充电器 (PWM Charger)
o 最大充电电流可达 1.8A
o 支持电池温度监测
o 全面支持 USB 充电(含 3.0),符合规范
要求
o 充电精度高,误差小于 0.5%
o 支持 4.1V/4.15V/4.2V/4.36V 等多种电池
o 自动进行充电流程控制
o 可直接驱动 LED 指示充电状态
o 根据系统负载情况自动调节充电电流
• 备用电池 (Backup Battery)
o 可接受备用电池输入供给 RTC 模块
o 支持备用电池充电,可设置充电电流
• 2 路同步降压转换器 (DC-DC)
o DC-DC2:可在 0.
7-2.275V 之间调节,
25mV/step, 驱动能力 1.6A, 支持 VRC
o DC-DC3:可在 0.7-3.5V 之间调节,
25mV/step, 驱动能力 1.2A
• 5 路线性稳压器 (LDO)
o LDO1:30mA,始终有效
o LDO2:低噪声 LDO,1.8V~3.3V 可调节,
100mV/step, 驱动能力 200mA
o LDO3:0.7-3.5V 可调节, 25mV/step, 驱
动能力 200mA
o LDO4:低噪声 LDO,1.8V~3.3V 可调节,
100mV/step, 驱动能力 200mA
o LDO5:低噪声 LDO, 1.8-3.3V 可调节,
100mV/step, 驱动能力 50mA
注:VRC,Voltage Ramp Control,电压斜
率控制。
• 信号采集系统 (Signal Capture)
o 内建 12 路 12 Bit ADC
o 接受 2 路外部信号输入
o 提供电池和外部输入电源的电流电压数
据
o 内建高精度库仑计及 Fuelgauge 系统
o 提供丰富的电源管理信息,如瞬时耗电
(mA or mW),剩余电池电量(% or mAh),
充电状态(%) 和剩余电池使用时间或充
电时间等
o 两级低电警告及保护
o 提供芯片温度数据
• 应用处理器接口 (Host Interface)
o Host 可以通过 TWSI 接口进行数据交换
o 可以灵活配置的中断及休眠管理
o 灵活的管脚功能设置,多路 GPIO 可分别
设置为 IO、ADC 等功能
o 内置可配置计时器
o 提供 12 组寄存器,可用于系统关机时的
数据保存
• 系统管理(System Management)
o 支持软复位和硬复位
o 支持软关机和硬关机
o 支持外部触发源唤醒
o 支持输出电压监测、自诊断功能
o 输出 PWROK,用于系统复位或关机指示
o 外部电源检测(插入/移除/驱动能力不足)
o 所有输入输出都支持软启动
o 过/欠压保护 (OVP/UVP)
o 过流保护 (OCP)
o 过温保护 (OTP)
o 支持 OTG VBUS 电源状态设置/监测
• 高整合度(Fully Integration)
o 内部产生高精度参考电压(0.5%)
o 内置 MOSFET
o 可定制时序和输出电压

X-powers confidential
VQ.QW WPPIQPWE CC Confidential Page 4/46
www.x-powers.com
Single Cell Li-Battery PWM Charger and Power System Management IC
AXP202

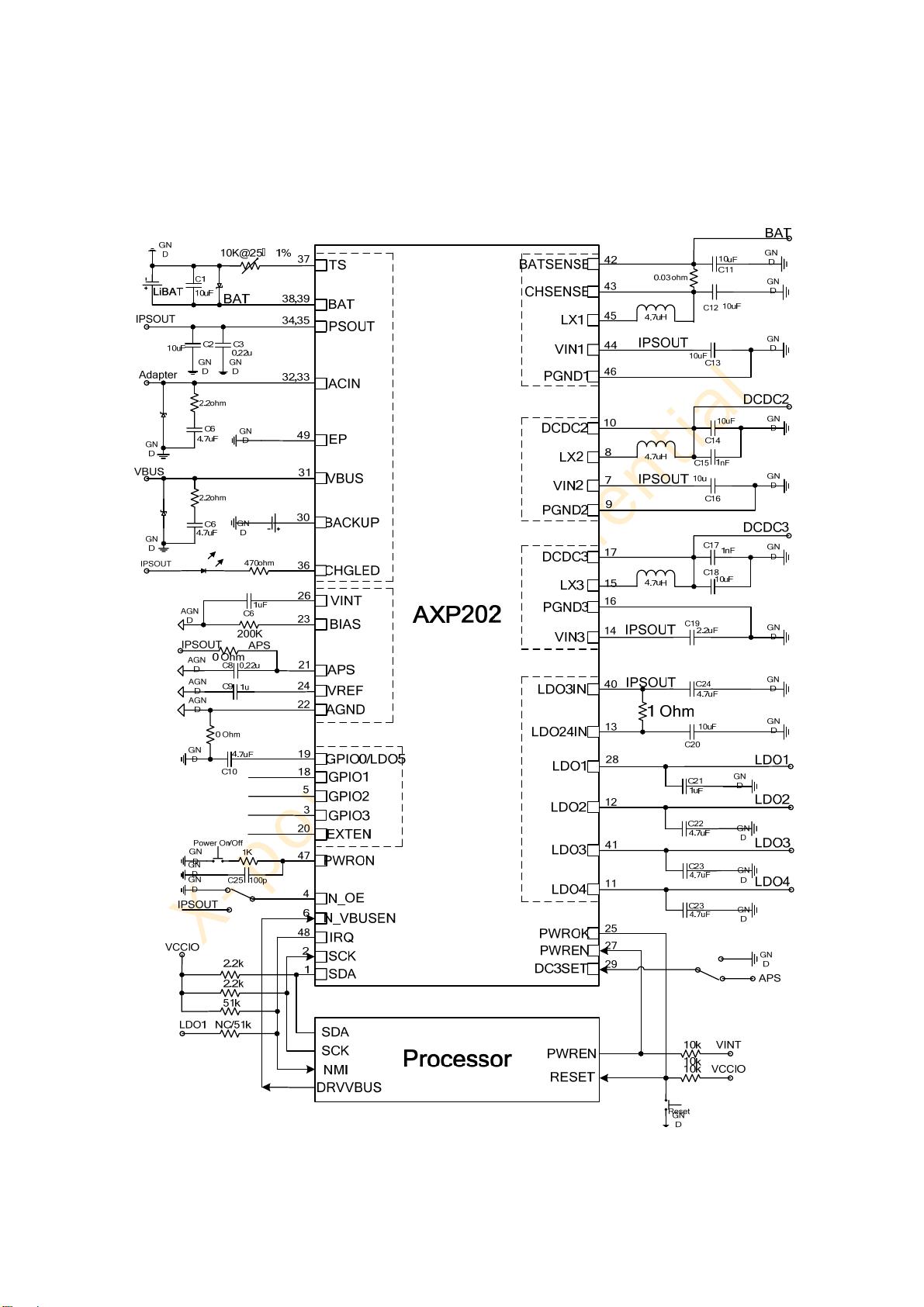

3.典型应用(Typical Application)

X-powers confidential
VQ.QW WPPIQPWE CC Confidential Page 5/46
www.x-powers.com
Single Cell Li-Battery PWM Charger and Power System Management IC
AXP202
4.极限参数(Absolute Maximum Ratings)
Symbol Description Value Units
ACIN Input Voltage 输入电压 -0.3 to 11 V
VBUS Input Voltage 输入电压 -0.3 to 11 V
T
J
Operating Temperature Range 工作温度 -40 to 130 ℃
Ts Storage Temperature Range 储运温度 -40 to 150 ℃
T
LEAD
Maximum Soldering Temperature (at leads,10sec)
锡焊温度
300 ℃
V
ESD
Maximum ESD stress voltage,Human Body Model
抗静电能力
>4000 V
P
D
Maximum Power Dissipation
功率消耗耐受
2100 mW
5.电气特性(Electrical Characteristics)
V
IN
=5V, BAT=3.8V, T
A
= 25℃
SYMBOL DESCRIPTION CONDITIONS MIN TYP MAX UNITS
ACIN
V
IN
ACIN Input Voltage 3.8 6.3 V
I
OUT
V
OUT
Current Available Before
Loading BAT
500mV Voltage Drop 2500 mA
V
UVLO
ACIN Under Voltage Lockout 3.8 V
V
OUT
IPS Output Voltage 2.9 5.0 V
R
ACIN
Internal Ideal Diode On
Resistance
PIN to PIN, ACIN to
IPSOUT
170 mΩ
VBUS
V
IN
VBUS Input Voltage 3.8 6.3 V
I
OUT
V
OUT
Current Available Before
Loading BAT
500 900 mA
V
UVLO
VBUS Under Voltage Lockout 3.8 V
V
OUT
IPS Output Voltage 2.9 5.0 V
R
VBUS
Internal Ideal Diode On
Resistance
PIN to PIN, VBUS to
IPSOUT
300 mΩ
Battery Charger
V
TRGT
BAT Charge Target Voltage -0.5% 4.2 +0.5% V
I
CHRG
Charge Current 1200 1800 mA
I
TRKL
Trickle Charge Current 10% I
CHRG
剩余45页未读,继续阅读
