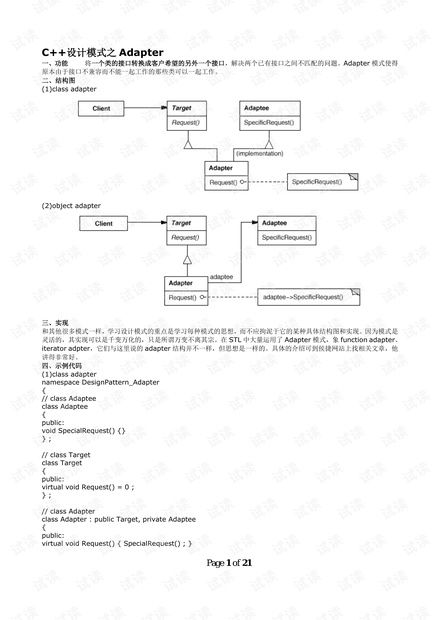

Page 1 of 21

C++设计模式之 Adapter

一、功能将一个类的接口转换成客户希望的另外一个接口，解决两个已有接口之间不匹配的问题。Adapter 模式使得

原本由于接口不兼容而不能一起工作的那些类可以一起工作。

二、结构图

(1)class adapter

(2)object adapter

三、实现

和其他很多模式一样，学习设计模式的重点是学习每种模式的思想，而不应拘泥于它的某种具体结构图和实现。因为模式是

灵活的，其实现可以是千变万化的，只是所谓万变不离其宗。在 STL 中大量运用了 Adapter 模式，象 function adapter、

iterator adpter，它们与这里说的 adapter 结构并不一样，但思想是一样的。具体的介绍可到侯捷网站上找相关文章，他

讲得非常好。

四、示例代码

(1)class adapter

namespace DesignPattern_Adapter

{

// class Adaptee

class Adaptee

{

public:

void SpecialRequest() {}

} ;

// class Target

class Target

{

public:

virtual void Request() = 0 ;

} ;

// class Adapter

class Adapter : public Target, private Adaptee

{

public:

virtual void Request() { SpecialRequest() ; }

Page 2 of 21

} ;

}

客户端代码：

{

using namespace DesignPattern_Adapter ;

Target *p = new Adapter() ;

p->Request() ; //实际上调用的是 Adaptee::SpecialRequest()

}

(2)object adapter namespace DesignPattern_Adapter

{

// class Adaptee

class Adaptee

{

public:

void SpecialRequest() {}

} ;

// class Target

class Target

{

public:

virtual void Request() = 0 ;

} ;

// class Adapter

class Adapter : public Target

{

public:

virtual void Request() { _adaptee.SpecialRequest() ; }

private:

Adaptee _adaptee ;

} ;

}

客户端代码：

{

using namespace DesignPattern_Adapter ;

Target *p = new Adapter() ;

p->Request() ; //实际上调用的是 Adaptee::SpecialRequest()

}

六、实例

(1)STL 中的 Class Adapter

STL 中的 Adapter Class 包括：a.stack(对应的 adaptee 是 deque)。b.queue(对应的 adaptee 是 deque)。

c.priority_queue(对应的 adaptee 是 vector)。下面是从 VC 中的< stack >拷出的 stack 的类定义：

template

class _Container = deque<_Ty> >

class stack

{ // LIFO queue implemented with a container

public:

typedef _Container container_type;

typedef typename _Container::value_type value_type;

typedef typename _Container::size_type size_type;

stack()

: c()

{ // construct with empty container

}

explicit stack(const _Container& _Cont)

: c(_Cont)

Page 3 of 21

{ // construct by copying specified container

}

bool empty() const

{ // test if stack is empty

return (c.empty());

}

size_type size() const

{ // test length of stack

return (c.size());

}

value_type& top()

{ // return last element of mutable stack

return (c.back());

}

const value_type& top() const

{ // return last element of nonmutable stack

return (c.back());

}

void push(const value_type& _Val)

{ // insert element at end

c.push_back(_Val);

}

void pop()

{ // erase last element

c.pop_back();

}

bool _Eq(const stack<_Ty, _Container>& _Right) const

{ // test for stack equality

return (c == _Right.c);

}

bool _Lt(const stack<_Ty, _Container>& _Right) const

{ // test if this < _Right for stacks

return (c < _Right.c);

}

protected:

_Container c; // the underlying container

};

关键之处在于_Container c，stack 所有的操作都转交给 c 去处理了。(这实际上就是前面所说的"object adapter"，注意

STL 中的 class adapter 与上面所说的 class adapter 概念不完全一致)

stack 的使用方法很简单，如下：

{

int ia[] = { 1,3,2,4 };

deque id(ia, ia+4);

stack is(id);

}

(2)近日看了一篇文章“Generic< Programming >：简化异常安全代码”，原文出自

[url]http://www.cuj.com/experts/1812/alexandr.htm?topic=[/url] experts，中文译文出自"C++ View 第 5 期

"。文章绝对一流，作者给出的代码中也使用了 Adaptor 模式，也有一定代表性。我将其问题一般化，概括出以下示例：

问题：假设有几个已有类，他们有某些共同的行为，但它们彼此间是独立的(没有共同的基类)。如：

class T1

{

public:

Page 4 of 21

void Proc() {}

} ;

class T2

{

public:

void Proc() {}

} ;

// ...

如何以统一的方式去调用这些行为呢？

解决方法 1：很自然的会想到用模板，如：

template <class T>

void Test(T t)

{

t.Proc() ;

}

的确不错，但这只适用于简单的情况，有时情况是很复杂的，比如我们无法把类型放到模板参数中！

解决方法 2：困难来自于这些类没有共同的基类，所以我们就创造一个基类，然后再 Adapt。

// class IAdaptor，抽象基类

class IAdaptor

{

public:

virtual void Proc() = 0 ;

} ;

// class Adaptor

template <class T>

class Adaptor : public IAdaptor, private T //实现继承

{

public:

virtual void Proc() { T::Proc() ; }

} ;

// 以统一方式调用函数 Proc，而不关心是 T1、T2 或其他什么类

void Test(const std::auto_ptr& sp)

{

sp->Proc() ;

}

客户端代码：

Test(std::auto_ptr(new Adaptor)) ;

上例很简单，用方法一中的模板函数就可以很好地解决了。下面是一个略微复杂一点的例子，根据参数类型来创建适当的对

象：

class T1

{

public:

T1(int) { /*...*/ }

void Proc() { /*...*/ }

} ;

class T2

{

public:

T2(char) { /*...*/ }

void Proc() { /*...*/ }

} ;

// class IAdaptor，抽象基类

class IAdaptor

{

public:

virtual void Proc() = 0 ;

Page 5 of 21

} ;

// class Adaptor

template

class Adaptor : public IAdaptor, private T //实现继承

{

public:

Adaptor(int n) : T(n) {}

Adaptor(char c) : T(c) {}

virtual void Proc() { T::Proc() ; }

} ;

class Test

{

public:

Test(int n) : sp(new Adaptor(n)) {}

Test(char c) : sp(new Adaptor(c)) {}

void Proc() { sp->Proc() ; }

private:

std::auto_ptr sp ;

} ;

客户端代码：

Test t1(10) ;

t1.Proc() ;

Test t2('c') ;

t2.Proc() ;

上面是示例而非实例，你也许更愿意看看它实际的运用。去下载作者所写的代码，好好欣赏一下吧。

C++设计模式之 Abstract Factory

一、功能

提供一个创建一系列相关或相互依赖对象的接口，而无需指定它们具体的类。

二、结构图

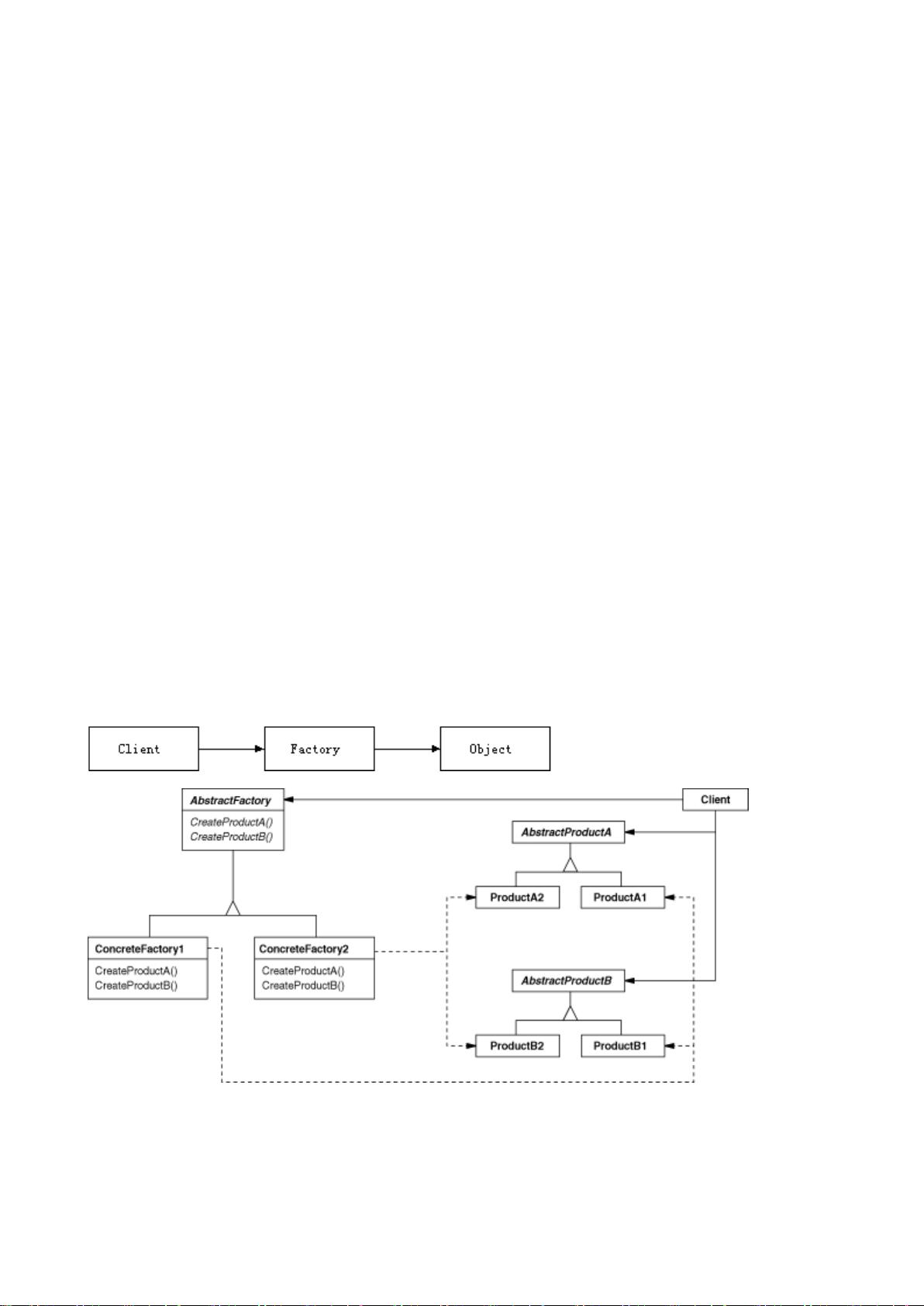

类厂最基本的结构示意图如下：

在实际应用中，类厂模式可以扩充到很复杂的情况，如下图所示：

三、优缺点

优点：(1)封装创建过程。客户不用知道类厂是如何创建类实例的，类厂封闭了所有创建的细节。这样可选择不同的创建方

法，增加了灵活性。 (2)将客户与具体类隔离，提高了各自的可重用性。

剩余20页未读，继续阅读
