1 概述
QQCTU 部分桥吊主 PLC 采用了西门子 S7- 416 CPU，它未集成
PROFINET 接口，不能通过该接口进行标准的 TCP 通信。然而，在 3#插槽上
配备了通信专用功能块 CP443-1 模块，可以使用该通信功能块与其他设备建
立 TCP 连接以实现通信。
本方案以 S7-416 CPU 作为 TCP 的服务器，PC 机上运行的 TCP Debug 软
件模拟第三方设备作为客户端，测试通过后，把 PC 机替换成海康 OCR 识别
服务器，进行下一步调试。
2 系统部署架构
2.1 网络部署

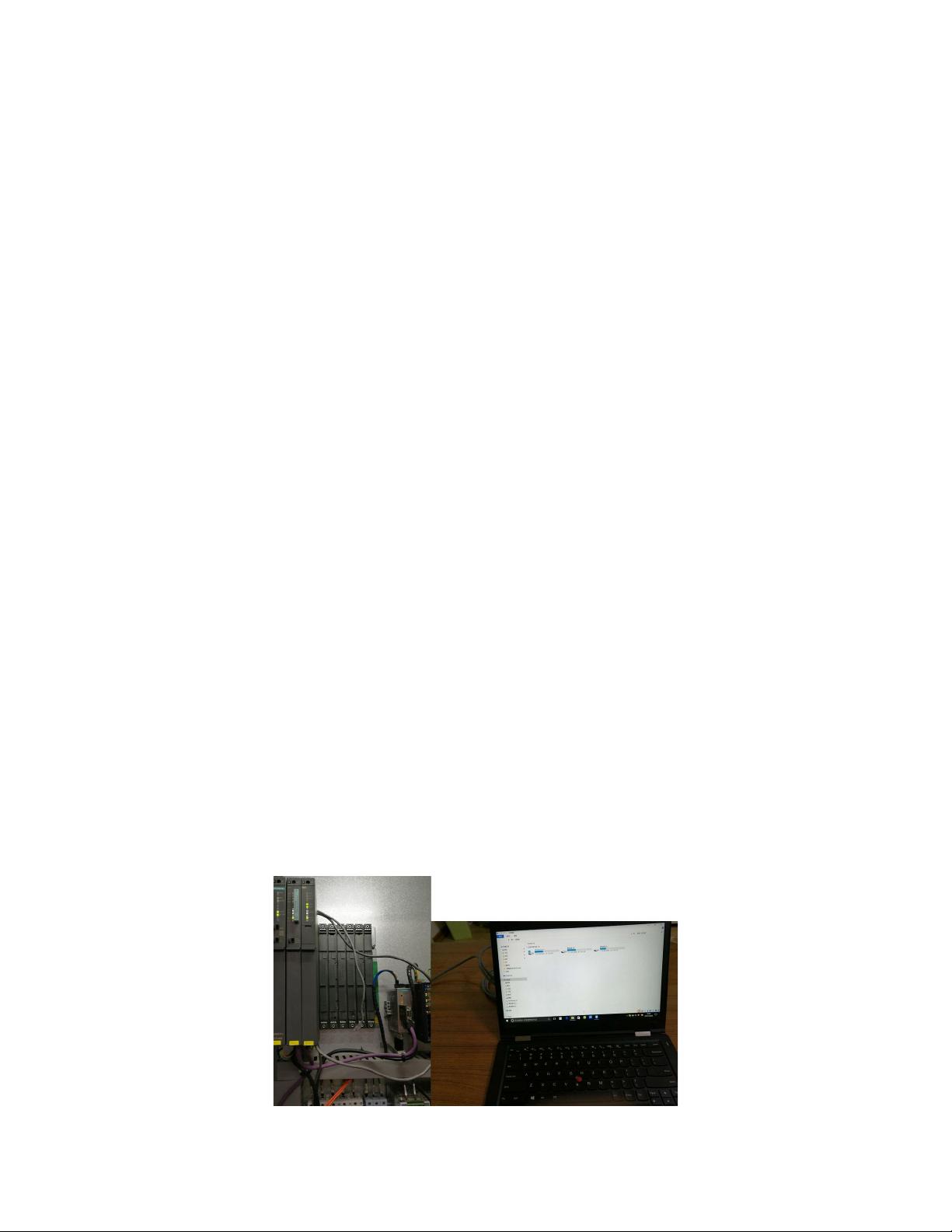

如图 1 所示，S7-416 PLC（192.168.0.1/24）与 PC（192.168.0.2/24）进
行工业以太网 TCP 通信。S7-416 LC 作为 TCP 通信连接的客户端。
1
