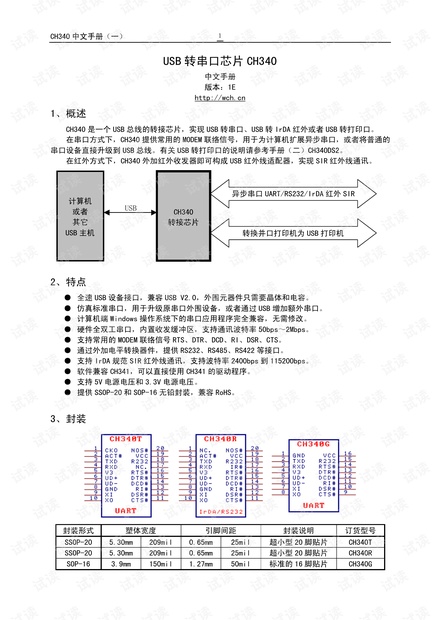

CH340 中文手册（一）
１
USB 转串口芯片 CH340
中文手册
版本：1E
http://wch.cn
1、概述
CH340 是一个 USB 总线的转接芯片，实现 USB 转串口、USB 转 IrDA 红外或者 USB 转打印口。
在串口方式下，CH340 提供常用的 MODEM 联络信号，用于为计算机扩展异步串口，或者将普通的
串口设备直接升级到 USB 总线。有关 USB 转打印口的说明请参考手册（二）CH340DS2。
在红外方式下，CH340 外加红外收发器即可构成 USB 红外线适配器，实现 SIR 红外线通讯。
2、特点
● 全速 USB 设备接口，兼容 USB V2.0，外围元器件只需要晶体和电容。
● 仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口。
● 计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
● 硬件全双工串口，内置收发缓冲区，支持通讯波特率 50bps～2Mbps。
● 支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。
● 通过外加电平转换器件，提供 RS232、RS485、RS422 等接口。
● 支持 IrDA 规范 SIR 红外线通讯，支持波特率 2400bps 到 115200bps。
● 软件兼容 CH341，可以直接使用 CH341 的驱动程序。
● 支持 5V 电源电压和 3.3V 电源电压。
● 提供 SSOP-20 和 SOP-16 无铅封装，兼容 RoHS。

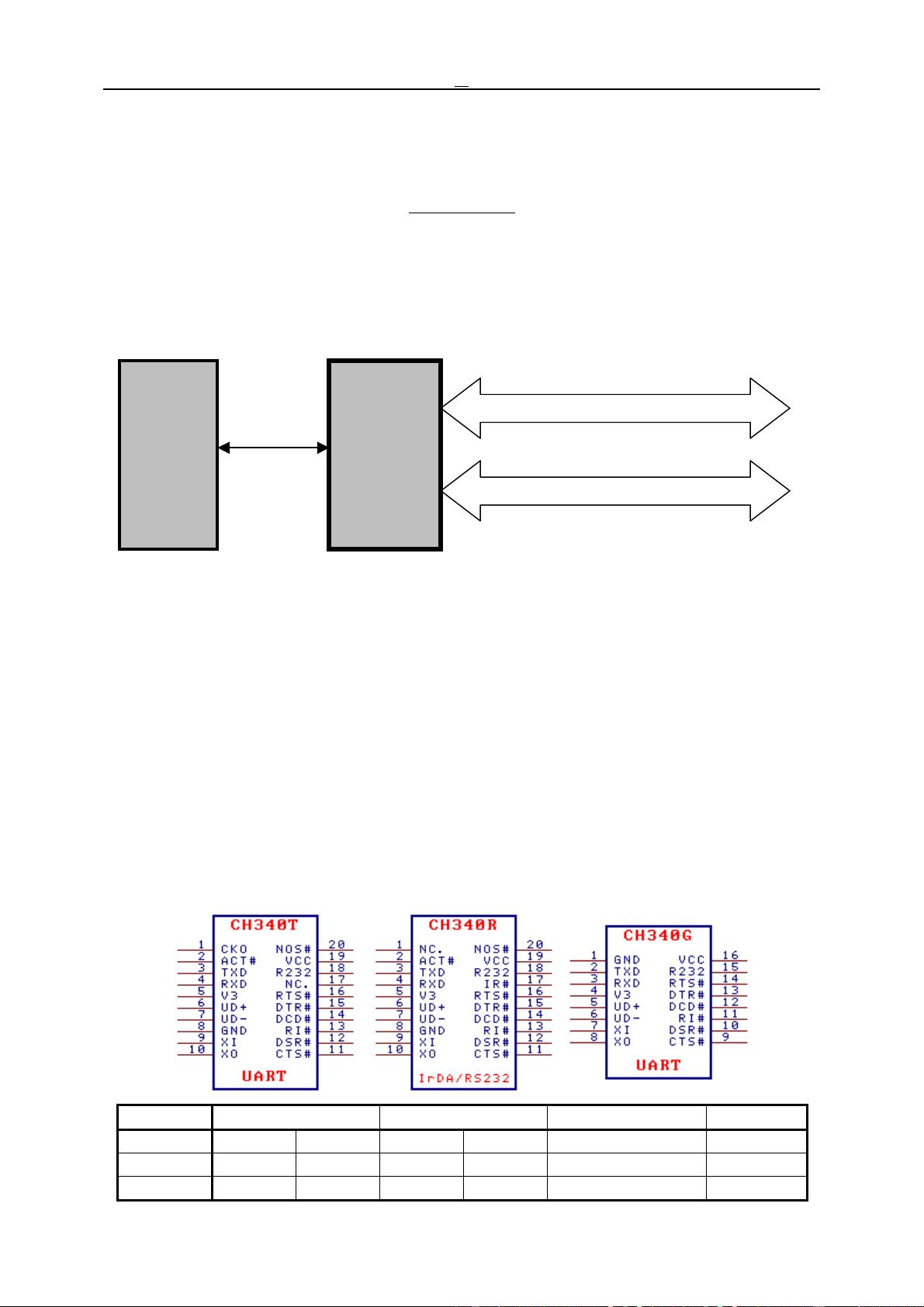

3、封装
封装形式 塑体宽度 引脚间距 封装说明 订货型号
SSOP-20 5.30mm 209mil 0.65mm 25mil 超小型 20 脚贴片 CH340T
SSOP-20 5.30mm 209mil 0.65mm 25mil 超小型 20 脚贴片 CH340R
SOP-16 3.9mm 150mil 1.27mm 50mil 标准的 16 脚贴片 CH340G
异步串口 UART/RS232/IrDA 红外 SIR
转换并口打印机为 USB 打印机
USB
计算机
或者
其它
USB 主机
CH340
转接芯片
