深圳市子敬电子科技有限公司

论坛【bbs.codertown.cn】/蓝牙 BLE4.0 协议研究群【177341833】/微信公众号【FutureTek-2014】

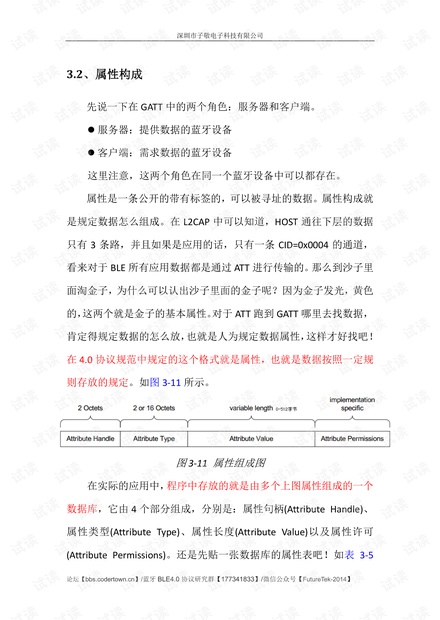

3.2、属性构成

先说一下在 GATT 中的两个角色：服务器和客户端。

 服务器：提供数据的蓝牙设备

 客户端：需求数据的蓝牙设备

这里注意，这两个角色在同一个蓝牙设备中可以都存在。

属性是一条公开的带有标签的，可以被寻址的数据。属性构成就

是规定数据怎么组成。在 L2CAP 中可以知道，HOST 通往下层的数据

只有 3 条路，并且如果是应用的话，只有一条 CID=0x0004 的通道，

看来对于 BLE 所有应用数据都是通过 ATT 进行传输的。那么到沙子里

面淘金子，为什么可以认出沙子里面的金子呢？因为金子发光，黄色

的，这两个就是金子的基本属性。对于 ATT 跑到 GATT 哪里去找数据，

肯定得规定数据的怎么放，也就是人为规定数据属性，这样才好找吧！

在 4.0 协议规范中规定的这个格式就是属性，也就是数据按照一定规

则存放的规定。如图 3-11 所示。

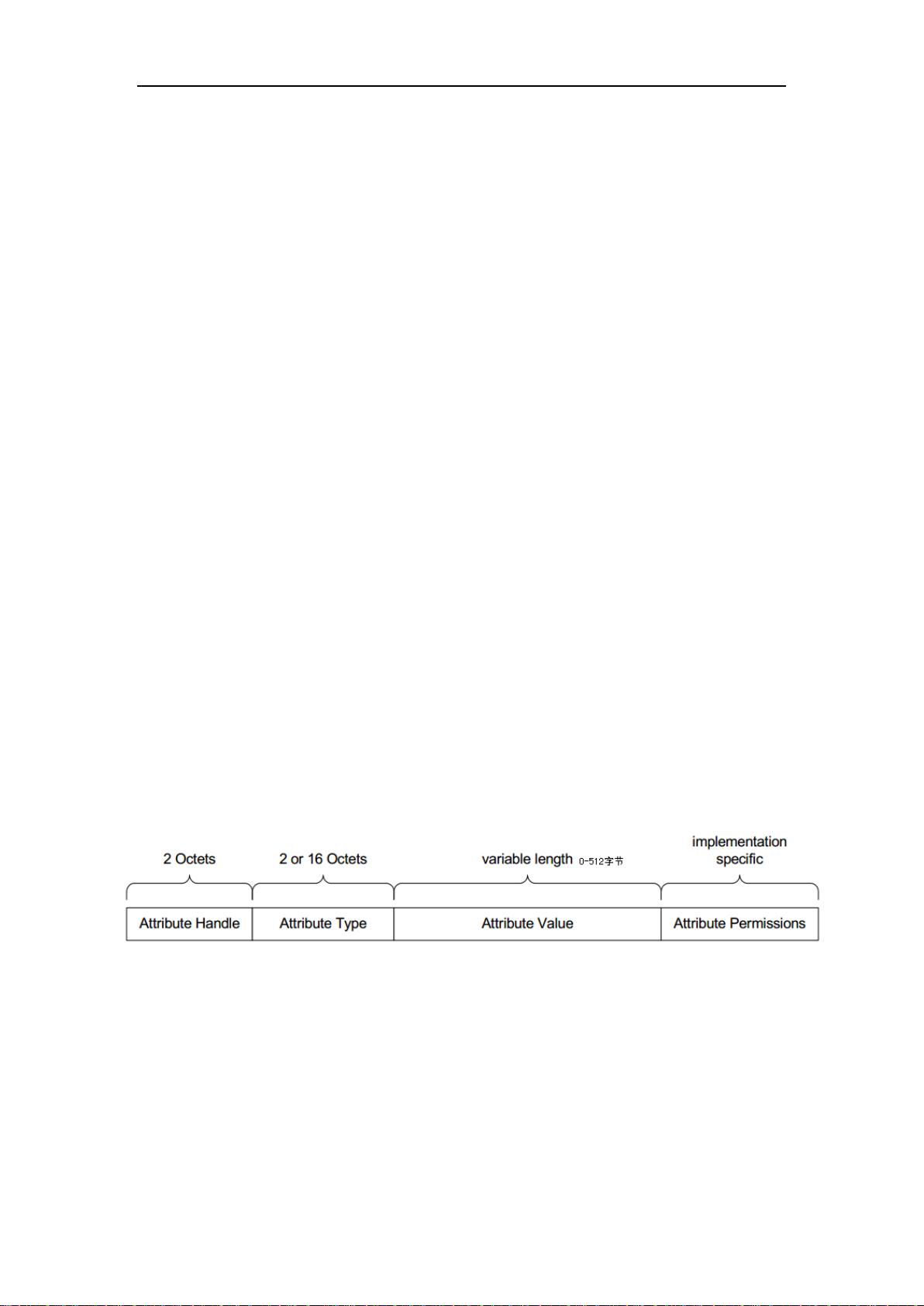

图

3-11

属性组成图

在实际的应用中，程序中存放的就是由多个上图属性组成的一个

数据库，它由 4 个部分组成，分别是：属性句柄(Attribute Handle)、

属性类型(Attribute Type)、属性长度(Attribute Value)以及属性许可

(Attribute Permissions)。还是先贴一张数据库的属性表吧！如表 3-5
