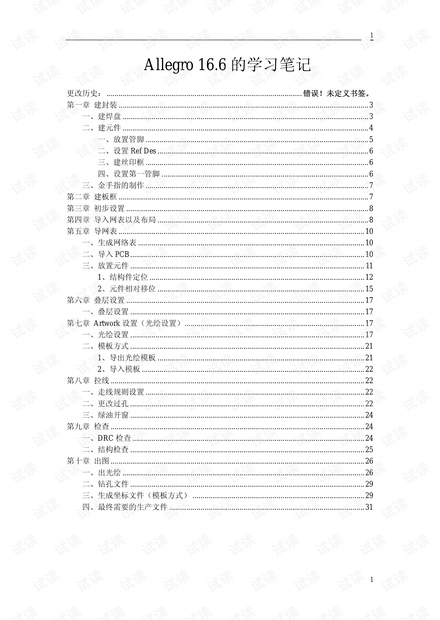

Allegro 16.6 的学习笔记
更改历史: .................................................................................................... 错误!未定义书签。
第一章 建封装 ................................................................................................................................ 3
一、建焊盘 .............................................................................................................................. 3
二、建元件 .............................................................................................................................. 4
一、放置管脚 .................................................................................................................. 5
二、设置 Ref Des ............................................................................................................ 6
三、建丝印框 .................................................................................................................. 6
四、设置第一管脚 .......................................................................................................... 6
三、金手指的制作 .................................................................................................................. 7
第二章 建板框 ................................................................................................................................ 7
第三章 初步设置 ............................................................................................................................ 8
第四章 导入网表以及布局 ............................................................................................................ 8
第五章 导网表 .............................................................................................................................. 10
一、生成网络表 .................................................................................................................... 10
二、导入 PCB ........................................................................................................................ 10
三、放置元件 ........................................................................................................................ 11
1、结构件定位 .............................................................................................................. 12
2、元件相对移位 .......................................................................................................... 15
第六章 叠层设置 .......................................................................................................................... 17
一、叠层设置 ........................................................................................................................ 17
第七章 Artwork 设置(光绘设置) ............................................................................................ 17
一、光绘设置 ........................................................................................................................ 17
二、模板方式 ........................................................................................................................ 21
1、导出光绘模板 .......................................................................................................... 21
2、导入模板 .................................................................................................................. 22
第八章 拉线 .................................................................................................................................. 22
一、走线规则设置 ................................................................................................................ 22
二、更改过孔 ........................................................................................................................ 22
三、绿油开窗 ........................................................................................................................ 24
第九章 检查 .................................................................................................................................. 24
一、DRC 检查 ....................................................................................................................... 24
二、结构检查 ........................................................................................................................ 25
第十章 出图 .................................................................................................................................. 26
一、出光绘 ............................................................................................................................ 26
二、钻孔文件 ........................................................................................................................ 29
三、生成坐标文件(模板方式) ........................................................................................ 29
四、最终需要的生产文件 .................................................................................................... 31

2
2

3
3
第一章 封装
一、建 焊盘

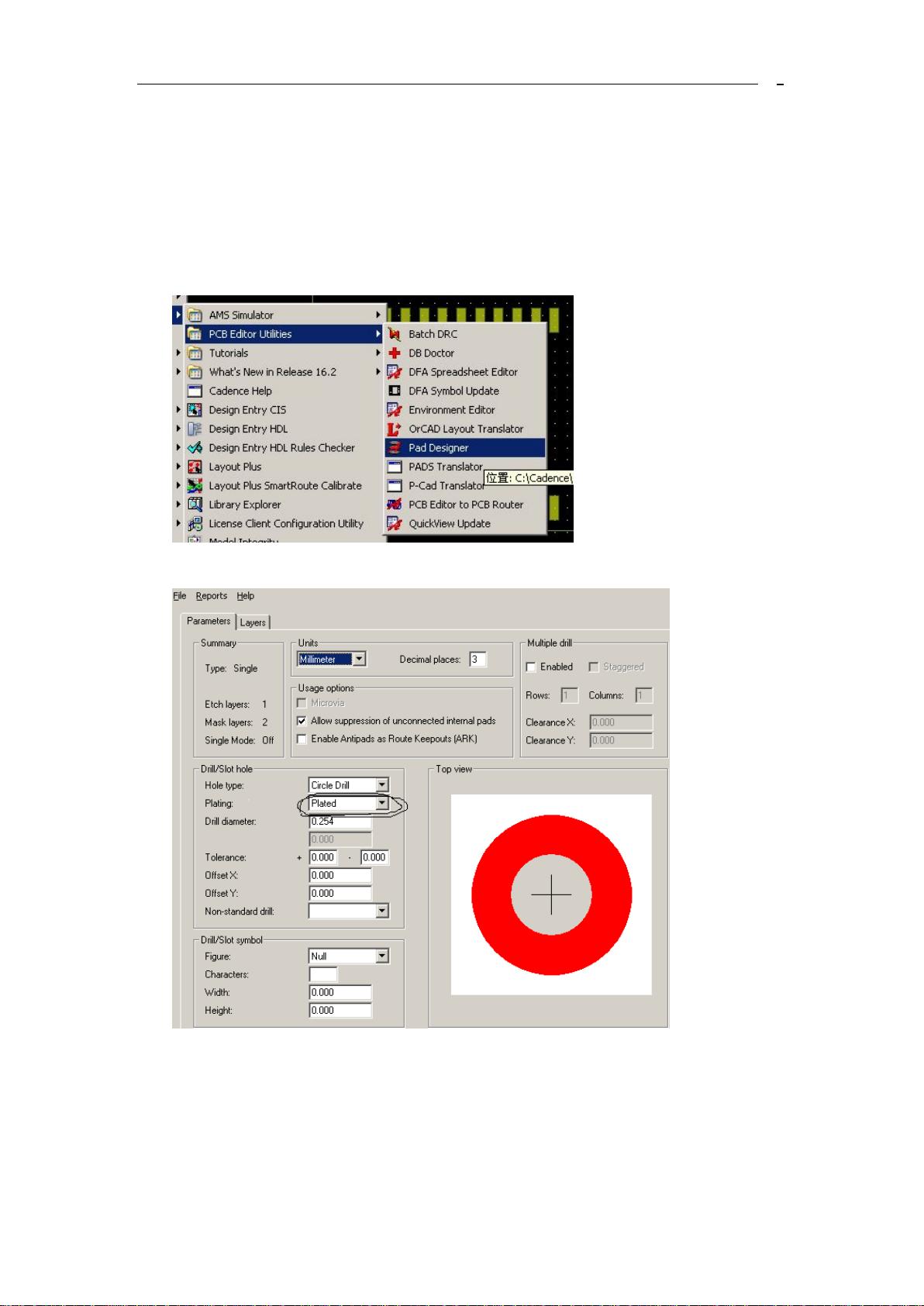

打开建立焊盘的软件 Pad Designer 路径:
,
进入下图所示,设定相关参数:
包括采用的制式,现在选公制单位毫米,精度 3,右侧问是否需要多重钻孔,这个
功能一般是用于做非圆孔。一般圆孔不用勾选。
下面设定钻孔样式,一般是圆孔,钻孔内部是否镀铜 plated(no plated 即为不镀铜,一
般用于塑胶件定位孔),再是钻孔直径,设置精度,是否偏移等。
如果是表贴元件,钻孔直径设为 0。

4
4

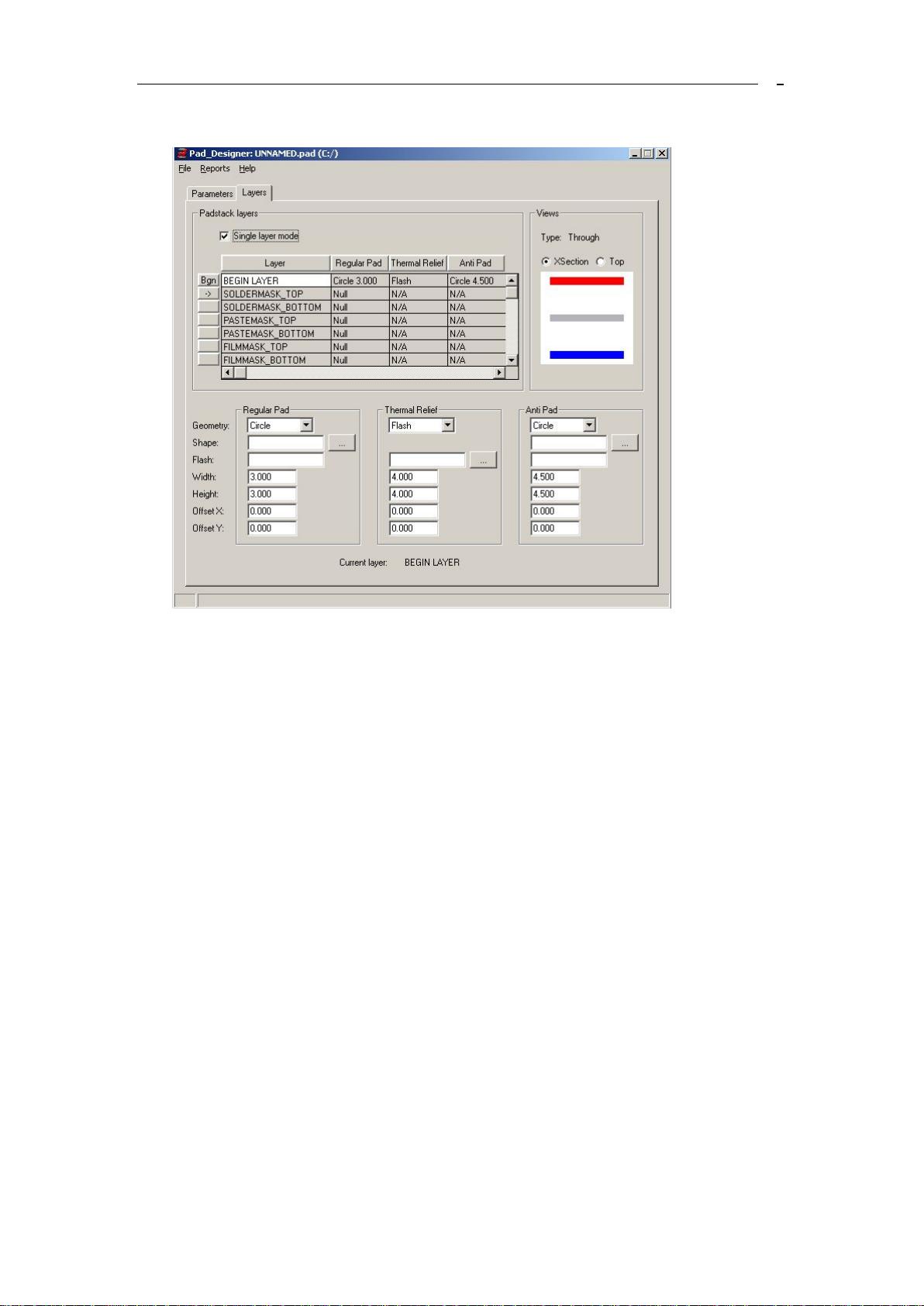

该对话框第二页:
如果是表面安装元件,把 signle layer mode 勾选。
焊盘一般需要 begin layer 和 end layer,还有就是 soldmask_top,soldmask_bottom,
pastemask_top,pastemask_bottom 这几个层面。
对表面安装元件来说,只需要 begin layer,soldermask_top 以及 pastemask_top 就可
以了。
鼠标左键点击 begin layer,会发现最下面三个对话框被刷新,在下面填入需要的值:
从左到右:
规则焊盘,热焊盘,反焊盘。
l 规则焊盘下面需要填入焊盘形状,长宽,是否有偏移。
l 热焊盘,要求选择焊盘类型,尺寸等;
l 反焊盘,作用是设定焊盘与周边间距,一般比规则焊盘略大 6-10mil。
鼠标点击 soldermask_top,下面对话框刷新出该选项。按照需要填入数据。
Pastemask_top 同样处理。
右边上角还有视图角度选择,Xsection 为水平视图,TOP 为从上往下看。
二、建元件
现在已建一个 sop_8_test 的器件为例。
打开 Package Designer,进入对话界面,新建文件,输入名称 sop_8_test(就是该器
件的封装名称),选择保存路径,ok。
此处有两种方式建立封装,一种是自主方式,一种是向导方式。
一般而言,采用自主方式比较自由,而且可以建一些比较奇怪的结构尺寸。

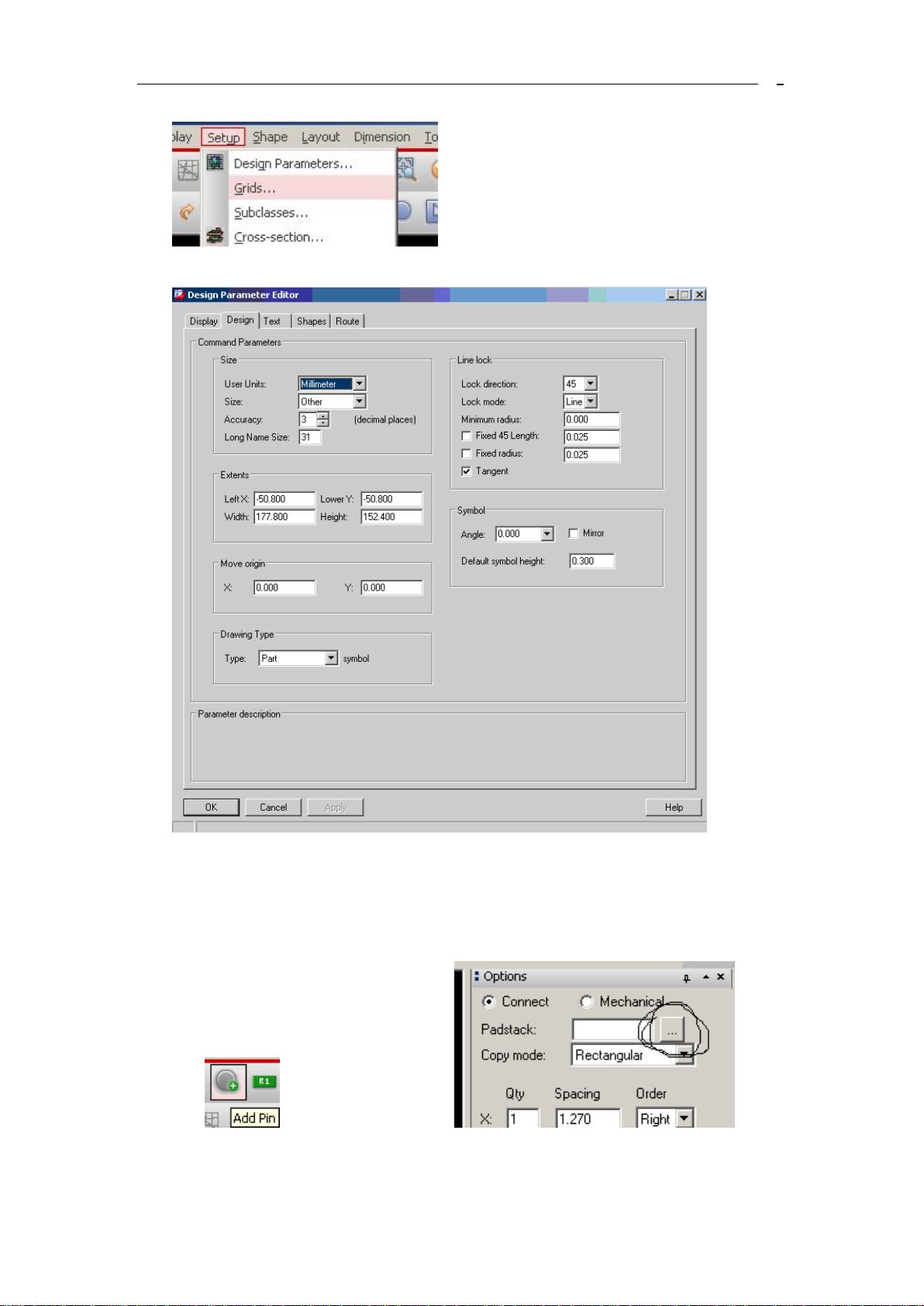

点击 ok 进入建立界面,这时需要设置网格,

5
5
以及工作面大小以及坐标原点:
设定尺寸制式,幅面大小,坐标原点。Ok 确认。
一、放置管脚
点击 ,添加焊盘,点击画圈处 选择焊
盘,由于我们自己建立了一个叫 20X52_Smd 的焊盘,调出该焊盘,双击该焊盘,调出,
在命令栏输入 x 0 0,把该焊盘放置在原点处。
