AUTOCAD
通信工程制图讲义

第 1 章 通信工程制图基本知识
1.1 概 述
通信工程图纸是在对施工现场仔细勘察和认真搜索资料的基础上,通过图形符号、文
字符号、文字说明及标注来表达具体工程性质的一种图纸。它是通信工程设计的重要组成
部分,是指导施工的主要依据。通信工程图纸里面包含了诸如路由信息、设备配置安放情
况、技术数据、主要说明等内容。
通信工程制图就是将图形符号、文字符号按不同专业的要求画在一个平面上,使工程施工
技术人员通过阅读图纸就能够了解工程规模、工程内容,统计出工程量及编制工程概预算
只有绘制出准确的通信工程图纸,才能对通信工程施工具有正确的指导性意义。因此,通
信工程技术人员必须要掌握通信制图的方法。
为了使通信工程的图纸做到规格统一、画法一致、图面清晰,符合施工、存档和生产
维护要求,有利于提高设计效率、保证设计质量和适应通信工程建设的需要,要求依据以
下国家及行业标准编制通信工程制图与图形符号标准:
GB/T 4728.1~13 《电气通用图形符号》
GB/T 6988.1~7 《电气制图》
GB/T 50104—2001 《建筑制图标准》
GB/T 7929—1995 《1:500 1:1000 1:2000 地形图图式》
GB 7159—1987 《电气技术中的文字符号制订通则》
GB 7356—1987 《电气系统说明书用简图的编制》
YD/T 5015—1995 《电气工程制图与图形符号》
1.2 通信工程制图的总体要求
通信工程制图的总体要求如下:
(1) 根据表述对象的性质、论述的目的与内容,选取适宜的图纸及表达手段,以便完整
地表述主题内容。当几种手段均可达到目的时,应采用简单的方式,例如:描述系统时,
框图和电路图均能表达,则应选择框图;当单线表示法和多线表示法同时能明确表达时,
宜使用单线表示法;当多种画法均可达到表达的目的时,图纸宜简不宜繁。
(2) 图面应布局合理、排列均匀、轮廓清晰,便于识别。
(3) 应选取合适的图线宽度,避免图中的线条过粗或过细。标准通信工程制图图形符号
的线条除有意加粗者外,一般都是粗细统一的,一张图上要尽量统一。但是,不同大小的
图纸(例如 A1 和 A4 图)可有不同,为了视图方便,大图的线条可以相对粗些。
(4) 正确使用国标和行标规定的图形符号。派生新的符号时,应符合国标图形符号的派
生规律,并应在适合的地方加以说明。
(5) 在保证图面布局紧凑和使用方便的前提下,应选择适合的图纸幅面,使原图大小适
中。
(6) 应准确地按规定标注各种必要的技术数据和注释,并按规定进行书写和打印。
(7) 工程设计图纸应按规定设置图衔,并按规定的责任范围签字。各种图纸应按规定顺
序编号。
(8) 总平面图、机房平面布置图、移动通信基站天线位置及馈线走向图应设置指北针。
(9) 对于线路工程,设计图纸应按照从左往右的顺序制图,并设指北针;线路图纸分段
按“起点至终点,分歧点至终点”原则划分。
1.3 通信工程制图的统一规定

1.图幅尺寸
工程设计图纸幅面和图框大小应符合国家标准 GB 6988.2《电气制图一般规则》的规
定,一般采用 A0、A1、A2、A3、A4 及其加长的图纸幅面。图纸的幅面和图框尺寸应符合
表 1-1 的规定和图 1-1 的格式。
表 1-1 幅面和图框尺寸
mm
幅面代号 A0 A1 A2 A3 A4
图框尺寸(B×L) 841×1189 594×841 420×594 297×420 210×297
侧边框距 c 10 5
装订侧边框距 a 25

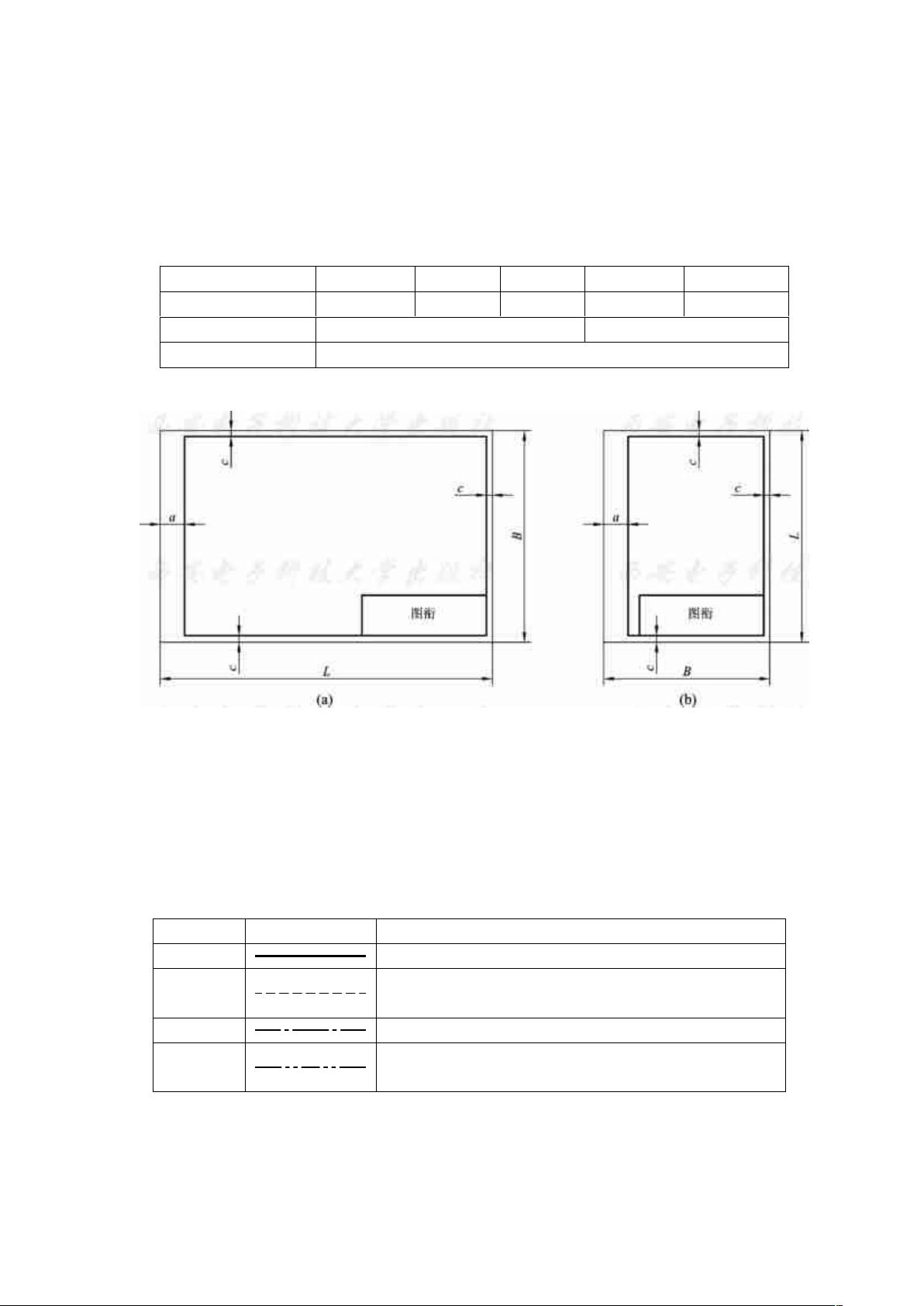

图 1-1 图框格式
当上述幅面不能满足要求时,可按照 GB 4457.1《机械制图图纸幅面及格式》的规定加大
幅面,也可在不影响整体视图效果的情况下分割成若干张图绘制。
根据表述对象的规模大小、复杂程度、所要表达的详细程度、有无图衔及注释的数量
来选择较小的合适幅面。
2.图线型式及其应用
线型分类及用途应符合表 1-2 的规定。
表 1-2 图线型式及用途
图线名称 图线型式 一 般 用 途
实线
基本线条:图纸主要内容用线,可见轮廓线
虚线
辅助线条:屏蔽线、机械连接线、不可见轮廓线、计划扩展内
容用线
点划线
图框线:表示分界线、结构图框线、功能图框线、分级图框线
双点划线
辅助图框线:表示更多的功能组合或从某种图框中区分不属于
它的功能部件
图线的宽度一般为 0.25,0.3,0.35,0.5,0.6,0.7,1.0,1.2,1.4 等(单位为 mm)。通
常只选用两种宽度的图线,粗线的宽度为细线宽度的两倍,主要图线粗些,次要图线细些

对复杂的图纸也可采用粗、中、细三种线宽,线的宽度按 2 的倍数依次递增,但线宽种类
也不宜过多。使用图线绘图时,应使图形的比例和配线协调恰当、重点突出、主次分明,
在同一张图纸上,按不同比例绘制的图样及同类图形的图线粗细应保持一致。
细实线是最常用的线条。在以细实线为主的图纸上,粗实线主要用于主回路线、图纸
的图框及需要突出的设备、线路、电路等处。指引线、尺寸线、标注线应使用细实线。当
需要区分新安装的设备时,粗线表示新建,细线表示原有设施,虚线表示规划预留部分。
在改建的电信工程图纸上,需要表示拆除的设备及线路用“×”来标注。
平行线之间的最小间距不宜小于粗线宽度的两倍,同时最小不能小于 0.7 mm。在使用
线型及线宽表示图形用途有困难时,可用不同颜色区分。
3.图纸比例
对于建筑平面图、平面布置图、管道线路图、设备加固图及零部件加工图等图纸,一
般有比例要求;对于系统框图、电路组织图、方案示意图等此类图纸则无比例要求,但应
按工作顺序、线路走向、信息流向排列。
对 平 面 布 置 图 、 线 路 图 和 区 域 规 划 性 质 的 图 纸 , 推 荐 的 比 例 为
1∶10,1∶20,1∶50,1∶100,1∶200,1∶500,1∶1000,1∶2000,1∶5000,1∶10 000,1∶50 000 等,
各专业应按照相关规范要求选用适合的比例。
对设备加固图及零部件加工图等图纸推荐的比例为:1∶2、1∶4 等。
对于通信线路及管道类的图纸,为了更为方便地表达周围环境情况,可采用沿线路方
向按一种比例,而周围环境的横向距离采用另外一种比例或基本按示意性绘制的方法。
应根据图纸表达的内容深度和选用的图幅,选择适合的比例,并在图纸上及图衔相应
栏目处注明。
4.尺寸标注
一个完整的尺寸标注应由尺寸数字、尺寸界线、尺寸线及其终端等组成。
图中的尺寸单位,除标高和管线长度以米(m)为单位外,其他尺寸均以毫米(mm)为单
位,按此原则标注的尺寸可不加单位的文字符号。若采用其他单位时,应在尺寸数值后加
注计量单位的文字符号,尺寸单位应在图衔相应栏目中填写。
尺寸界线用细实线绘制,由图形的轮廓线、轴线或对称中心线引出,也可利用轮廓线
轴线或对称中心线作为尺寸界线。尺寸界线一般应与尺寸线垂直。
尺寸线的终端,可以采用箭头或斜线两种形式,但同一张图中只能采用一种尺寸线终
端形式,不得混用。
采用箭头形式时,两端应画出尺寸箭头,指到尺寸界线上,表示尺寸的起止。尺寸箭
头宜用实心箭头,箭头的大小应按可见轮廓线选定,其大小在图中应保持一致。
采用斜线形式时,尺寸线与尺寸界线必须互相垂直。斜线用细实线,且方向及长短应
保持一致。斜线方向应以尺寸线为准,逆时针方向旋转 45°,斜线长短约等于尺寸数字的
高度。
图中的尺寸数字,一般应注写在尺寸线的上方或左侧,也允许注写在尺寸线的中断处,
但同一张图样上注法应尽量保持一致。尺寸数字应顺着尺寸线方向书写并符合视图方向,
数值的高度方向应和尺寸线垂直,并不得被任何图线通过;当无法避免时,应将图线断开
在断开处填写数字。在不致引起误解的前提下,对非水平方向的尺寸,其数字可水平地注
写在尺寸线的中断处。标注角度时,其角度数字应注写成水平方向,一般应注写在尺寸线
的中断处。
有关建筑类专业设计图纸上的尺寸标注,可按 GB/T 50104—2001《建筑制图标准》要
求标注。
5.字体及写法

图中书写的文字(包括汉字、字母、数字、代号等)均应字体工整、笔划清晰、排列整
齐、间隔均匀,其书写位置应根据图面妥善安排,文字多时宜放在图的下面或右侧。
文字内容从左向右横向书写,标点符号占一个汉字的位置。中文书写时,应采用国家正式
颁布的简化汉字,字体宜采用长仿宋体。
文字的字高,应从 3.5,5,7,10,14,20(单位为 mm)系列中选用。如需要书写更大
的字,其高度应按 的比值递增。图样及说明中的汉字,宜采用长仿宋字体,宽度与高
度的关系宜符合表 1-3 的规定。大标题、图册封面、地形图等的汉字,也可书写成其他字
体,但应易于辨认。
表 1-3 长仿宋字体字宽与字高的对应关系
mm
字高 20 14 10 7 5 3.5
字宽 14 10 7 5 3.5 2.5
图中的“技术要求”、“说明”或“注”等字样,应写在具体文字内容的左上方,并使用比文
字内容大一号的字体书写。标题下均不画横线,具体内容多于一项时,应按下列顺序号排
列:
1,2,3……
(1),(2),(3)……
①,②,③……
图中所涉及数量的数字均应用阿拉伯数字表示,计量单位应使用国家颁布的法定计量单位。
6.图衔
通信工程勘察设计制图常用的图衔种类有通信工程勘察设计各专业常用图衔、机械零
件设计图衔和机械装配设计图衔。对于通信管道及线路工程图纸来说,当一张图不能完整
画出时,可分为多张图纸进行,这时,第一张图纸使用标准图衔,其后序图纸使用简易图
衔。

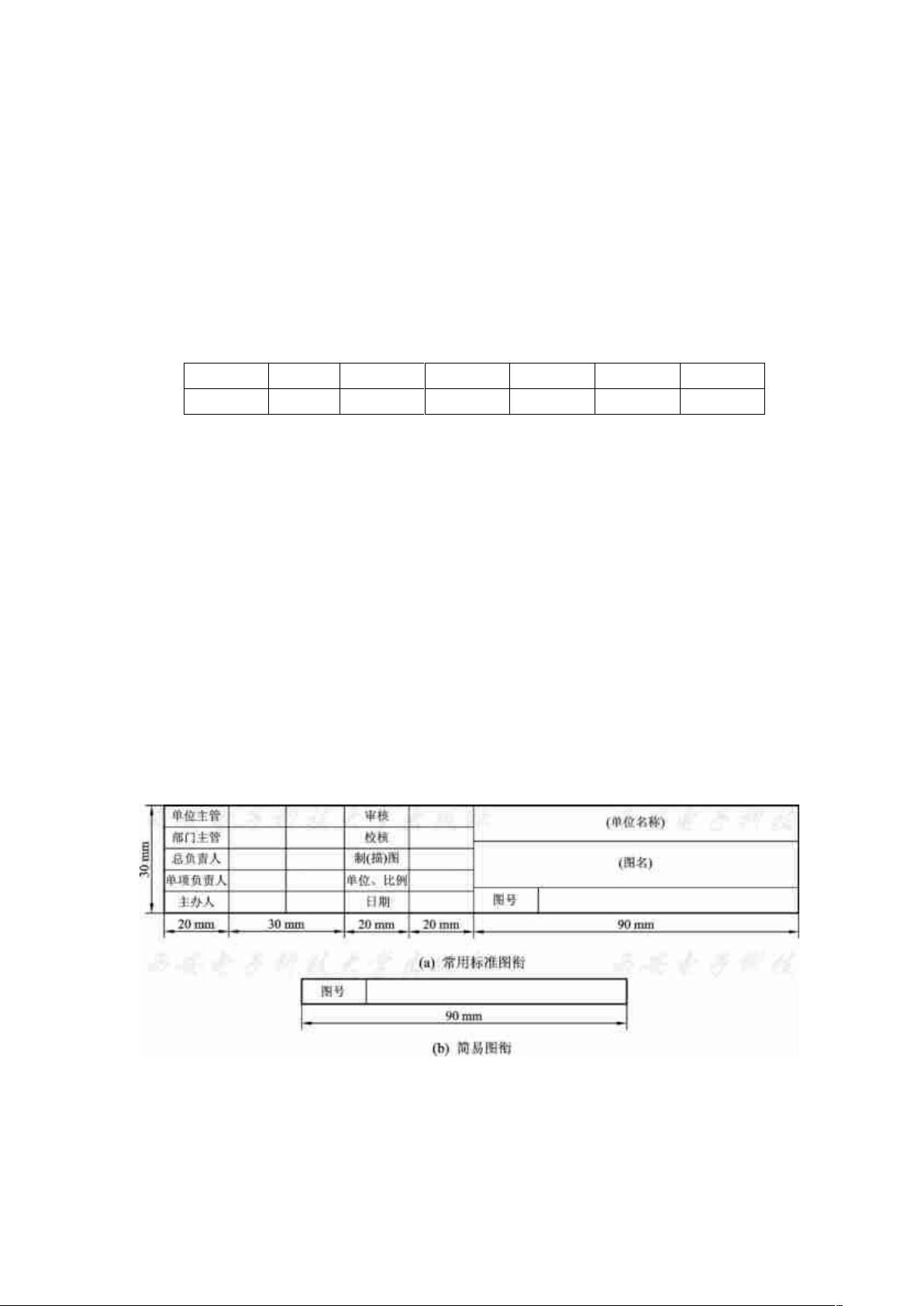

通信工程勘察设计常用标准图衔的规格要求如图 1-2(a)所示,简易图衔规格要求如图
1-2(b)所示。
图 1-2 通信工程勘察设计常用图衔
7.图纸编号
图纸编号的编排应尽量简洁,设计阶段一般图纸编号的组成可分为四段,按以下规则
处理。
