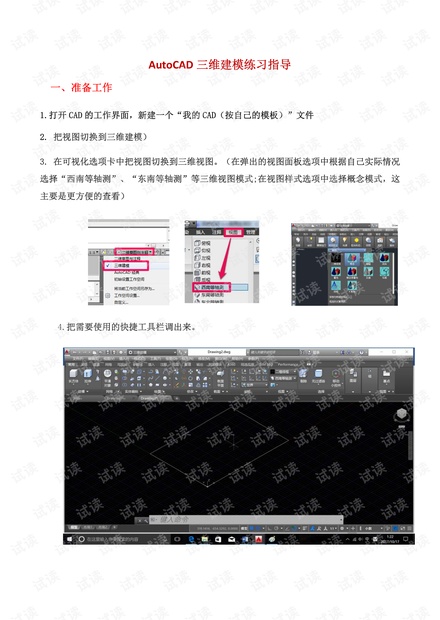

AutoCAD 三维建模练习指导
一、准备工作
1.打开 CAD 的工作界面,新建一个“我的 CAD(按自己的模板)”文件
2. 把视图切换到三维建模)

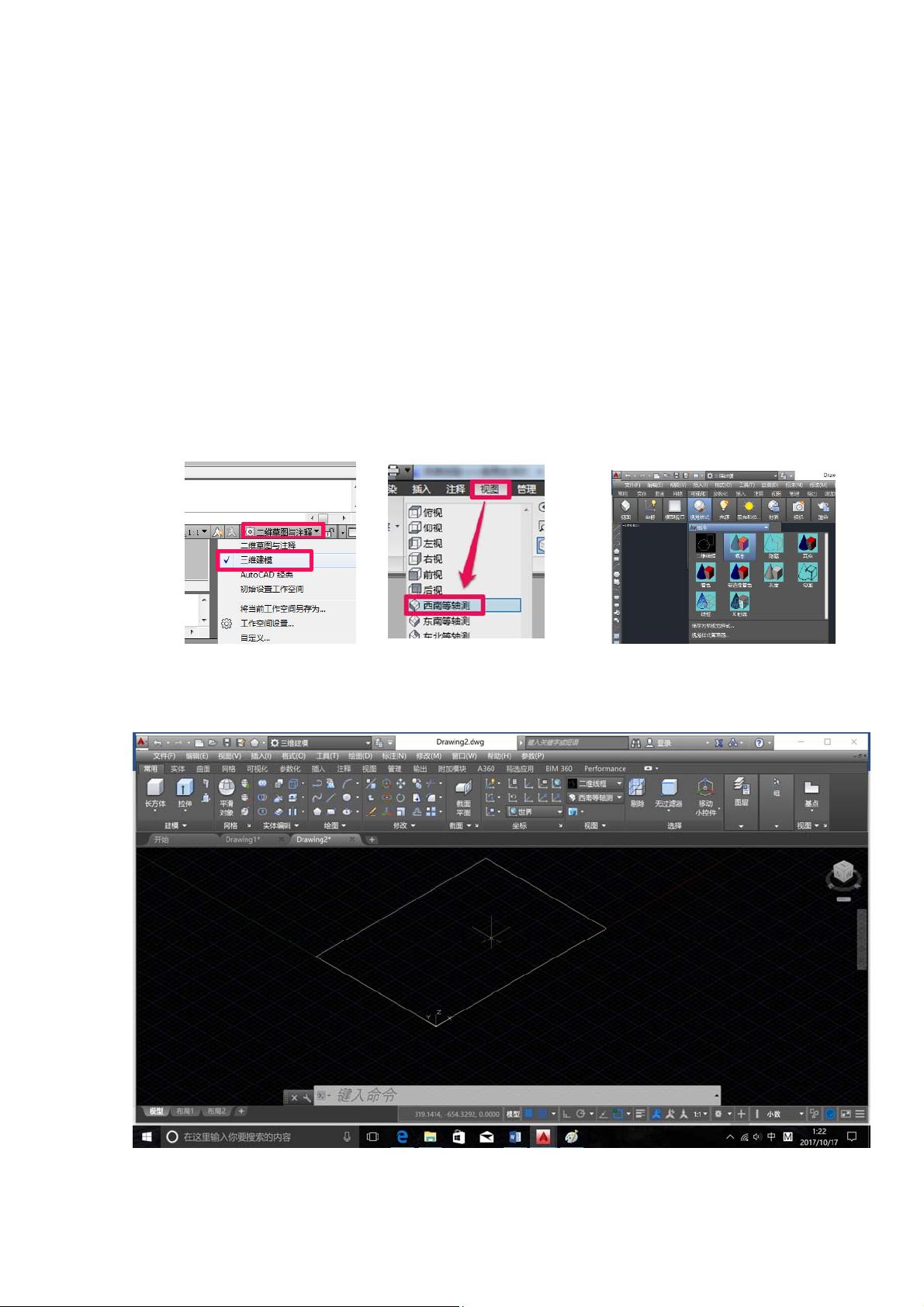

3. 在可视化选项卡中把视图切换到三维视图。(在弹出的视图面板选项中根据自己实际情况
选择“西南等轴测”、“东南等轴测”等三维视图模式;在视图样式选项中选择概念模式,这
主要是更方便的查看)
4.把需要使用的快捷工具栏调出来。

二、三维坐标系实例——三维坐标系、长方体、倒角、删除面
任务:
绘制如图 1‐1 所示的实体。
目的:通过绘制此图形,学习长方体命令、实体倒角、删除面命令和用户坐标系的建立方法。
知识准备:基本绘图命令和对象捕捉、对象追踪的应用。
图 1‐1
操作过程分解:
1.绘制长方体
调用长方体命令:
实体工具栏:
下拉菜单:[绘图][实体] [长方体]
命令窗口:BOX
AutoCAD 提示:
指定长方体的角点或 [中心点(CE)] <0,0,0>:在屏幕上任意点单击
指定角点或 [立方体(C)/长度(L)]:L //选择给定长宽高模式。
指定长度: 30
指定宽度: 20
指定高度: 20

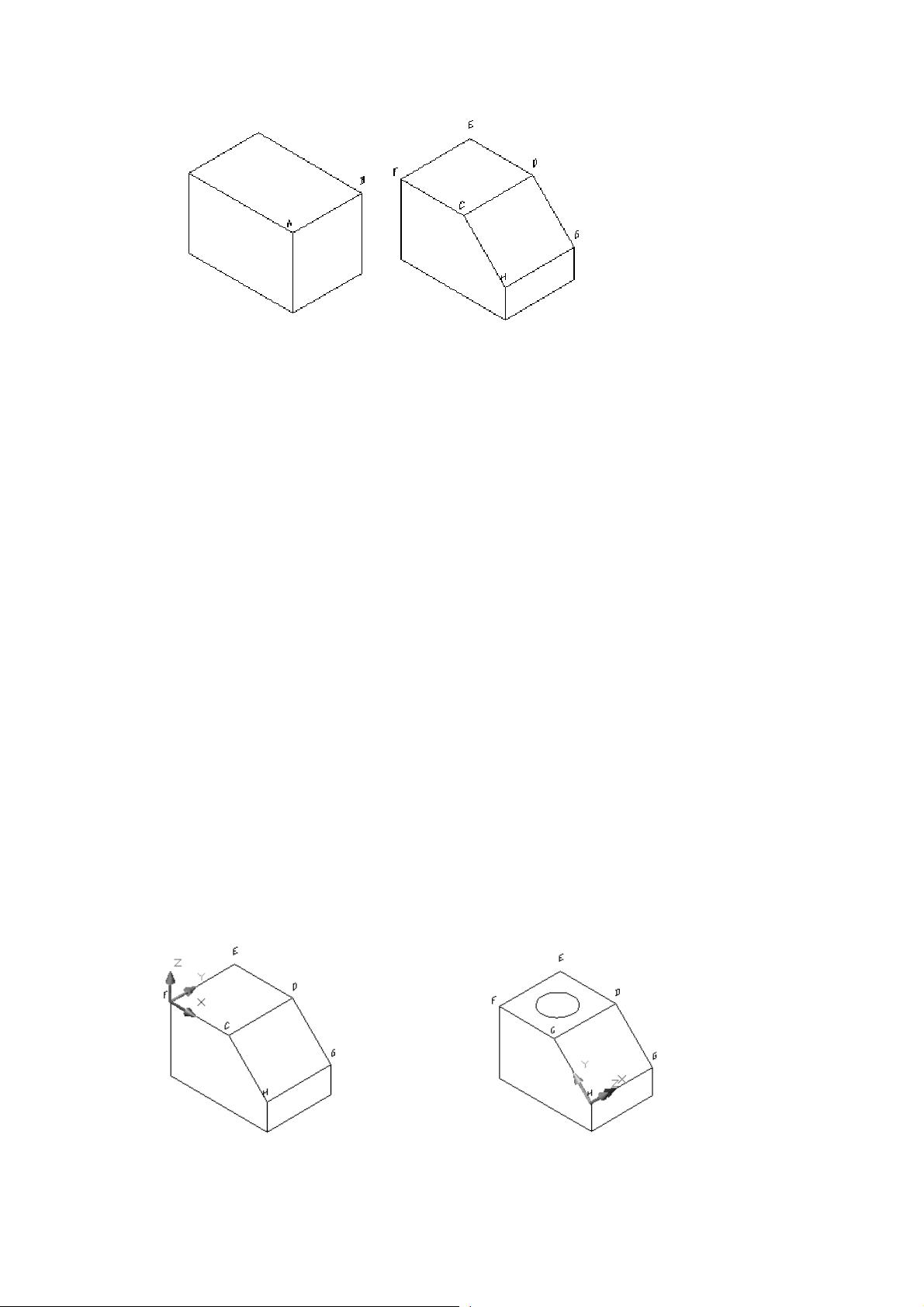

绘制出长 30,宽 20,高 20 的长方体,如图 1-2 所示。

图 1‐2图 1‐3
2.倒角
用于二维图形的倒角、圆角编辑命令在三维图中仍然可用。单击“编辑”工具栏上的倒角按钮,调用倒
角命令:
命令: _chamfer
(“修剪”模式) 当前倒角距离 1 = 0.0000,距离 2 = 0.0000
选择第一条直线或 [多段线(P)/距离(D)/角度(A)/修剪(T)/方式(M)/多个(U)]:在 AB 直线上单击
基面选择...
输入曲面选择选项 [下一个(N)/当前(OK)] <当前>: //选择默认值。
指定基面的倒角距离: 12
指定其他曲面的倒角距离 <12.0000>: //选择默认值 12。
选择边或 [环(L)]:在 AB 直线上单击
结果如图 1-3 所示。
3.移动坐标系,绘制上表面圆
因为 AutoCAD 只可以在 XY 平面上画图,要绘制上表面上的图形,则需要建立用户坐标系。由于世界坐
标系的 XY 面与 CDEF 面平行,且 X 轴、Y 轴又分别与四边形 CDEF 的边平行,因此只要把世界坐标系移到
CDEF 面上即可。移动坐标系,只改变坐标原点的位置,不改变 X、Y 轴的方向。如图 1‐4 所示。
图 1‐4图 1‐5

(1)移动坐标系
命令行窗口输入: UCS
AutoCAD 提示:
当前 UCS 名称: *世界*
命令行窗口输入: M //选择移动选项。
指定新原点或 [Z 向深度(Z)] <0,0,0>: <对象捕捉 开>选择 F 点单击
也可直接调用“移动坐标系”命令:
UCS 工具栏:
下拉菜单:[工具][移动 UCS(V)]
(2)绘制表面圆
打开“对象追踪”、“对象捕捉”, 调用圆命令,捕捉上表面的中心点,以 5 为半径绘制上表面的圆。
结果如图 1-5 所示。
4.三点法建立坐标系,绘制斜面上圆
(1)三点法建立用户坐标系
命令行窗口输入: UCS
AutoCAD 提示:
当前 UCS 名称: *没有名称*
命令行窗口输入: N//新建坐标系。
指定新 UCS 的原点或[Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] <0,0,0>:3
//选择三点方式。
指定新原点 <0,0,0>:在 H 点上单击
在正 X 轴范围上指定点 <50.9844,-27.3562,12.7279>:在 G 点单击
在 UCS XY 平面的正 Y 轴范围上指定点 <49.9844,-26.3562,12.7279>:在 C 点单击

也可用下面两种方法直接调用“三点法”建立用户坐标系
UCS 工具栏:
下拉菜单:[工具][新建 UCS(W)][三点(3)]
(2)绘制圆
方法同第 3 步,结果如图 1-6 所示。
图 16

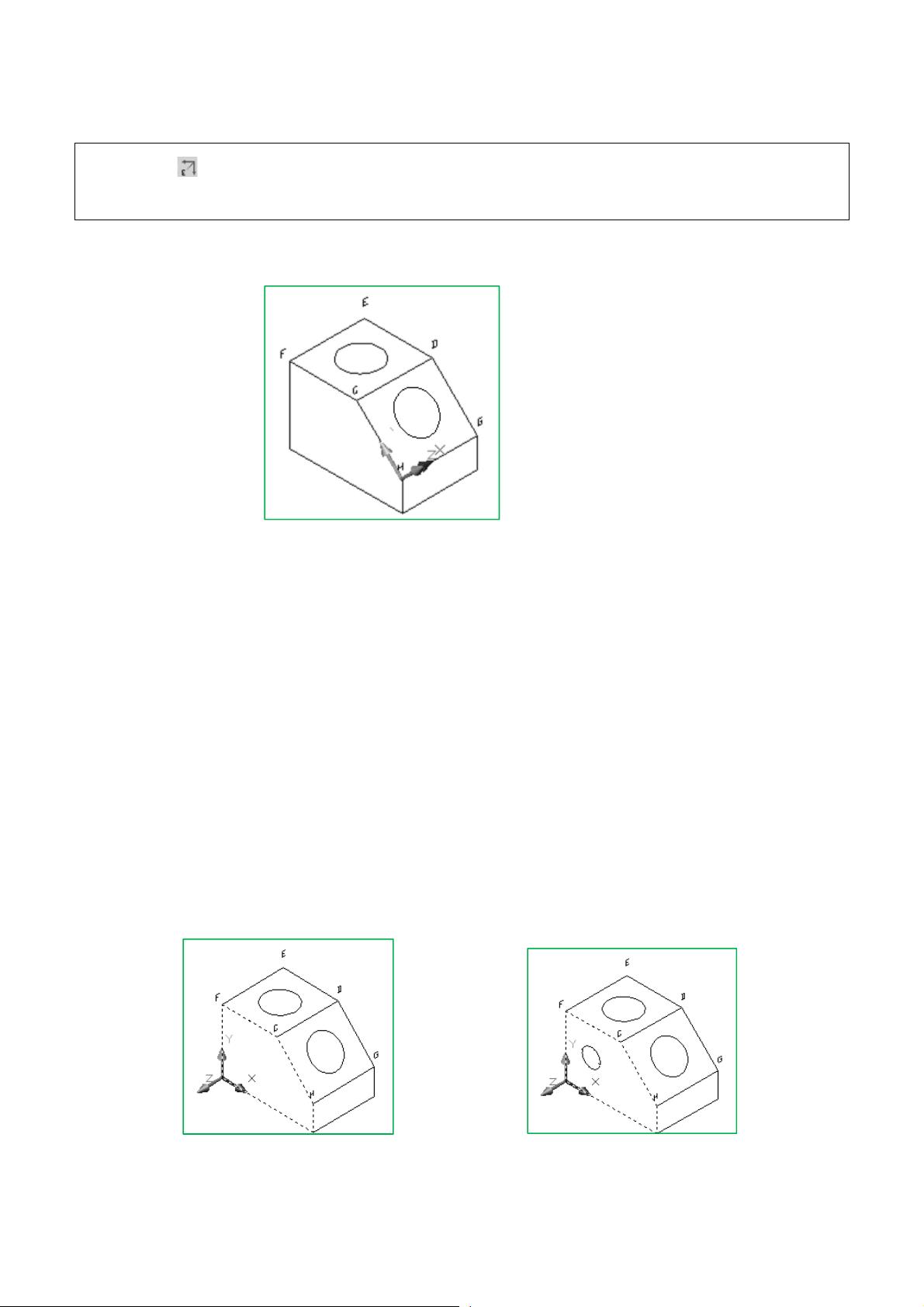

5.以所选实体表面建立 UCS,在侧面上画圆
(1)选择实体表面建立 UCS
在命令窗口输入 UCS,调用用户坐标系命令:
命令: ucs
当前 UCS 名称: *世界*
输入选项: [面(F)]: F
选择实体对象的面:在侧面上接近底边处拾取实体表面
输入选项 [下一个(N)/X 轴反向(X)/Y 轴反向(Y)] <接受>: //接受图示结果。
结果如图 1-7 所示。
(2)绘制圆
方法同上步,完成图 1-8 所示图形。
图 1‐7图 1‐8
