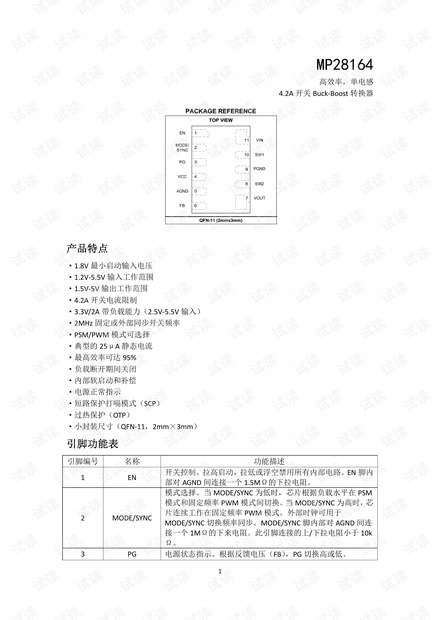

MP28164
高效率，单电感
4.2A 开关 Buck-Boost 转换器
产品特点
·1.8V 最小启动输入电压
·1.2V-5.5V 输入工作范围
·1.5V-5V 输出工作范围
·4.2A 开关电流限制
·3.3V/2A 带负载能力（2.5V-5.5V 输入）
·2MHz 固定或外部同步开关频率
·PSM/PWM 模式可选择
·典型的 25μA 静态电流
·最高效率可达 95%
·负载断开期间关闭
·内部软启动和补偿
·电源正常指示
·短路保护打嗝模式（SCP）
·过热保护（OTP）
·小封装尺寸（QFN-11，2mm×3mm）
引脚功能表
引脚编号
名称 功能描述
1 EN
开关控制。拉高启动，拉低或浮空禁用所有内部电路。EN 脚内
部对 AGND 间连接一个 1.5MΩ的下拉电阻。
2 MODE/SYNC
模式选择。当 MODE/SYNC 为低时，芯片根据负载水平在 PSM
模式和固定频率 PWM 模式间切换。当 MODE/SYNC 为高时，芯
片连续工作在固定频率 PWM 模式。外部时钟可用于
MODE/SYNC 切换频率同步。MODE/SYNC 脚内部对 AGND 间连
接一个 1MΩ的下来电阻。此引脚连接的上/下拉电阻小于 10k
Ω。
3 PG
电源状态指示。根据反馈电压（FB），PG 切换高或低。
