BT656主要是针对PAL/NTSC等标清视频，一般时钟频率是27MHz。但它也可以传输高清视
频信号数据。后来随着高清视频发展的需要，又推出了BT1120标准，它与BT656是类似
的，只不过时钟频率更高了，一般时钟频率是74.25MHz，以适合高清视频的传输。而实际
应用发现，BT1120接口是可以接收BT656的HD20bitmode输入数据的。
一般对于8bit/10bit数据总线，SDTV（NTSC/PAL480i/576i）的分辨率就是BT656模式，
而16bit/20bit的HDTV分辨率就是BT1120模式。
当传输RGB像素格式数据时，需要24bit数据总线：16bit24bit为R分量，8bit16bit为G分
量，0bit8bit为B分量。
当传输YUV（YCbCr）像素格式数据时，有两种情况：（1）需要16bit数据总线：8bit16bit
为Y分量，0bit8bit为Cb、Cr分量；（2）需要8bit数据总线：8bit16bit为Y、Cb、Cr分量。
数据结构与接口：
BT601是SDTV的数据结构，BT656是SDTV的接口
BT709是HDTV的数据结构，BT1120是HDTV的接口
高标清数据位数模式（粗体字体为一般情况）：
HD10bitmodePCLK@148.5or148.5/1.001MHz
HD20bitmodePCLK@74.25or74.25/1.001MHzbt656接口、bt1120接口
SD10bitmodePCLK@27MHzbt656接口
SD20bitmodePCLK@13.5MHz

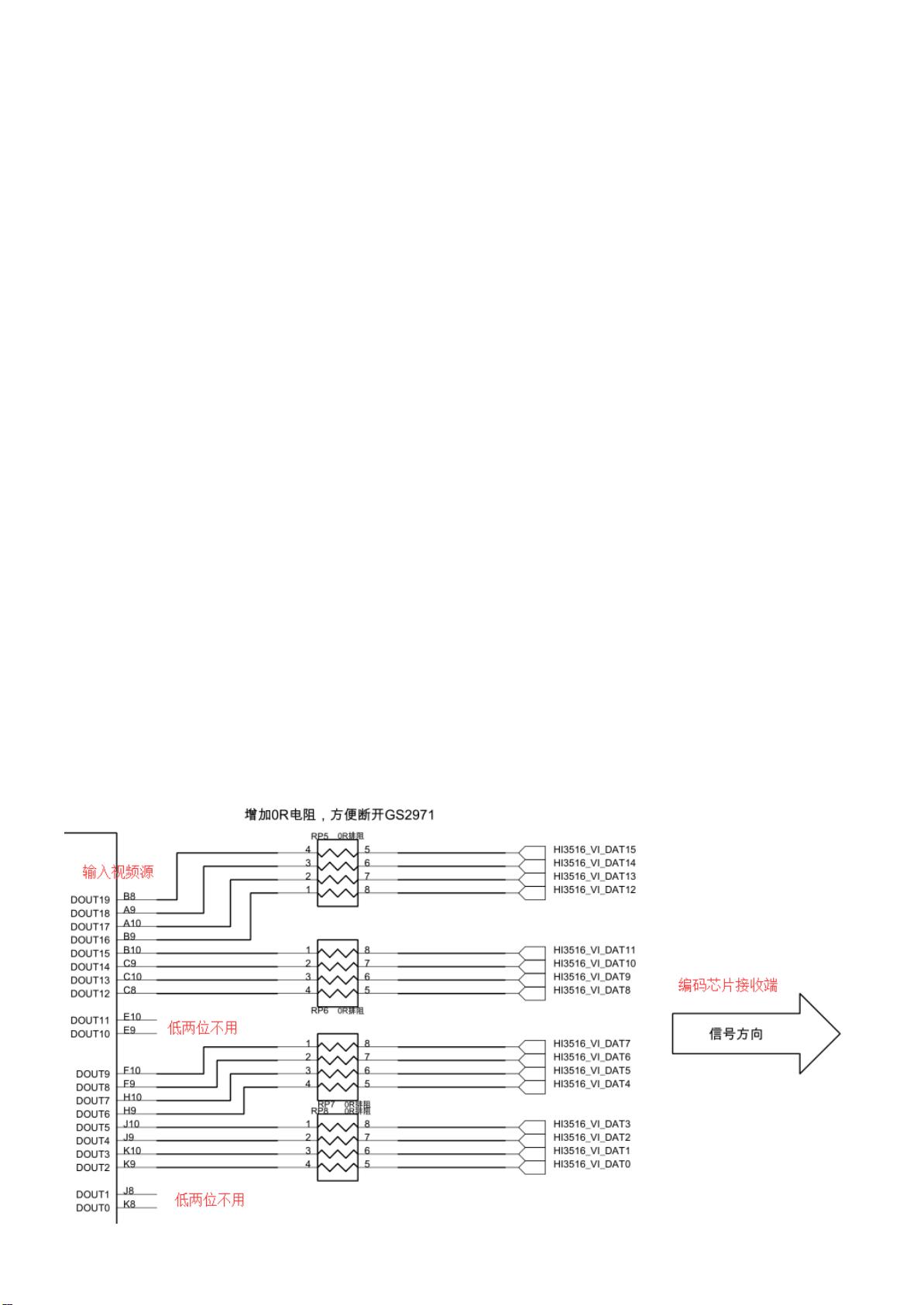

应用示例（只接收像素格式为YCbCr的情况）：
说明（如下图）：
