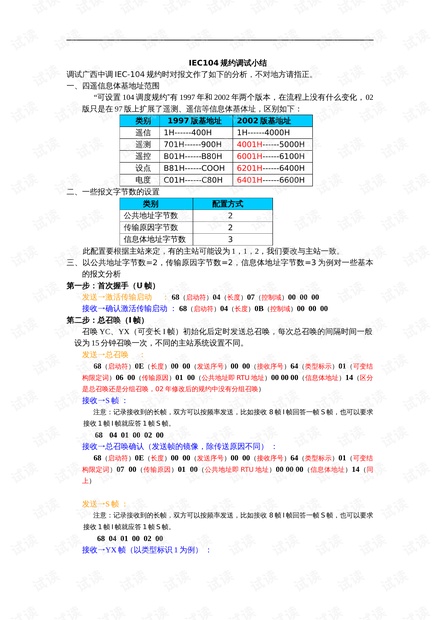

IEC104 规约调试小结
调试广西中调 IEC-104 规约时对报文作了如下的分析，不对地方请指正。
一、四遥信息体基地址范围
“可设置 104 调度规约”有 1997 年和 2002 年两个版本，在流程上没有什么变化，02
版只是在 97 版上扩展了遥测、遥信等信息体基体址，区别如下：
类别 1997 版基地址 2002 版基地址
遥信
1H------400H 1H------4000H
遥测
701H------900H 4001H------5000H
遥控
B01H------B80H 6001H------6100H
设点
B81H------COOH 6201H------6400H
电度
C01H------C80H 6401H------6600H
二、一些报文字节数的设置
类别 配置方式
公共地址字节数
2
传输原因字节数
2
信息体地址字节数
3
此配置要根据主站来定，有的主站可能设为 1，1，2，我们要改与主站一致。
三、以公共地址字节数=2，传输原因字节数=2，信息体地址字节数=3 为例对一些基本
的报文分析
第一步：首次握手（U 帧）
发送→激活传输启动 ： 68（启动符）04（长度）07（控制域）00 00 00
接收→确认激活传输启动 ： 68（启动符）04（长度）0B（控制域）00 00 00
第二步：总召唤（I 帧）
召唤 YC、YX（可变长 I 帧）初始化后定时发送总召唤，每次总召唤的间隔时间一般
设为 15 分钟召唤一次，不同的主站系统设置不同。
发送→总召唤 ：
68（启动符）0E（长度）00 00（发送序号）00 00（接收序号）64（类型标示）01（可变结
构限定词）06 00（传输原因）01 00（公共地址即 RTU 地址）00 00 00（信息体地址）14（区分
是总召唤还是分组召唤，02 年修改后的规约中没有分组召唤）
接收→S 帧 ：
注意：记录接收到的长帧，双方可以按频率发送，比如接收 8 帧 I 帧回答一帧 S 帧，也可以要求
接收 1 帧 I 帧就应答 1 帧 S 帧。
68 04 01 00 02 00
接收→总召唤确认（发送帧的镜像，除传送原因不同） ：
68（启动符）0E（长度）00 00（发送序号）00 00（接收序号）64（类型标示）01（可变结
构限定词）07 00（传输原因）01 00（公共地址即 RTU 地址）00 00 00（信息体地址）14（同
上）
发送→S 帧 ：
注意：记录接收到的长帧，双方可以按频率发送，比如接收 8 帧 I 帧回答一帧 S 帧，也可以要求
接收 1 帧 I 帧就应答 1 帧 S 帧。
68 04 01 00 02 00
接收→YX 帧（以类型标识 1 为例） ：
