Gerber
文件输出操作
1
、
首先检查
pcb
状态,操作如下:
弹出下面方框,关键看上面
6
项结果,全部为绿色即可;
2
、

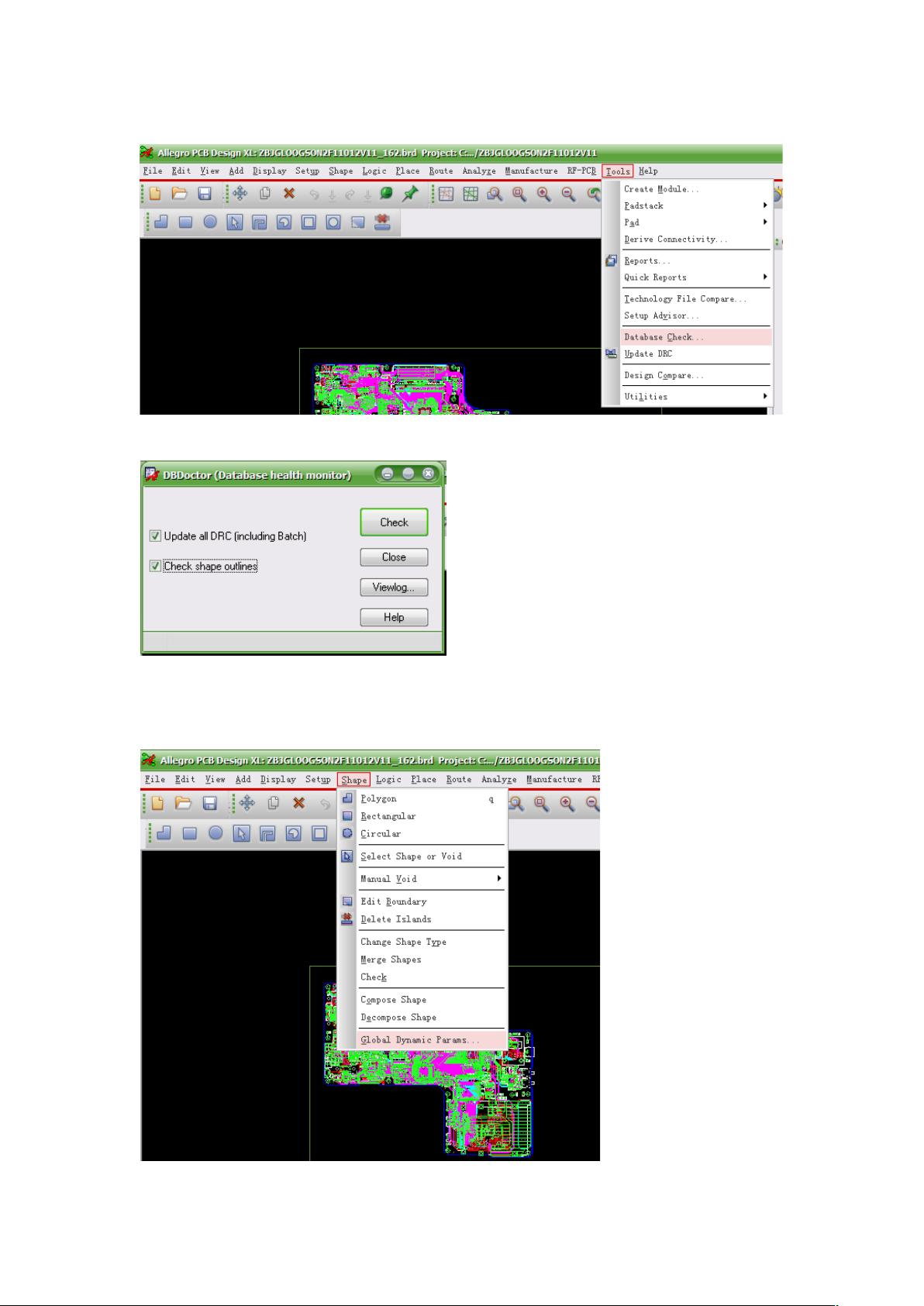

Database Check
检查,该操作需要运行至少两遍;
选择如下,
点击右侧“
check
”
;
3
、
gerber
输出设置:
点击
shape
——
>
最后一项,如下图:

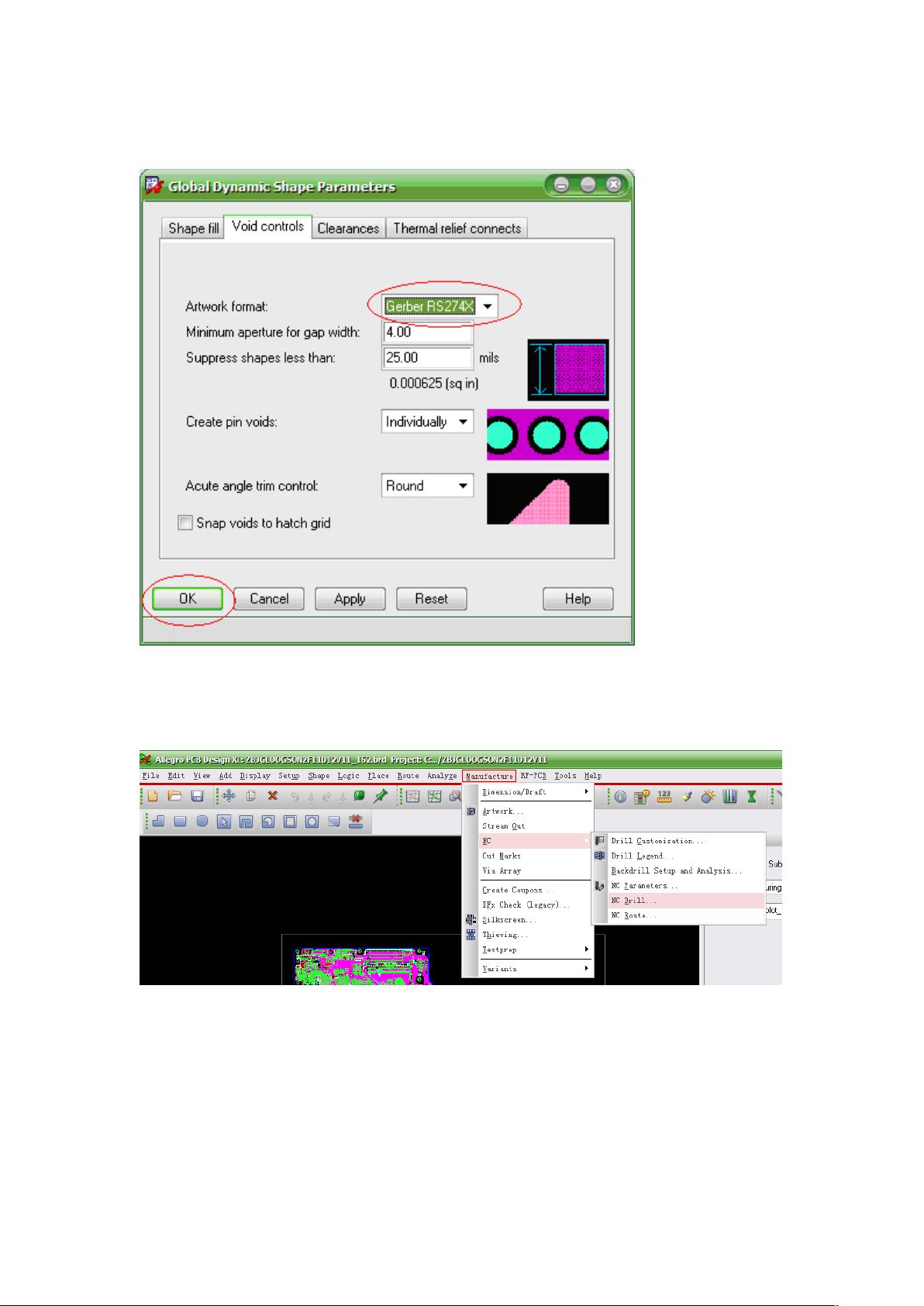

选择第二项,如下设置:
点击
OK;
4
、生成钻孔文件:
选择
Manufacture
—
>NC
—
>NC Drill
;
设置如下:
