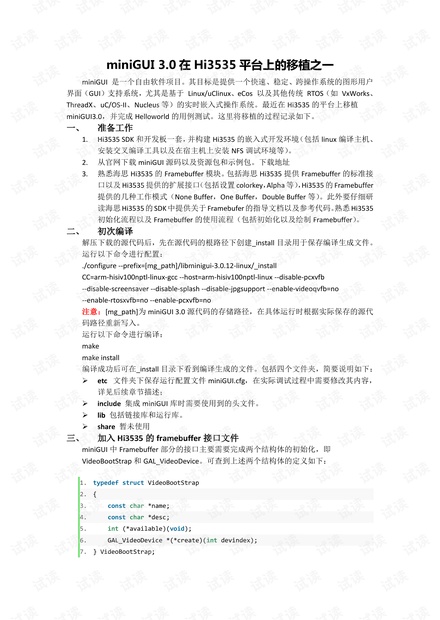

miniGUI 3.0 在 Hi3535 平台上的移植之一
miniGUI 是一个自由软件项目。其目标是提供一个快速、稳定、跨操作系统的图形用户
界面（GUI）支持系统，尤其是基于 Linux/uClinux、eCos 以及其他传统 RTOS（如 VxWorks、
ThreadX、uC/OS-II、Nucleus 等）的实时嵌入式操作系统。最近在 Hi3535 的平台上移植
miniGUI3.0，并完成 Helloworld 的用例测试。这里将移植的过程记录如下。
一、 准备工作
1. Hi3535 SDK 和开发板一套，并构建 Hi3535 的嵌入式开发环境（包括 linux 编译主机、
安装交叉编译工具以及在宿主机上安装 NFS 调试环境等）。
2. 从官网下载 miniGUI 源码以及资源包和示例包。下载地址
3. 熟悉海思 Hi3535 的 Framebuffer 模块。包括海思 Hi3535 提供 Framebuffer 的标准接
口以及 Hi3535 提供的扩展接口（包括设置 colorkey，Alpha 等），Hi3535 的 Framebuffer
提供的几种工作模式（None Buffer，One Buffer，Double Buffer 等）。此外要仔细研
读海思 Hi3535 的 SDK 中提供关于 Framebufer 的指导文档以及参考代码。熟悉 Hi3535
初始化流程以及 Framebuffer 的使用流程（包括初始化以及绘制 Framebuffer）。
二、 初次编译
解压下载的源代码后，先在源代码的根路径下创建_install 目录用于保存编译生成文件。
运行以下命令进行配置：
./configure --prefix=[mg_path]/libminigui-3.0.12-linux/_install
CC=arm-hisiv100nptl-linux-gcc --host=arm-hisiv100nptl-linux --disable-pcxvfb
--disable-screensaver --disable-splash --disable-jpgsupport --enable-videoqvfb=no
--enable-rtosxvfb=no --enable-pcxvfb=no
注意：[mg_path]为 miniGUI 3.0 源代码的存储路径，在具体运行时根据实际保存的源代
码路径重新写入。
运行以下命令进行编译：
make
make install
编译成功后可在_install 目录下看到编译生成的文件。包括四个文件夹，简要说明如下：
etc 文件夹下保存运行配置文件 miniGUI.cfg，在实际调试过程中需要修改其内容，
详见后续章节描述；
include 集成 miniGUI 库时需要使用到的头文件。
lib 包括链接库和运行库。
share 暂未使用
三、 加入 Hi3535 的 framebuffer 接口文件
miniGUI 中 Framebuffer 部分的接口主要需要完成两个结构体的初始化，即
VideoBootStrap 和 GAL_VideoDevice。可查到上述两个结构体的定义如下：
1. typedef struct VideoBootStrap
2. {
3. const char *name;
4. const char *desc;
5. int (*available)(void);
6. GAL_VideoDevice *(*create)(int devindex);
7. } VideoBootStrap;
