爱手册爱翻译 中为电子科技
3 / 23
1. DDR 原理性连接框图

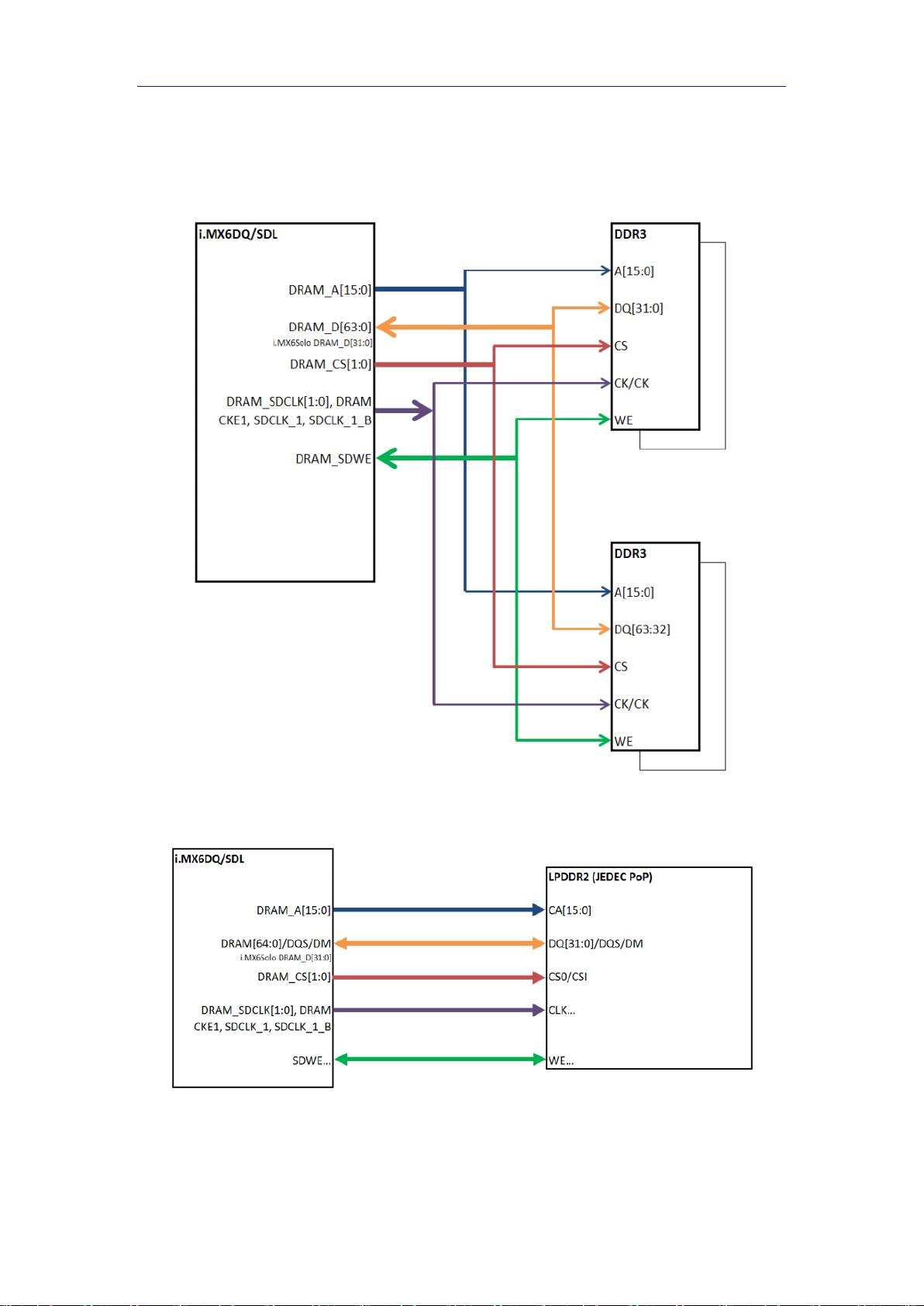

图 1、图 2 为 I.MX6DQ/SDL 与 DDR 连接框图,连接示意一目了然。
图 1 DDR3 与 i.MX6DQ/SDL 连接示意图
图 2 LPDDR2 与 i.MX6DQ/SDL 连接示意图

爱手册爱翻译 中为电子科技
4 / 23
2. DDR 布局布线规则
DDR3 在布线中十分重要,它必须考虑阻抗匹配问题,通常单端为 50Ω ,差分 100Ω 。

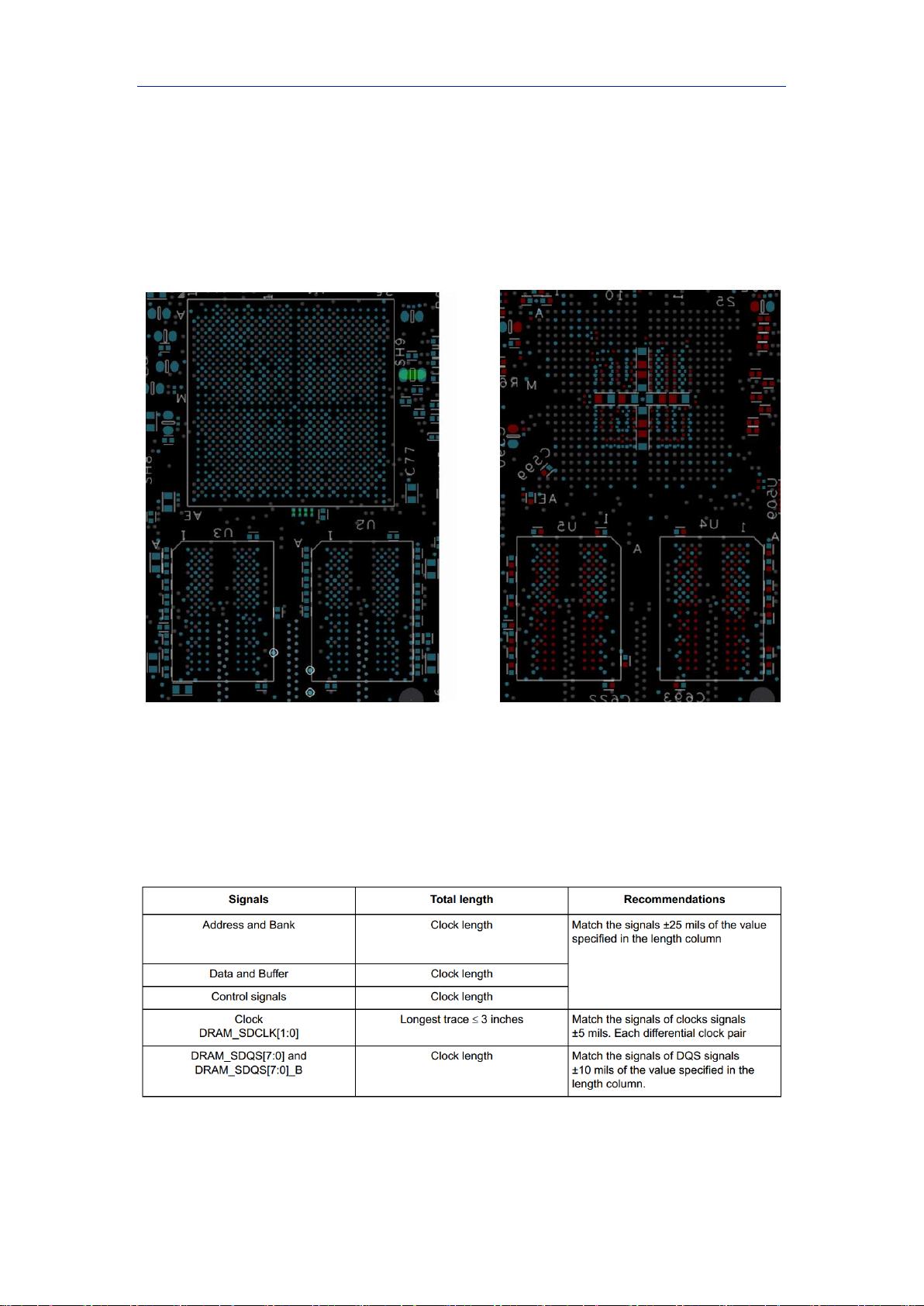

图 3 给出了 DDR 及其去耦电容的最终布局,其中左图是顶层布局,右图为底层布局,
共计 4 片 DDR3 芯片,顶层、底层各两片。DDR 应该尽量靠近 CPU,这样可以减小寄生参数
和传播延时。
图 3 DDR 和去耦电容的布局
DDR3 的有两种布线形式:一种是所有信号线等长,另一种是以字节为单位分组等长。
所有信号线等长布线,该种布线方式在信号完整性上是最理想的,在设置约束规则上是
简单的,但由于布线空间,使得这种方法耗时费力,甚至设计无法实现,在此只是提及一下,
并不推荐使用该种方法。各信号线布线长度要求如表 1 所示。
表 1 所有信号线等长的布线方式
以字节为单位分组等长布线,该种布线方式以“小组”为单位作等长处理,实际工程当
中等长处理容易实现,但是这种方式约束规则较为复杂,毕竟每“小组”都需要一个约束规

爱手册爱翻译 中为电子科技

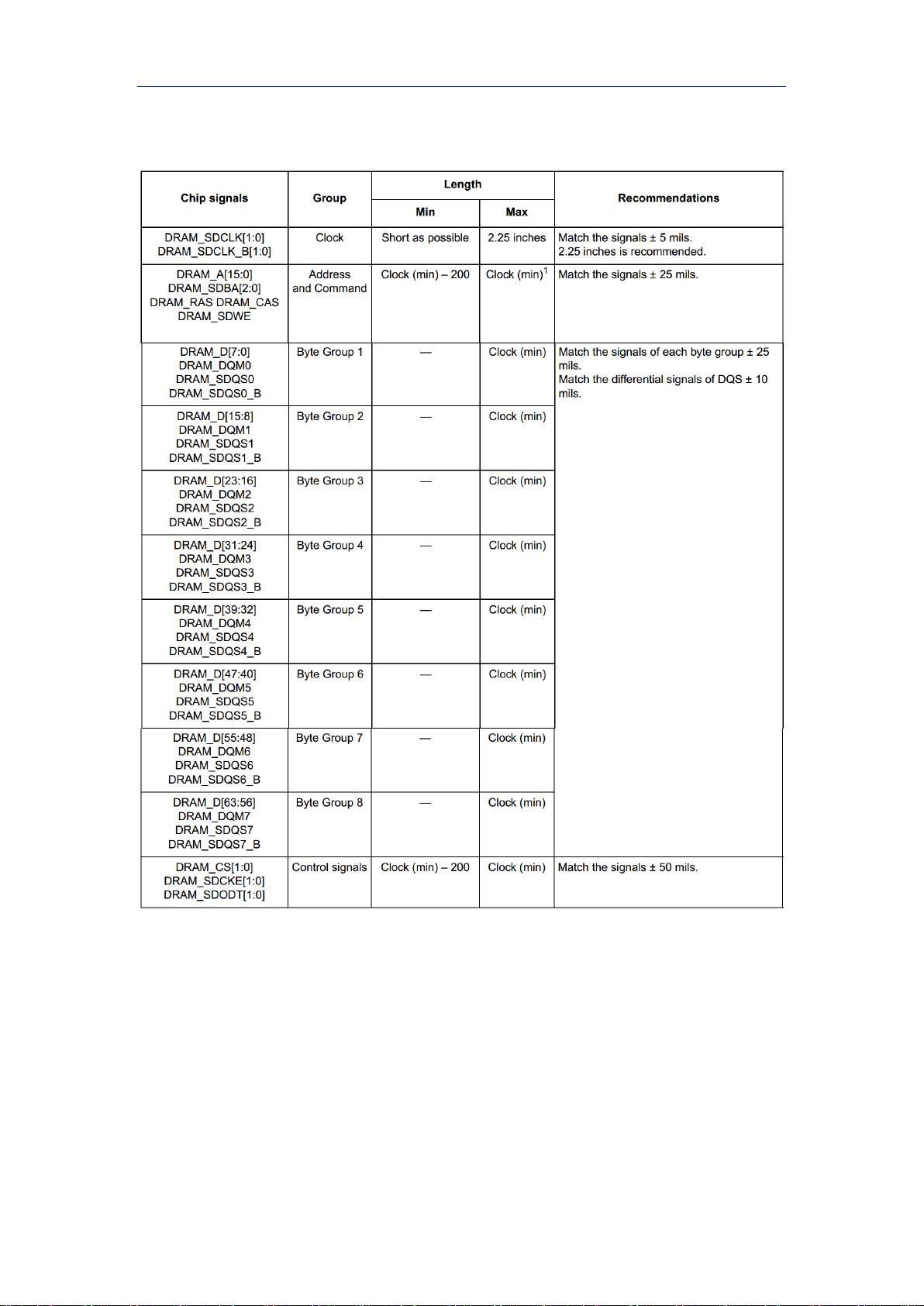

5 / 23
则。表 2 给出了以字节为单位分组等长布线要求。
表 2 以字节为单位分组等长
1. Clock(min):Clock 的最短长度,因为它有一个±5mil 的容差
最后,还有一个需要注意的是阻抗匹配问题,推荐单端 50Ω ,差分 100Ω 。
3. DDR 布线细节
i.MX6 DDR 的布线,可以将所有信号分成 3 组:数据线组、地址线组和控制线组,每组
各自设置自己的布线规则,但同时也要考虑组与组之间的规则。
