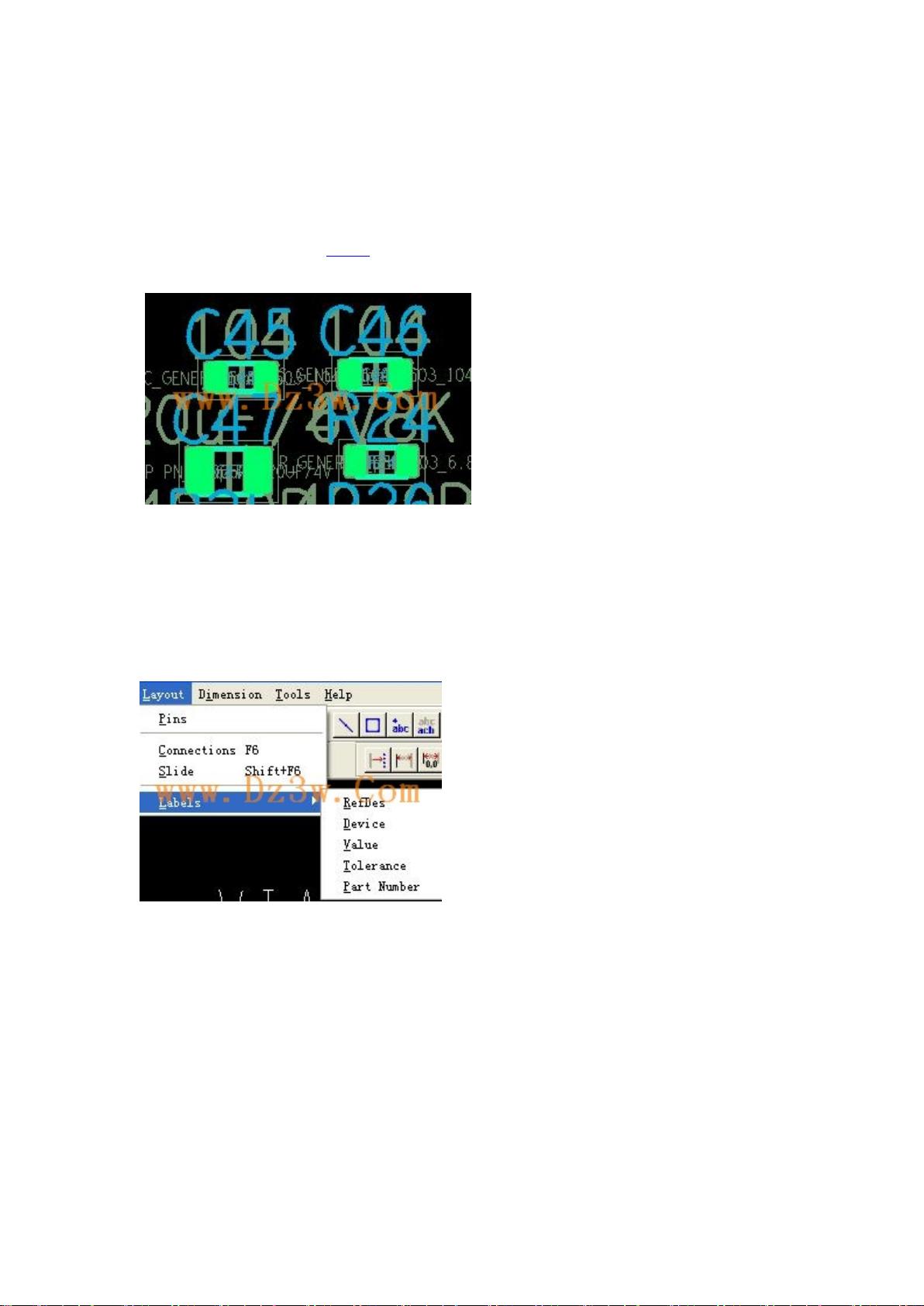

在 PCB 设计中遇到了元件文字的问题，看下图
是不是相当的乱，从字面上可以看出好多叠加的文字，到底是怎么回事呢？
我们先从元件的封装说起，我们使用 allegro 在制作元件封装时，都是通过
File-->New,然后在 Drawing Type 中选择 Package symbols 创建的，这时的
allegro 菜单中会多一个 layout，而平时没有这个菜单，他专门负责上图中的文
字
在上图中的 layout 中可以看到在 Labels 子菜单中还有六个选项
• RefDes 这个是为了在放置时产生元件序号用的，是上图的 C45
• Device 这个是元件的名称，也就是上图中那一串非常小的字母
• Value 这个是元件的真实值，也就是上图中 104 和 105
• Tolerance 是容许的误差值，一般不用
• Part Number 是零件编号，一般不用
