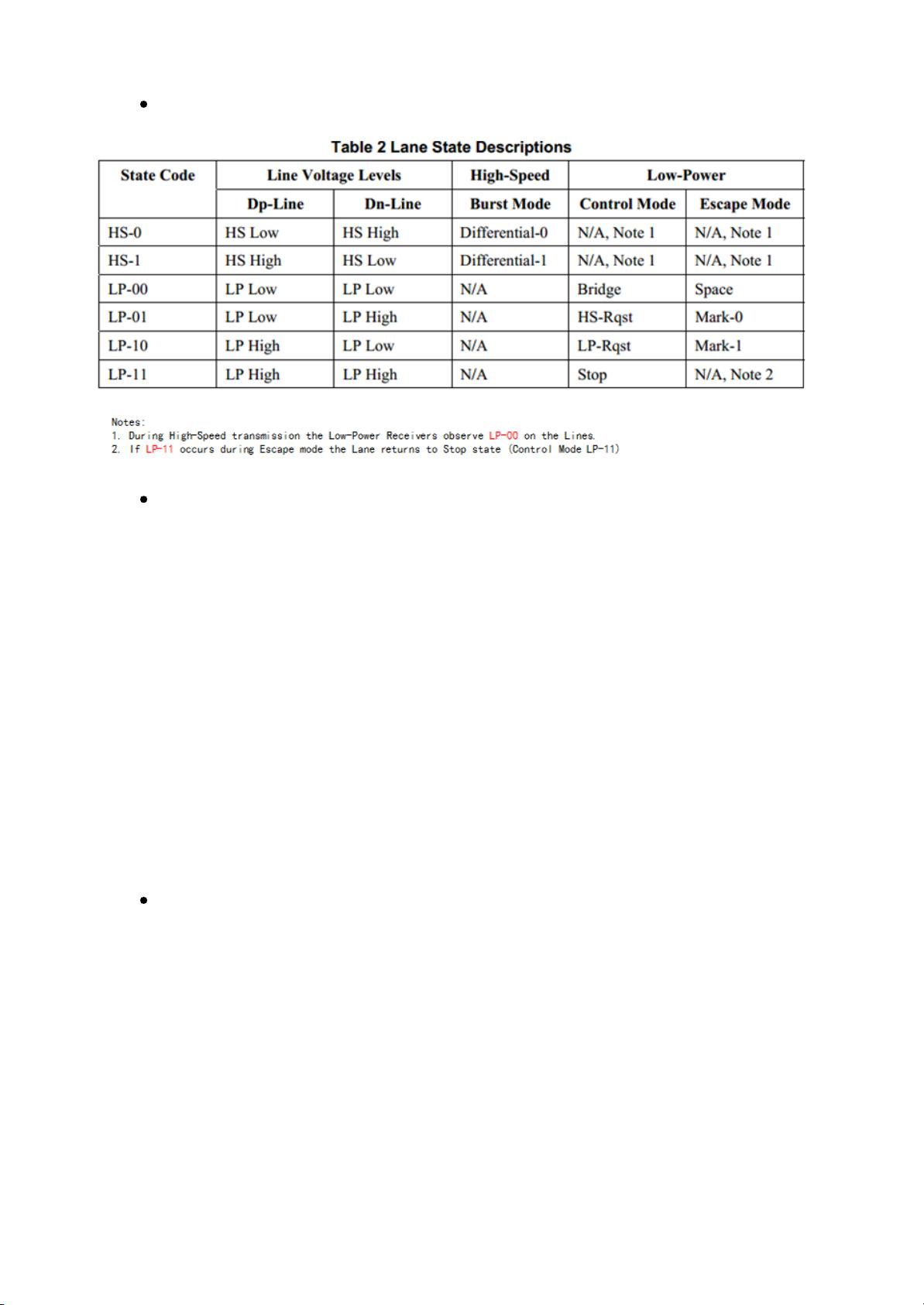

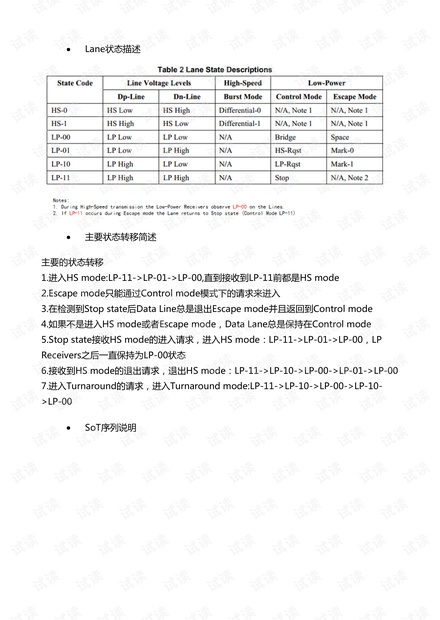

Lane状态描述
主要状态转移简述
主要的状态转移
1.进入HSmode:LP-11->LP-01->LP-00,直到接收到LP-11前都是HSmode
2.Escapemode只能通过Controlmode模式下的请求来进入
3.在检测到Stopstate后DataLine总是退出Escapemode并且返回到Controlmode
4.如果不是进入HSmode或者Escapemode，DataLane总是保持在Controlmode
5.Stopstate接收HSmode的进入请求，进入HSmode：LP-11->LP-01->LP-00，LP
Receivers之后一直保持为LP-00状态
6.接收到HSmode的退出请求，退出HSmode：LP-11->LP-10->LP-00->LP-01->LP-00
7.进入Turnaround的请求，进入Turnaroundmode:LP-11->LP-10->LP-00->LP-10-
>LP-00

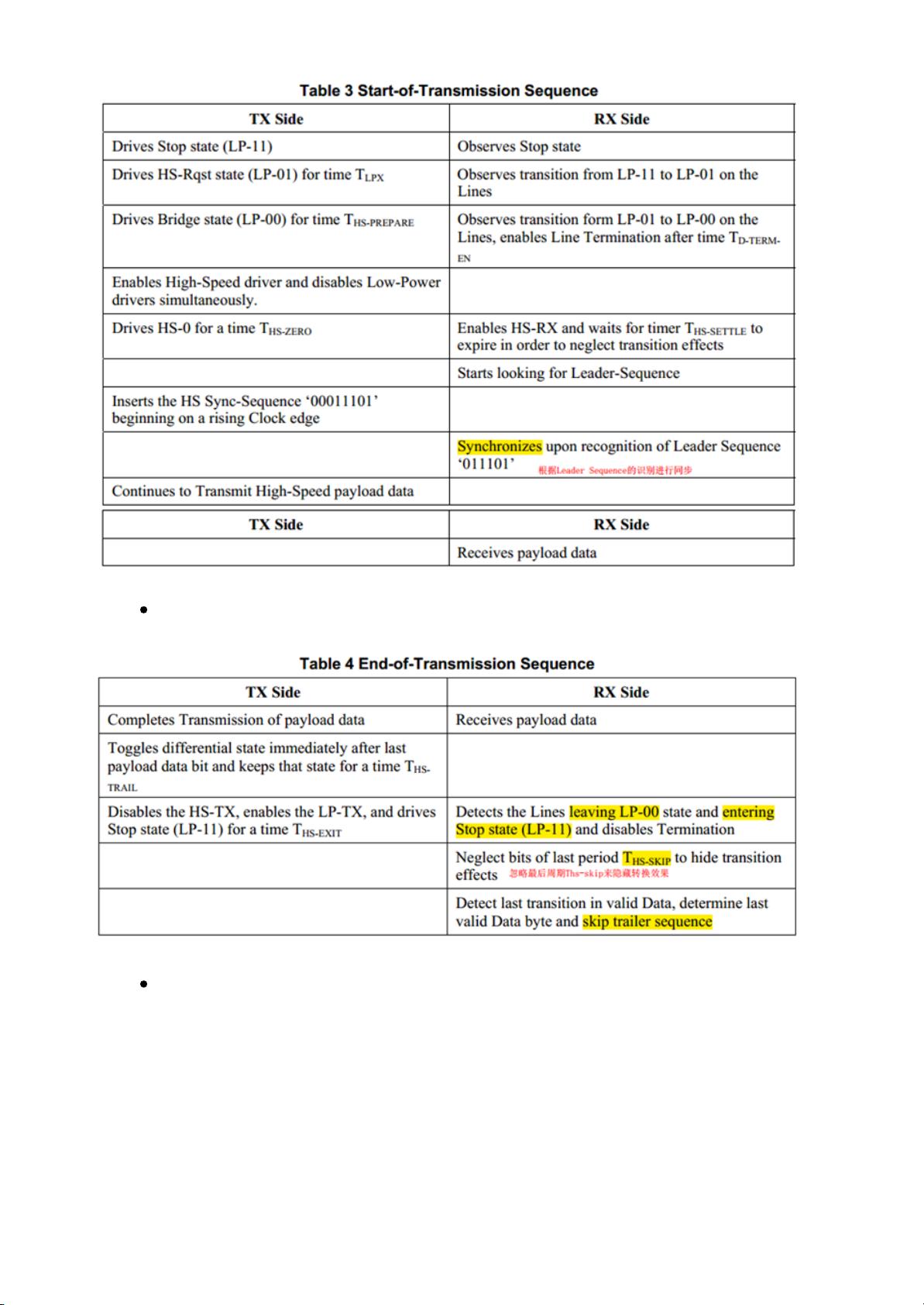

SoT序列说明
