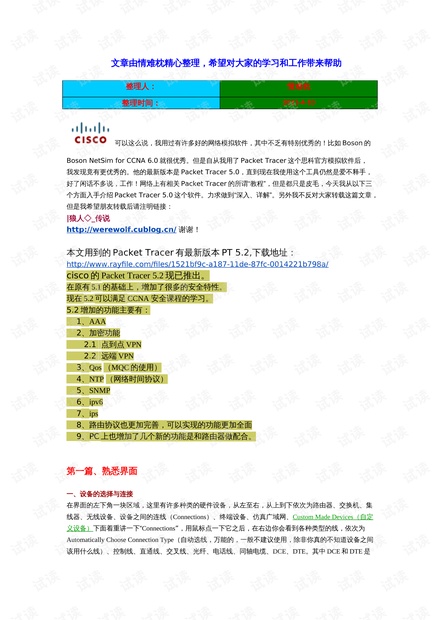

Cisco_Packet_Tracer实验教程

文章由情难枕精心整理，希望对大家的学习和工作带来帮助

整理人： 情难枕

整理时间：

2011-4-10

可以这么说，我用过有许多好的网络模拟软件，其中不乏有特别优秀的！比如 Boson 的

Boson NetSim for CCNA 6.0 就很优秀。但是自从我用了 Packet Tracer 这个思科官方模拟软件后，

我发现竟有更优秀的。他的最新版本是 Packet Tracer 5.0，直到现在我使用这个工具仍然是爱不释手，

好了闲话不多说，工作！网络上有相关 Packet Tracer 的所谓“教程”，但是都只是皮毛，今天我从以下三

http://www.ray"le.com/"les/1521bf9c-a187-11de-87fc-0014221b798a/

cisco 的 Packet Tracer 5.2 现已推出。

在原有 5.1 的基础上，增加了很多的安全特性。

现在 5.2 可以满足 CCNA安全课程的学习。

5.2 增加的功能主要有：

  1、AAA

  2、加密功能

   2.1点到点 VPN

   2.2远端 VPN

  3、Qos（MQC 的使用）





第一篇、熟悉界面



一、设备的选择与连接

在界面的左下角一块区域，这里有许多种类的硬件设备，从左至右，从上到下依次为路由器、交换机、集

线器、无线设备、设备之间的连线（Connections）、终端设备、仿真广域网、Custom Made Devices （自定

义设备）下面着重讲一下“Connections”，用鼠标点一下它之后，在右边你会看到各种类型的线，依次为

Automatically Choose Connection Type（自动选线，万能的，一般不建议使用，除非你真的不知道设备之间

该用什么线）、控制线、直通线、交叉线、光纤、电话线、同轴电缆、DCE、DTE。其中 DCE 和 DTE 是

第一行的第一个设备也就是 Router 中的任意一个拖到工作区，然后再拖一个然后我们尝试用串行线 Serial

DTE 连接两个路由器时发现，他们之间是不会正常连接的，原因是这两个设备初始化对然虽然都是模块化

的，但是没有添加，比如多个串口等等。那么，这个 Custom Made Devices

设备就比较好了，他会自动添

加一些“必须设备的”，在实验环境下每次选择设备就不用手动添加所需设备了，使用起来很方便，除非你

想添加“用户自定义设备”里没有的设备再添加也不迟。

当你需要用哪个设备的时候，先用鼠标单击一下它，然后在中央的工作区域点一下就 OK 了，或者直接用

鼠标摁住这个设备把它拖上去。连线你就选中一种线，然后就在要连接的线的设备上点一下，选接口，再

点另一设备，选接口就 OK 了。注意，接口可不能乱选哦。连接好线后，你可以把鼠标指针移到该连线上，

你就会线两端的接口类型和名称哦，配置的时候要用到它。

注意到软件界面的最右下角有两个切换模式，分别是 Realtime mode( 实时模式 ) 和

mode （模拟模式） ，实时模式顾名思意即时模式，也就是说是真实模式。举个例子，两台主机通过直通

双绞线连接并将他们设为同一个网段，那么 A 主机 PingB 主机时，瞬间可以完成，对吗？这就是实时模

式。而模拟模式呢，切换到模拟模式后主机 A 的 CMD 里将不会立即显示 ICMP 信息，而是软件正在模拟

这个瞬间的过程，以人类能够理解的方式展现出来

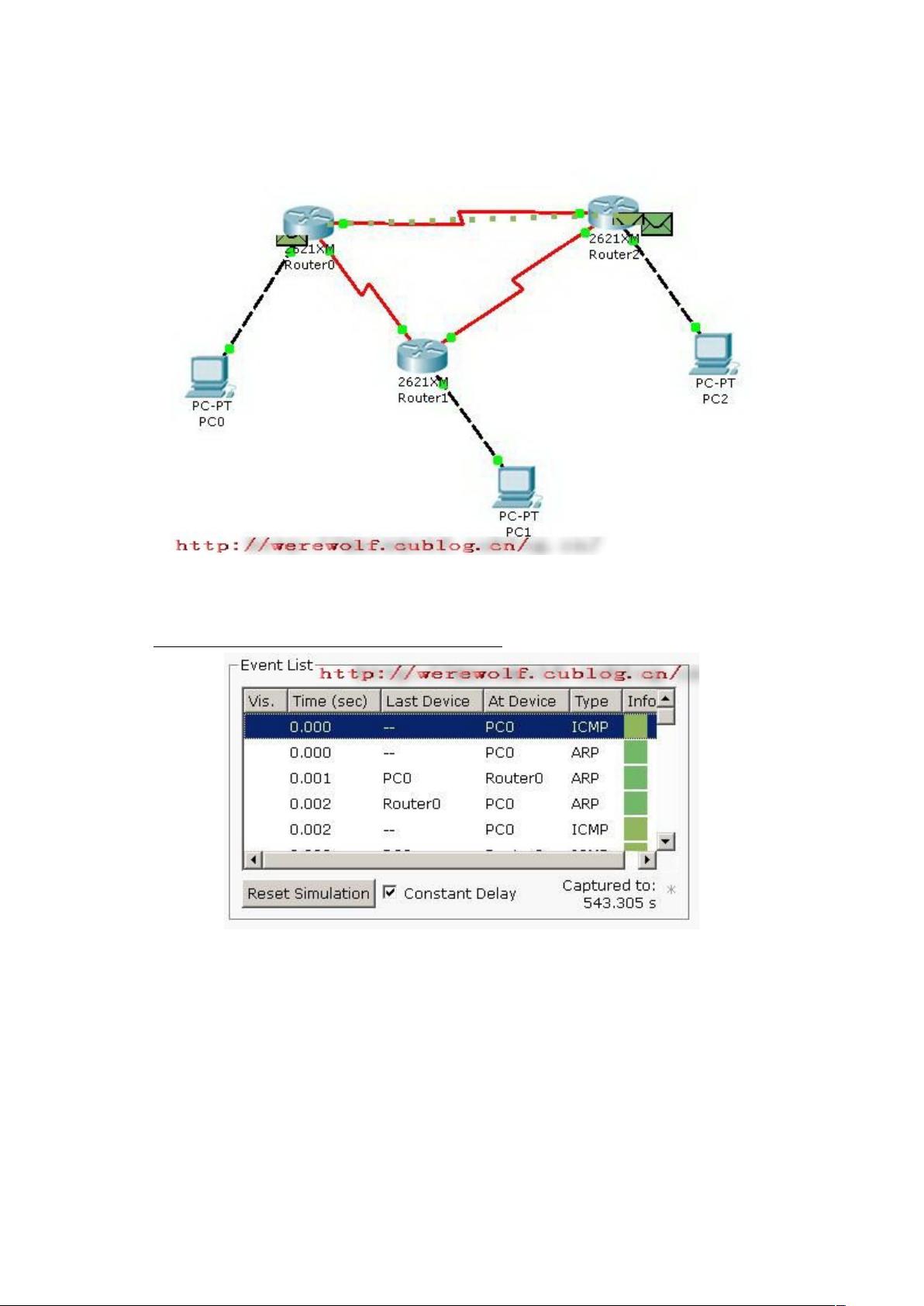

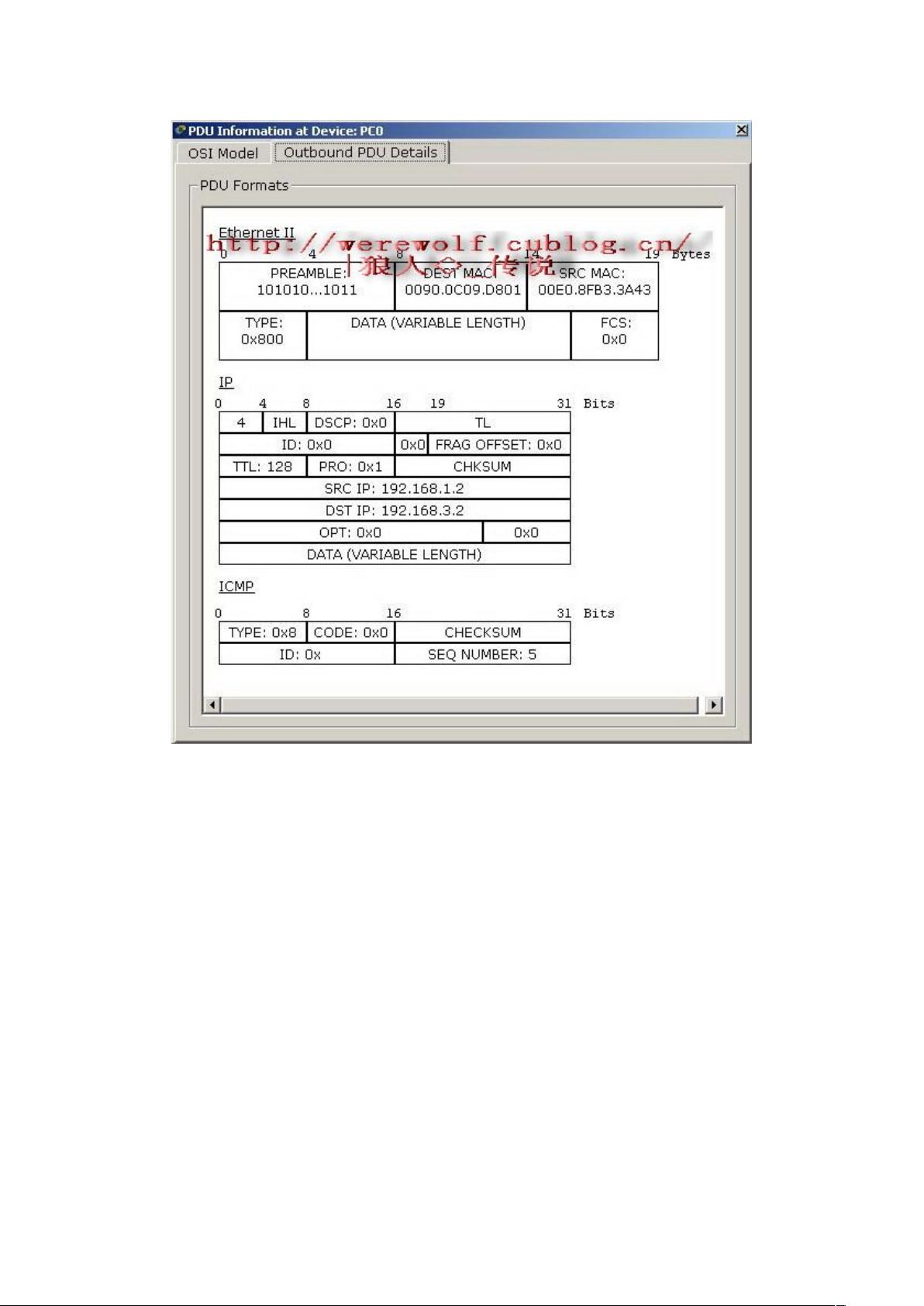

2)单击 Simulate mode 会出现 Event List 对话框，该对话框显示当前捕获到的数据包的详细信息，包

第二篇、设备管理



Packet Tracer 5.0 提供了很多典型的网络设备，它们有各自迥然不同的功能，自然管理界面和使用方式

也不同。这里我就不一一介绍了，只详细介绍一下 PC 机和路由器这两个设备的设备管理方法，其他设备

大家自行研究。

一、PC 机

提供了拨号、终端、命令行（只能执行一般的网络命令）、Web 浏览器和无线网络功能。如果要设置 PC



二、路由器

选好设备，连好线后就可以直接进行配置了，然而有些设备，如某些路由器需添加一些模块才能用。直接

点一下设备，就进入了其属性配置界面。这里只举例介绍路由器和 PC 机，其他的自己研究。
